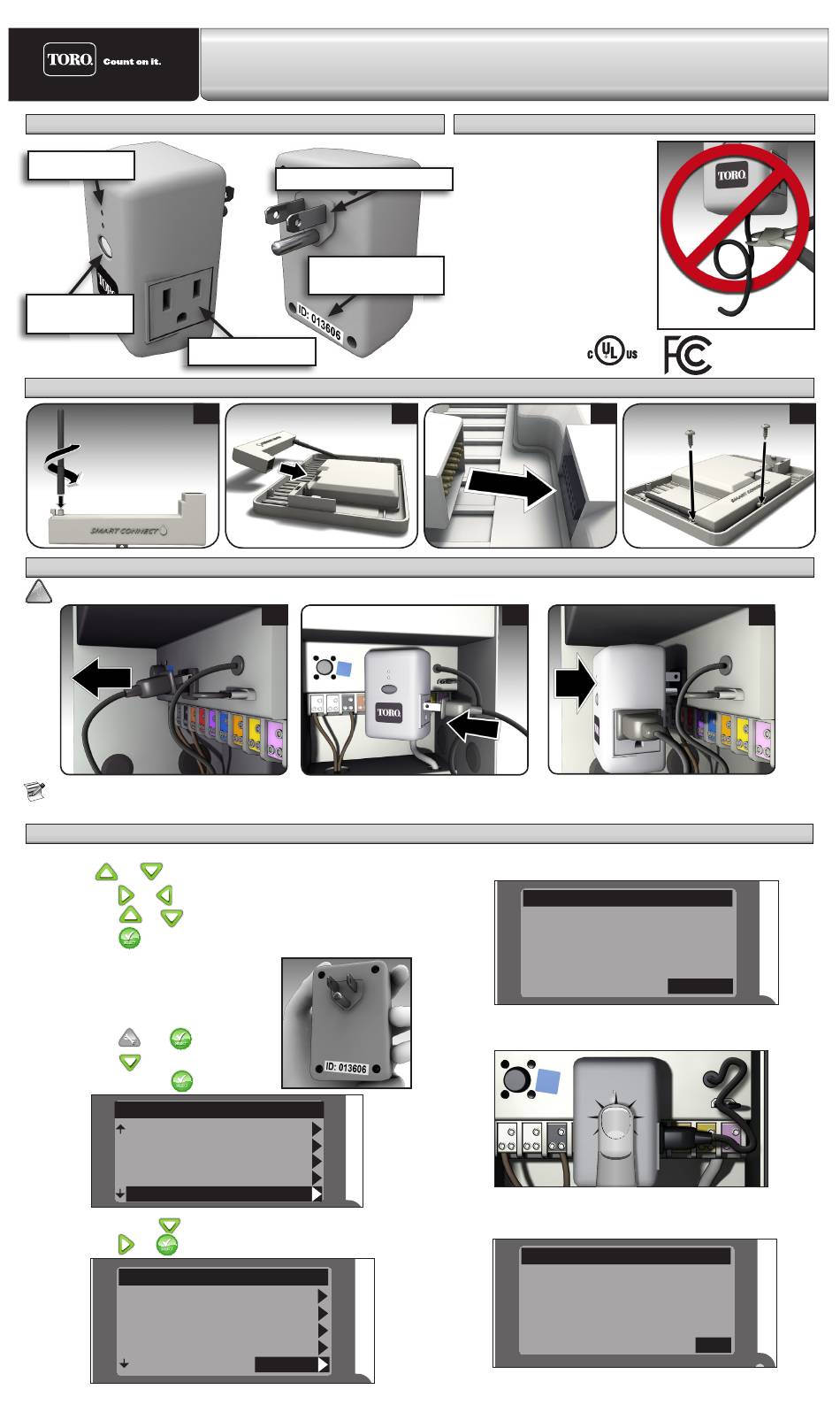

Toro EVOLUTION Serie Guide Rapide

Présentation du Relais Auxiliaire
Témoins de statut
Bouton SETUP
Smart Connect – Installation
™
EVO-AR – Installation
!
AVERTISSEMENT : Coupez l'alimentation du transformateur avant d'installer l'EVO-AR.
L'EVO-AR fonctionne avec n'importe quel transformateur domestique doté d'une prise de courant (CA) interne. Il est aussi possible de brancher le
module AR directement sur une prise murale, puis de brancher un appareil électronique sur la propre prise de l'AR, par exemple des lumières de Noël
ou une fontaine.
Commande du Relais Auxiliaire (AR) depuis le programmateur EVOLUTION
Navigation du menu EVOLUTION
1. Utilisez ou pour naviguer à travers les commandes du menu.
2. Appuyez sur ou pour passer au champ souhaité.
3. Appuyez sur et
SELECT pour saisir la valeur souhaitée.
4. Appuyez sur
Ajouter le relais auxiliaire
1. Notez le numéro d'identification unique au
dos de l'appareil. Une fois fait, rebranchez-le
sur le transformateur.
2. Appuyez sur puis
jusqu'à AJOUT/SUPP
3. Appuyez sur
SONDE . Appuyez sur
DETAIL ZONES
DEPARTS CYCLE
DETAILS CYCLE
CAPTEURS
AJOUT/SUPP SONDE
, naviguez jusqu'à AUX 2 ou AUX 3.
4. À l'aide de la touche
Appuyez sur ou pour ajouter (AJOUT).
AJOUT/SUPP SONDE
ET
SOL 1
SOL 2
SOL 3
AUX 2
Additif série EVOLUTION
Additif série EVOLUTION
Relais Auxiliaire EVO-AR
Relais Auxiliaire EVO-AR
Brancher dans le transformateur
Numéro d'identification
(ID) unique
Prise à 3 pôles
1
1
pour régler la valeur.
.
.
AVANCÉ
AJOUT
AJOUT
AJOUT
AJOUT
AJOUT
Caractéristiques techniques
• Plage de réception RF :
Montage extérieur : 305 m en
visibilité directe (LOS) à l'intérieur
d'une armoire de transformateur
métallique : 152 m LOS
• Plage de température
opérationnelle :
-10 ºC à 60 ºC
• Garantie : Cinq ans
N FCC : OF7LPCU
o
IC : 3575A-LPCU
2
2
5. Le programmateur EVOLUTION invite l'utilisateur à appuyer sur le
bouton sur l'AR pour relier immédiatement les appareils.
AJOUT/SUPP SONDE
PRESS BUTTON ON AR
6. Appuyez sur le bouton Setup (configuration) de l'unité de Relais
Auxiliaire.
7. Le programmateur détectera l'AR. Confirmez que l'identifiant de
l'appareil détecté correspond bien à celui de l'AR.
AJOUT/SUPP SONDE
AUX 2
ID SONDE
ETAT
CORRECT?
:
:
®
®
NE PAS COUPER L'ANTENNE
LISTED
3
ANNUL
01 36 06
ACTIF
OUI
4
3
