Installation

1. Séparez le boitier du couvercle arrière en appuyant sur la languette située sous la sonde. (voir Figure 1)
2. Passez les fils à travers le trou central du couvercle arrière
3. Vissez le couvercle arrière au mur.
4. Raccordez les fils:
Si vous utilisez des fils à paires torsadées
• Enlever les borniers à vis.
• Retirez 1 cm d'isolation à parti du bout de chaque fil.
• Raccordez les fils aux borniers et remettez les bornier en place (voir figure 2).
Si vous utiliser un câble de type CAT5:
• Branchez le câble dans la prise RJ45 du T1000 (si le câble est ouvert au régulateur, référer à la figure 3 pour le
raccordement du port RJ45 du T1000).
5. Replacez le boitier sur la couvercle arrière.

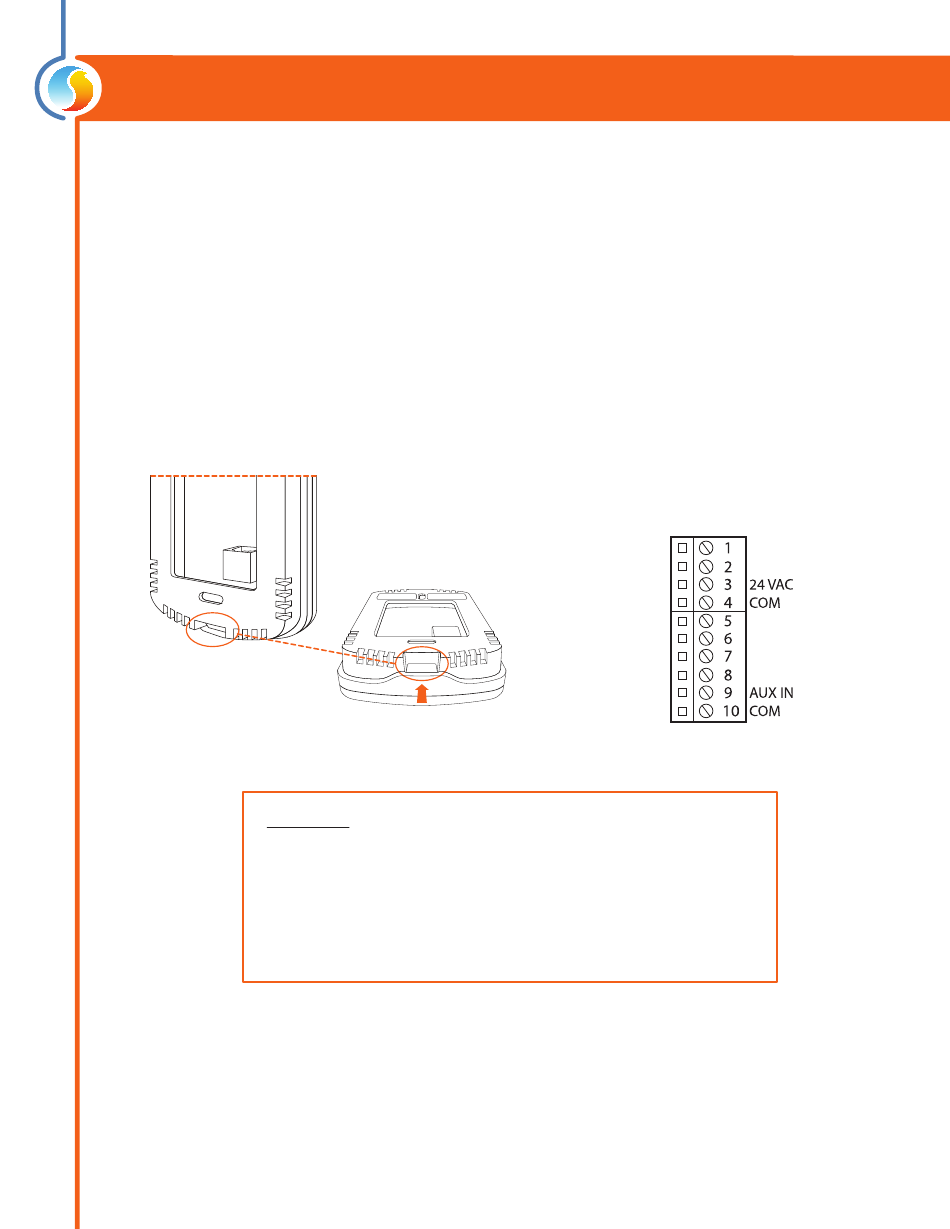

Figure 1 - Languette d'ouverture

IMPORTANT! Ne pas installer la sonde dans les conditions suivantes:
• Tout endroit directement exposé au soleil
• Sur un mur extérieur
• Près d'une grille de sortie d'air (diffuseur)
• Dans un endroit où la circulateur d'air à la verticale est restreinte
• Près d'un interrupteur de lumière de type gradateur
REV. 7.2.1 / PL-HRDW-T1000-C-FR
