STA

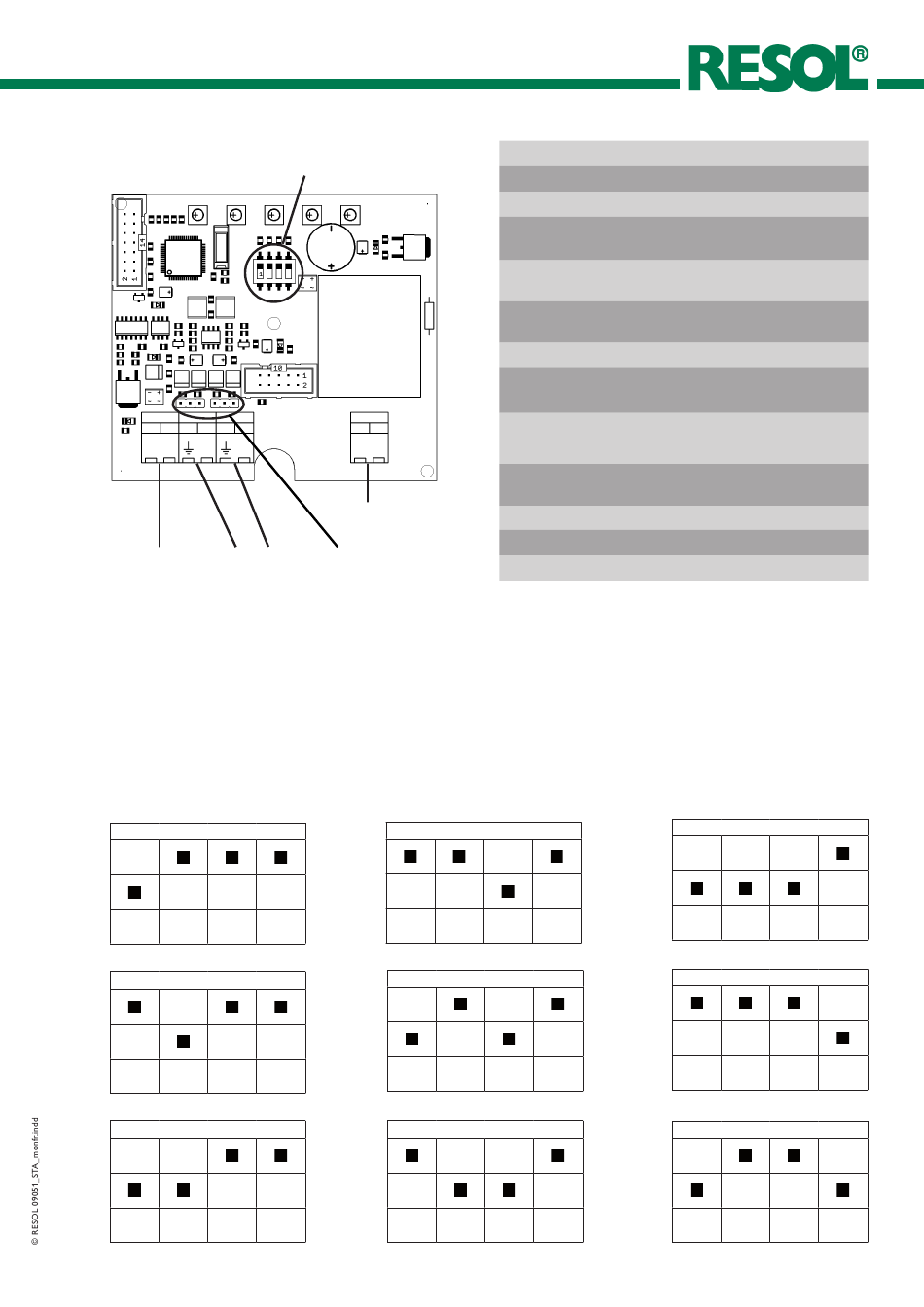

2. Connexion

interrupteurs DIP

1 2 3 4 5 6
bornes VBus Out1 Out2
3. Interrupteurs DIP
relais 1
ON
1 2 3 4
relais 2
ON
1 2 3 4
relais 3
ON
1 2 3 4
N L
bornes réseau
connecteurs 1 und 2
relais 4
ON
1 2
relais 5
ON
1 2
relais 6
ON
1 2
Raccordement VBus sur les bornes:
1 / 2, VBus = entrée VBus, polarité négligeable
Raccordement pompe sur les bornes:
=
3 / 4 Out1: Out1 PWM ou
Out1 0-10 V
=
Out1 PWM 0 % vitesse = 0 % PWM
100 % vitesse = 100 % PWM
=
Out1 0-10 V 0 % vitesse = 0 V
100 % vitesse = 10 V
ou inversé:
=
5 / 6 Out2 Out2 PWM inversé ou
Out2 10-0 V
=
Out2 PWM 0 % vitesse = 100 % PWM
100 % vitesse = 0 % PWM
=
Out2 0-10 V 0 % vitesse = 10 V
100 % vitesse = 0 V
Raccordement réseau sur les bornes:
=
10 conducteur neutre (N)
=
11 conducteur (L)
A travers les interrupteurs DIP on peut régler le relais
pour la transmission d'informations sur la vitesse de la
pompe. Ces informations sont transformées en signal cor-
respondant. Chaque relais se caractérise par la position des
interrupteurs DIP. La position des intérrupteurs DIP dépend
du relais choisi.
Le tableau ci-dessous montre la position des interrupteurs
DIP pour le relais correspondant.
relais 7
3 4
relais 8
3 4
relais 9
3 4
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
