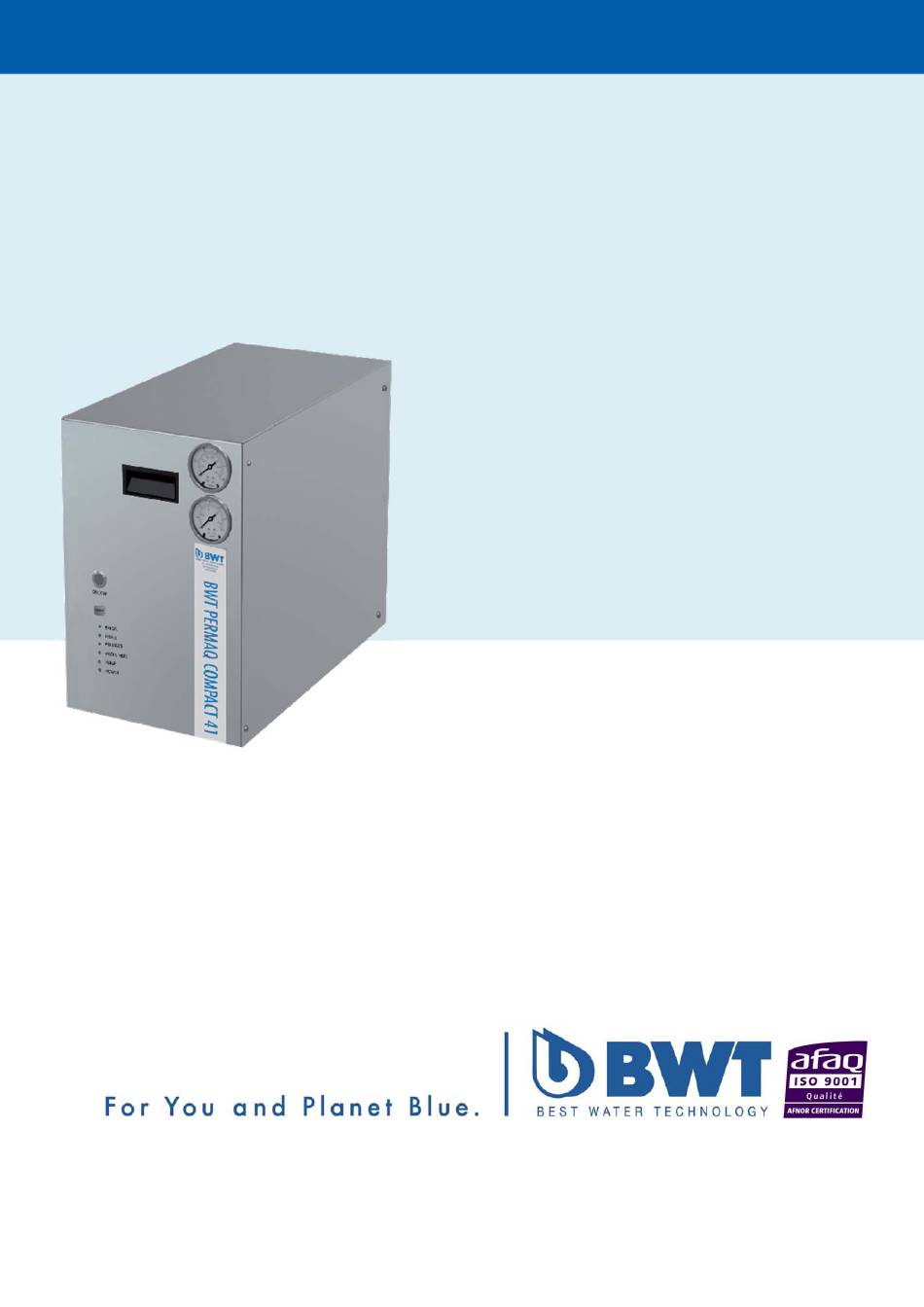

MANUEL DE MONTAGE – MISE EN SERVICE et ENTRETIEN
MANUEL DE MONTAGE – MISE EN SERVICE et ENTRETIEN
F
F













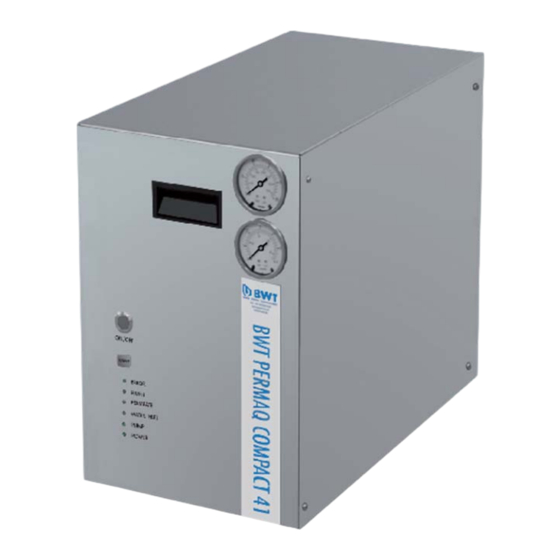

PERMO PERMAQ COMPACT

41




TRES IMPORTANT : Avant tout raccordement, mise en eau et utilisation,
Lire attentivement la présente notice. Le non-respect de ces prescriptions,

entraîne la déchéance de la garantie BWT PERMO.
www.bwtpermo.fr
Page 1 sur 30
P0010852  Notice PERMO PERMAQ COMPACT 41  rév2 ‐ Avril  2014


Publicité

Table des Matières
loading

Manuels Connexes pour BWT PERMO PERMAQ COMPACT 41

Sommaire des Matières pour BWT PERMO PERMAQ COMPACT 41

  • Page 1 PERMO PERMAQ COMPACT           TRES IMPORTANT : Avant tout raccordement, mise en eau et utilisation, Lire attentivement la présente notice. Le non-respect de ces prescriptions,   entraîne la déchéance de la garantie BWT PERMO. www.bwtpermo.fr Page 1 sur 30  P0010852  Notice PERMO PERMAQ COMPACT 41  rév2 ‐ Avril  2014   ...
  • Page 2     Page 2 sur 30  P0010852  Notice PERMO PERMAQ COMPACT 41  rév2 ‐ Avril  2014   ...

  • Page 3: Table Des Matières

      Table des matières   1 ‐ Principe de l’osmose inverse ...........................  7   2 ‐ Principe de fonctionnement ..........................  8   3 ‐ Schéma de principe  ............................  9   4 ‐ Généralités  ..............................  1 0  5 – Installation..............................  1 1  6 ‐ Qualité de l’eau  ..............................  1 1  7 ‐ Raccordements ..............................  1 2  7.1 Raccordement entrée d'eau à traiter .......................  1 2  7.2 Raccordement sortie de perméat (eau traitée)  ..................  1 2  7.3 Raccordement de l'évacuation .........................  1 2  8 ‐ Raccordement électrique .......................... ...
  • Page 4   Cher client, Vous avez fait confiance à BWT PERMO en vous portant acquéreur d’un osmoseur PERMO PERMAQ COMPACT 41. Issu des dernières technologies en matière d’osmose inverse, nous avons tout fait pour qu’il vous donne entière satisfaction. Son utilisation est très simple.
  • Page 5   Les descriptions sont rédigées en texte clair. Les zones mises en évidence AVERTISSEMENT, ATTENTION et REMARQUE ont la signification suivante : REMARQUE Signale une particularité ou une information importante AVERTISSEMENT Risque lié à la présence de courant électrique ATTENTION Risque de mauvais fonctionnement AVERTISSEMENT Risque de blessure ou d’accident...
  • Page 6   AVERTISSEMENT : Concerne le cordon d’alimentation électrique. Pour la plupart des appareils électriques, il est conseillé d’effectuer le branchement sur un circuit dédié, c’est-à –dire une prise unique qui n’alimente que l’appareil en question et sur laquelle aucune autre prise ni aucun circuit de dérivation ne vient s’ajouter. Ne surchargez pas les prises murales.

  • Page 7: Principe De L'osmose Inverse

      La prise d’alimentation doit être accessible et située à côté de l’appareil à environ 1,20 mètres. En aucun cas, elle ne doit être placée derrière l’appareil. Aucun autre appareil ne doit être branché à la même prise au moyen d’une multiprise ou de tout autre procédé. 1 ‐ Principe de l’osmose inverse  ...

  • Page 8: Principe De Fonctionnement

      2 ‐ Principe de fonctionnement   Le PERMO PERMAQ COMPACT 41 fonctionne suivant le principe de l’osmose inverse. Il est composé de l'unité de traitement proprement dite et d'un réservoir de stockage d'eau osmosée. L'ensemble est compact, il est pré-raccordé hydrauliquement. L'eau est introduite dans un filtre sédiment (optionnel). Après le pré-traitement l'eau passe sur la membrane d'osmose.

  • Page 9: Schéma De Principe

      3 ‐ Schéma de principe Page 9 sur 30  P0010852  Notice PERMO PERMAQ COMPACT 41  rév2 ‐ Avril  2014   ...

  • Page 10: Généralités

    Un siphon de sol doit être situé à proximité immédiate de l'installation. Votre installation PERMO PERMAQ COMPACT 41 est construite sous la forme d'une unité compacte ayant un réservoir de stockage se 11 litres sous pression d’une capacité de 4,5 litres de production et une installation d’osmose inverse compact pour prendre aussi peu d'espace que possible.

  • Page 11: Installation

    De plus, vous devez fournir un espace adéquat à l'avant de l'installation pour assurer la lecture de la pression des manomètres de contrôle de l'installation. 6 ‐ Qualité de l’eau L'eau brute, qui doit être traitée dans l'installation PERMO PERMAQ COMPACT 41 doit avoir la qualité d'une eau potable et contenir un maximum de 500 mg / l matières solubles dissoutes...

  • Page 12: Raccordements

    Note : tous les raccordements d'eau de l'installation doivent être faits conformément aux règlements locaux. Le PERMO PERMAQ COMPACT 41 doit être installé de préférence avec des robinets d’isolement en amont et en aval afin de pouvoir isoler l’appareil pour la maintenance.

  • Page 13: Raccordement Électrique

    8 ‐ Raccordement électrique Note : l’installation électrique doit être faite en accord avec les règlements locaux. Le raccordement électrique du PERMO PERMAQ COMPACT 41 doit être comme suit : - Tension : 230 Volts - 50 Hz monophasé - Fusible de sécurité : 10 Amp.

  • Page 14: Ajustement Du Débit En Sortie Perméat/Concentrat

      9.1 Ajustement du débit en sortie perméat/concentrat Important : afin de ne pas détériorer l’installation, il est impératif de lire entièrement les Chapitres 9.1 et 9.2 avant ajustement. La quantité d’eau en sortie doit être ajustée et adaptée pour votre installation en fonction de la qualité...

  • Page 15: Fonctions Automatiques

    être déconnecté pendant 20 secondes et par la suite reconnecté, après quoi l'installation fonctionnera normalement. Le PERMO PERMAQ COMPACT 41 est prêt à être utilisé. L'installation est équipée d’un système de dérivation de l'eau brute. Si pour certaines raisons l'installation ne peut pas fournir le débit demandé...

  • Page 16: Temps Appliqués Dans Le Programme

    Temporisation minimum/maximum de démarrage de la pompe N ° 2 Pompe haute pression : Temps de fonctionnement continu maximum de la pompe N ° 3 Sélection de PERMO PERMAQ COMPACT 41 4-8 n ° Flush temps (Les secondes additionnées donnent le temps de rinçage) 10.2 Liste des états de lampe Fonction LED: En fonctionnement normal, les LED sont allumées correspondant aux composants...
  • Page 17   (Rien ne fonctionne : condition Vert Supprimer la cause permanente) du signal d’arrêt Arrêt externe: externe (HP-pompe fonctionne) Repart Vert vert Pression d’entrée trop basse: automatiquement 3 (HP-pompe à l’arrêt) fois si la pression eau brute est <0.5 bar Vert Vert Rouge...

  • Page 18: Entretien Et Dépannage

      11 ‐ Entretien et dépannage 11.1 Entretien L'installation PERMO PERMAQ COMPACT 41 est fabriquée et conçue pour un minimum de maintenance et d'entretien. Cependant, certaines des fonctions doivent être contrôlées régulièrement. Ce qui suit doit être contrôlé régulièrement : Contrôler la capacité de l'eau traitée. Si la capacité de l'installation a chuté de plus de 10 % par comparaison au jour de mise en service de l’installation, se reporter au chapitre concernant le...

  • Page 19: L'installation Ne Peut Se Mettre En Fonctionnement

      11.2.3 L'installation ne peut se mettre en fonctionnement Contrôler si le courant du réseau est connecté. Vérifier que le commutateur principal situé sur le coffret de commande, est connecté (Voir fig. 3). Contrôler que l'installation soit en demande d’eau (réservoir de stockage vide). Si aucune des erreurs mentionnées ci-dessus ne provoque le problème, vérifier si la pompe haute pression ou si la carte électronique n’est pas défectueuse.

  • Page 20: Spécifications Techniques

      13 ‐ Spécifications techniques Repère Désignation Type/données Pompe haute pression 10-16 bar, 1x230V, 0.64kW Manomètre 0-40 bar, ¼” Manomètre 0-6 bar, ¼” Pressostat eau brute NO ¼”, 0.5 bar PS 1 Pressostat perméat NC ¼”, 5.2 bar PS 2 Vanne à pointeau Laiton (Recirculation) Vanne à...

  • Page 21: Remplacement Membrane

      Nota : la capacité en perméat est directement fonction de la pression d'eau brute et de la température de l'eau. Une pression et une température trop faibles réduiront la capacité de production. Dans le cas d'une capacité réduite, la pression et la température d'eau brute doivent être contrôlées avant de procéder au nettoyage.

  • Page 22: Dimensions

      Contrôler que la pression de fonctionnement de l'installation, affichée sur le manomètre, est de 14 à 16 bars, ce qui est la pression de fonctionnement normale. Contrôler que la qualité de l'eau soit inférieure à 50 μS/cm. Reconnecter le tuyau souple de perméat vers l’utilisation. L’installation est en fonctionnement.

  • Page 23: Service Et Maintenance

      17 ‐ Service et maintenance Fig 1 : Vue de face ON/OFF CONCENTRAT ENTREE D’EAU BY-PASS V06 PERMEAT Fig. 2 : Vue arrière Fig. 3 : Vue manifold Page 23 sur 30  P0010852  Notice PERMO PERMAQ COMPACT 41  rév2 ‐ Avril  2014   ...

  • Page 24: Pièces De Rechange

      18 ‐ Pièces de rechange Fréquence de Quantité Référence Repère. Description remplacement installée constructeur préconisé Pressostat 0.5 bar 452550005 Pressostat 5.2 bar 452550052 Electrovanne 220 V 200757140 Manomètre 0-6 bar 452263000 Manomètre 0-25 bar 452266000 Vanne à pointeau 451404681 (Concentrat) Vanne à pointeau (Permeat, 451404680 Recirculation) Moteur de pompe haute...
  • Page 25   Fréquence de Quantité Référence Repère. Description remplacement installée constructeur préconisé Circuit imprimé 506708233 Membrane 451404056 Joint en V pour membrane 451404208 Joint torique externe (grand)) 451404211 2 ans Joint torique interne (petit) 451404215 2 ans Accouplement pour pompe 451202485 haute pression Divers Tuyau flexible ...

  • Page 26: Annexes Diverses

      19 ‐ Annexes diverses Carnet de bord de fonctionnement Câblage du bornier Page 26 sur 30  P0010852  Notice PERMO PERMAQ COMPACT 41  rév2 ‐ Avril  2014   ...
  • Page 27   Câblage de la platine électronique Page 27 sur 30  P0010852  Notice PERMO PERMAQ COMPACT 41  rév2 ‐ Avril  2014   ...
  • Page 28   Page 28 sur 30  P0010852  Notice PERMO PERMAQ COMPACT 41  rév2 ‐ Avril  2014   ...
  • Page 29   Maintenance et entretien   Page 29 sur 30  P0010852  Notice PERMO PERMAQ COMPACT 41  rév2 ‐ Avril  2014   ...
  • Page 30 Pour plus d’informations contacter votre agence régionale au 0 825 00 07 26 (0,15€ TTC / mn) Pour plus d’informations contacter votre agence régionale au 0 825 00 07 26 (0,15€ TTC / mn) BWT PERMO BWT PERMO BWT PERMO AGENCE SUD - OUEST AGENCE RHÔNE- ALPES...
