Détecteur PIR miniature - ON/OFF

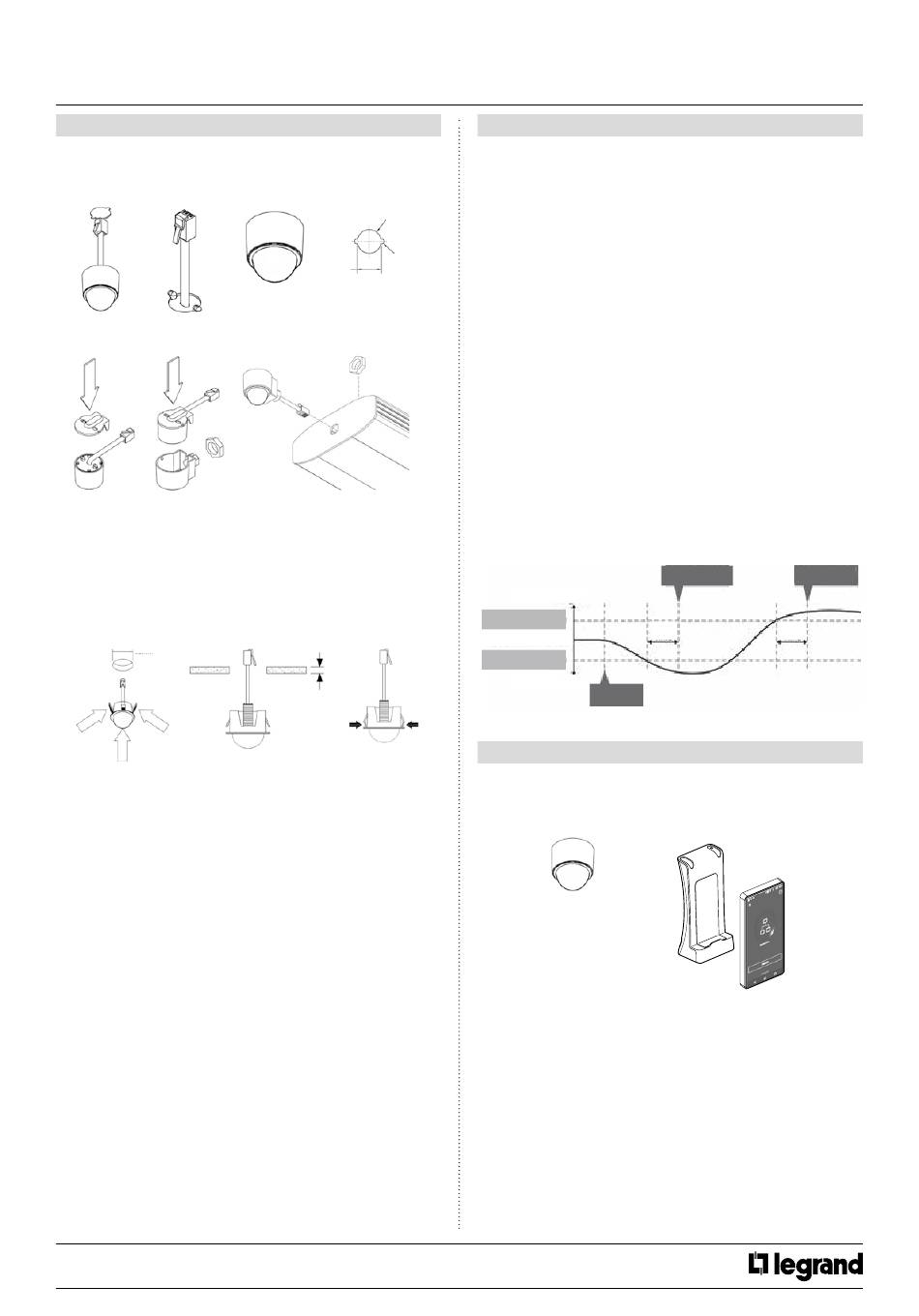

5. INSTALLATION (SUITE)

Montage en saillie sur luminaire ou au plafond
Utiliser les ergots à l'arrière du détecteur pour fixation sur une tôle
mince (1mm max)
Montage latéral sur luminaire
Montage encastré
Le produit peut être monté avec l'accessoire de montage encastré
comme indiqué. En cas de montage encastré dans un matériau de plus
de 6 mm d'épaisseur, retirer la base des languettes de fixation avec un
cutter.
Un trou de 32 mm de diamètre sera nécessaire pour insérer l'accessoire
de montage encastré.
32 mm
Procédure de test de mise sous tension
Lorsque l'unité est sous tension, la charge s'allume immédiatement.
Régler la temporisation à 10 secondes, quitter la pièce ou rester
immobile et attendre que la charge s'éteigne.
Vérifier que la charge est activée lorsqu'un mouvement est détecté.
Le produit est maintenant prêt pour la programmation.
Procédure en cas de dysfonctionnement
Si la charge ne s'allume pas :
Vérifier que l'alimentation en tension du circuit est correcte.
Vérifier que la charge fonctionne en court-circuitant le
détecteur (bornes de liaison L et L / Out).
Si la plage de détection est plus petite que prévu, se reporter
à la partie performance. Une légère rotation du capteur peut
améliorer la plage de détection.
Si la charge ne s'éteint pas :
Vérifier que la zone reste bien inoccupée pendant plus
de temps que la période de temporisation.
Vérifier que le détecteur n'est pas perturbé par un courant
d''air, des radiateurs ou des lampes.
En cas de "faux déclenchements" réduire la sensibilité de détection.
Fiche technique : S000105121FR-1
SOMMAIRE
Mode de détection
- Présence: Lorsqu'un mouvement est détecté, la charge s'allume
automatiquement. Lorsque la zone n'est plus occupée, la charge s'éteint
automatiquement après une période de temps réglable.
ø 19,5 mm
- Absence: La charge est activée manuellement. Lorsque la zone n'est
3,5 mm
plus occupée, la charge s'éteint automatiquement une fois la période de
temps réglable écoulée.
19 mm
- Commande manuelle : appuyer brièvement pour allumer et pour
éteindre, et maintenir l'appui pour variation en cycles.
Dans les deux cas, la sensibilité au mouvement du capteur PIR peut être
ajustée en utilisant le paramètre "Sensibilité"
ASTUCE : Pour aider à régler la sensibilité, activer la LED Test de
détection qui clignote en rouge lorsqu'un mouvement est détecté.
Commutation sur niveau de luminosité
La détection d'occupation peut être dépendante du niveau d'éclairage
ambiant en utilisant les paramètres "Seuil de luminosité pour activation
PIR" et "Seuil de luminosité pour désactivation PIR"
≥ 6 mm
Retirer la base des 2
languettes de fixation
Les fonctionnalités du détecteur sont contrôlées par un certain nombre
de paramètres qui peuvent être modifiés ou programmés par un outil
de configuration infrarouge.
En association avec la passerelle de configuration 0 882 40, l'application
Legrand Close Up pour smartphone permet de visualiser et de modifier
tous les paramètres du détecteurs avec aide en ligne.
Pointer la passerelle de configuration infrarouge vers le détecteur et
envoyer les commandes de programmation nécessaires à l'unité comme
indiqué dans le tableau ci-dessous.
Les commandes valides seront indiquées par un clignotement de LED
rouge.
Mise à jour le : 26/11/2018

6. FONCTIONNEMENT

Plus
lumineux
Seuil de luminosité
pour désactivation PIR
Niveau d'éclairement
Seuil de luminosité
pour activation PIR
Plus
Occupation
Sombre
détectée
7. PARAMETRAGES
Créée le : 07/11/2018
Référence(s) : 0 489 54
Allumage
Extinction
*
*
Temporisation
*
de luminosité
3/5
