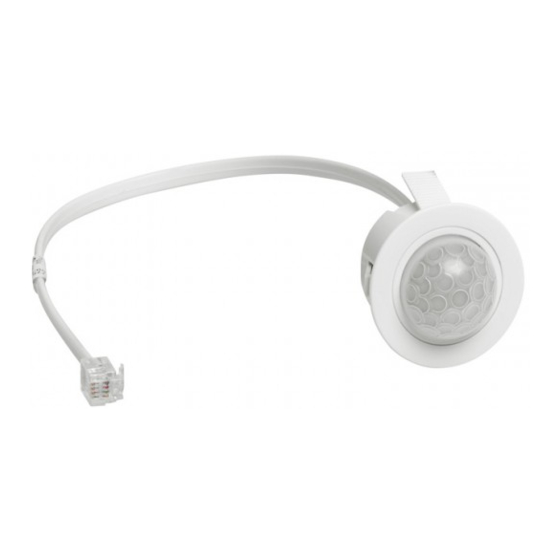

Détecteur PIR miniature - ON/OFF
1. UTILISATION
Ce détecteur de présence miniatures PIR (infrarouge passif ) permet un
contrôle automatique des charges d'éclairage avec un contrôle manuel
optionnel.
Ce modèle permet le contrôle en commutation des charges
incandescentes, fluorescentes et fluo-compactes.
L'unité détecte un mouvement à l'aide d'un capteur PIR et active la
charge. Lorsqu'une zone n'est plus occupée, la charge s'éteint après une
période de temporisation réglable.
Ces unités sont livrées avec des accessoires permettant un montage
encastré en faux-plafond, un montage en saillie au plafond ou un
montage latéral sur luminaire.
Toutes les fonctionnalités sont entièrement programmables à l'aide
d'un outil de configuration infrarouge.
2. CARACTERISTIQUES TECHNIQUES
Capteur PIR
Détecte les mouvements dans la plage de détection de l'unité,
permettant le contrôle de la charge en réponse aux changements
d'occupation.
Récepteur IR
Reçoit les commandes de contrôle et de programmation de l'outil de
configuration infrarouge.
Capteur de niveau de lumière
Mesure le niveau de luminosité globale dans la zone de détection.
Etat de la LED
La LED clignote en rouge pour indiquer ce qui suit :
LED Test de marche active
Paramètre valide reçu
Connecteur RJ11
La tête de capteur propose une prise RJ11 pour raccordement au bloc
d'alimentation.
Bloc d'alimentation
Ce bloc d'alimentation dispose d'un relais 6A. Il propose également des
connexions pour une commande auxiliaire qui peut être utilisée pour
piloter manuellement l'éclairage.
Fiche technique : S000105121FR-3
SOMMAIRE
128, av. du Maréchal-de-Lattre-de-Tassigny - 87045 LIMOGES Cedex
Tel : 0 (+33) 5 55 06 87 87 Fax : 0 (+33) 5 55 06 88 88
www.legrand.com
Lorsqu'un mouvement est détecté
Mise à jour le : 03/02/2021
SOMMAIRE
1. Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2. Caractéristiques techniques . . . . . . . . . . . . . . 1
3. Cotes d'encombrement . . . . . . . . . . . . . . . . . . 2
4. Raccordement . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
5. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
6. Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . 4
7. Paramétrage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
8. Résolution des problèmes. . . . . . . . . . . . . . . . 7
9. Performance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
10. Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
11. Normes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2. CARACTERISTIQUES TECHNIQUES (SUITE)
Tête de détection
Lentille PIR
Récepteur IR
Capteur de luminosité
LED d'éta
t
Dimensions
Voir partie cotes d'encombrement
Poids
Tête de détection: 0,02 Kg
Bloc d'alimentation: 0,08 Kg
Alimentation
230 VAC +/- 10%
Fréquence
50 Hz
Consommation de
ON 816 mW, OFF 837 mW
puissance
Capacité des bornes
1,5 mm²
Référence(s) : 0 489 54
Page
Bloc d'alimentation
Créée le : 07/11/2018
1/7
