2.7 Installation de la chaîne porte-câbles sur l'axe Y

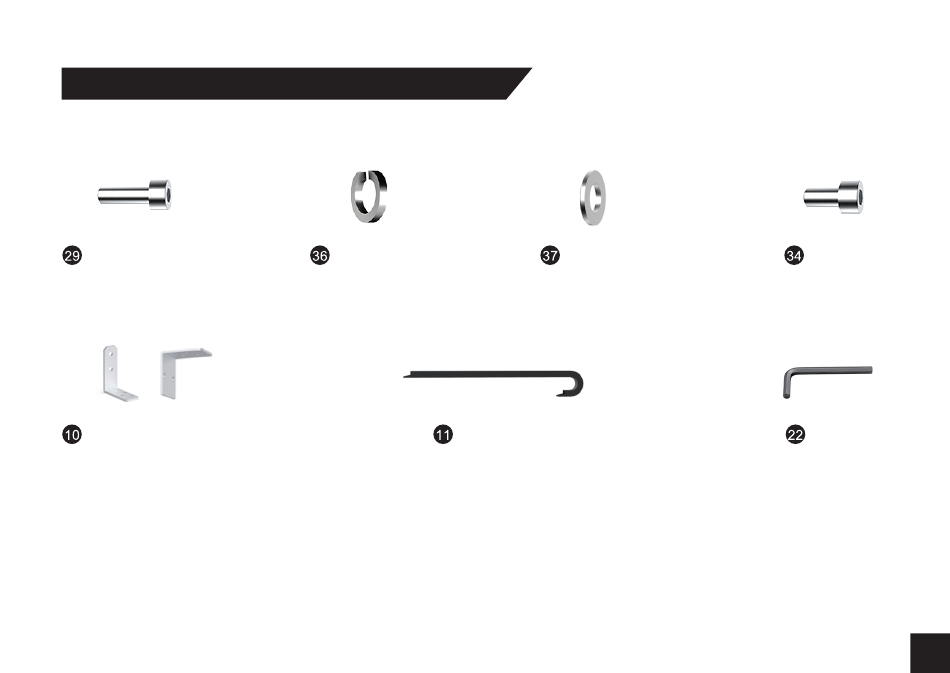

De quoi vous avez besoin:
(2) Vis Allen
M5 x 16 mm
(2) Support de chaîne
Étape 1 : placez le support de chaîne porte-câble serré à
l'arrière de la machine comme indiqué sur le schéma. Fixez
le support avec (2) vis Allen M6 x 10 mm.
Étape 2 : Installez le support sur le chariot comme indiqué sur
le schéma à l'aide de (2) vis Allen M4 x 8 mm.
(2) 5 mm
Machine à laver
Câble et Chaîne
Étape 3 : Positionnez la chaîne de traction selon le schéma
à l'aide de (6) vis M4 x 6 mm. (Le côté avec le connecteur à
compression DIN pour la broche va vers le boîtier de
commande.) Lors de l'assemblage de la chaîne porte-câbles,
veillez à ne pas endommager les câbles ou les connecteurs.
(2) 5 mm
Rondelle plate
(2) Vis Allen
M4 x 8 mm
Clé allen
21
