2.5 Finition assemblage de châssis

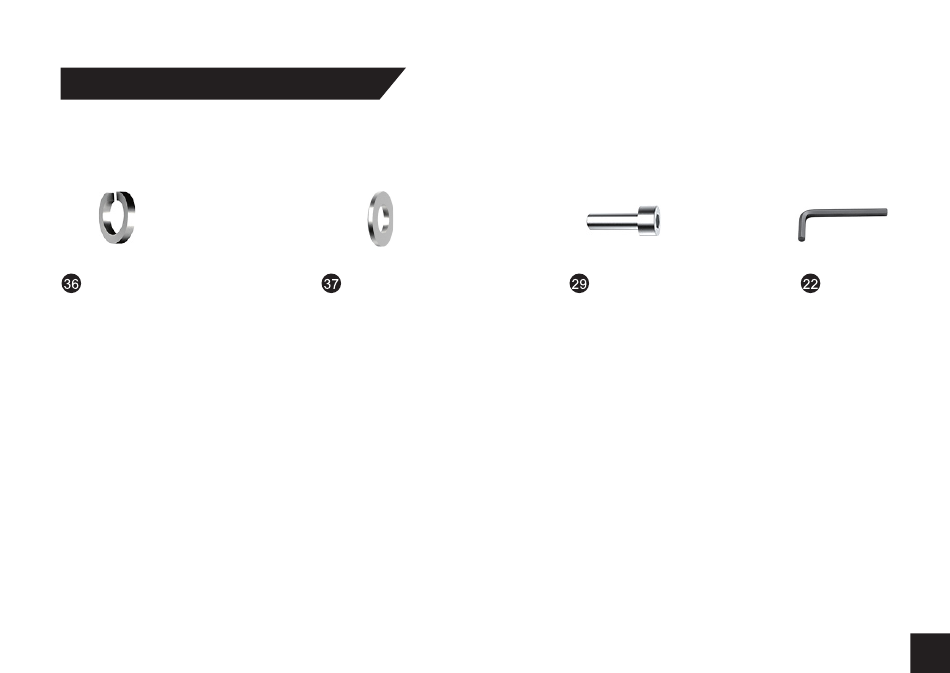

De quoi vous avez besoin:
(8) 5 mm
Machine à laver
Étape 1 : placez le chariot de l'axe X sur les supports de
chariot de l'axe Y comme indiqué sur la photo. Chaque chariot
a une plaque en acrylique qui le maintiendra à la hauteur
appropriée. Installez le chariot à l'aide d'une rondelle de 5 mm,
d'une rondelle élastique de 5 mm et d'une vis M5 x 16 mm
comme indiqué sur la photo ci-dessous.
(8) 5 mm
Rondelle plate
Étape 2 : Fixez le côté opposé pour terminer l'installation.
Étape 3 : Faites pivoter les deux roues sur les moteurs
pas à pas de l'axe Y pour assurer un mouvement fluide
du chariot de l'axe X le long de l'axe Y.
(8) Vis Allen
M5 x 16 mm
Clé Allen
17
