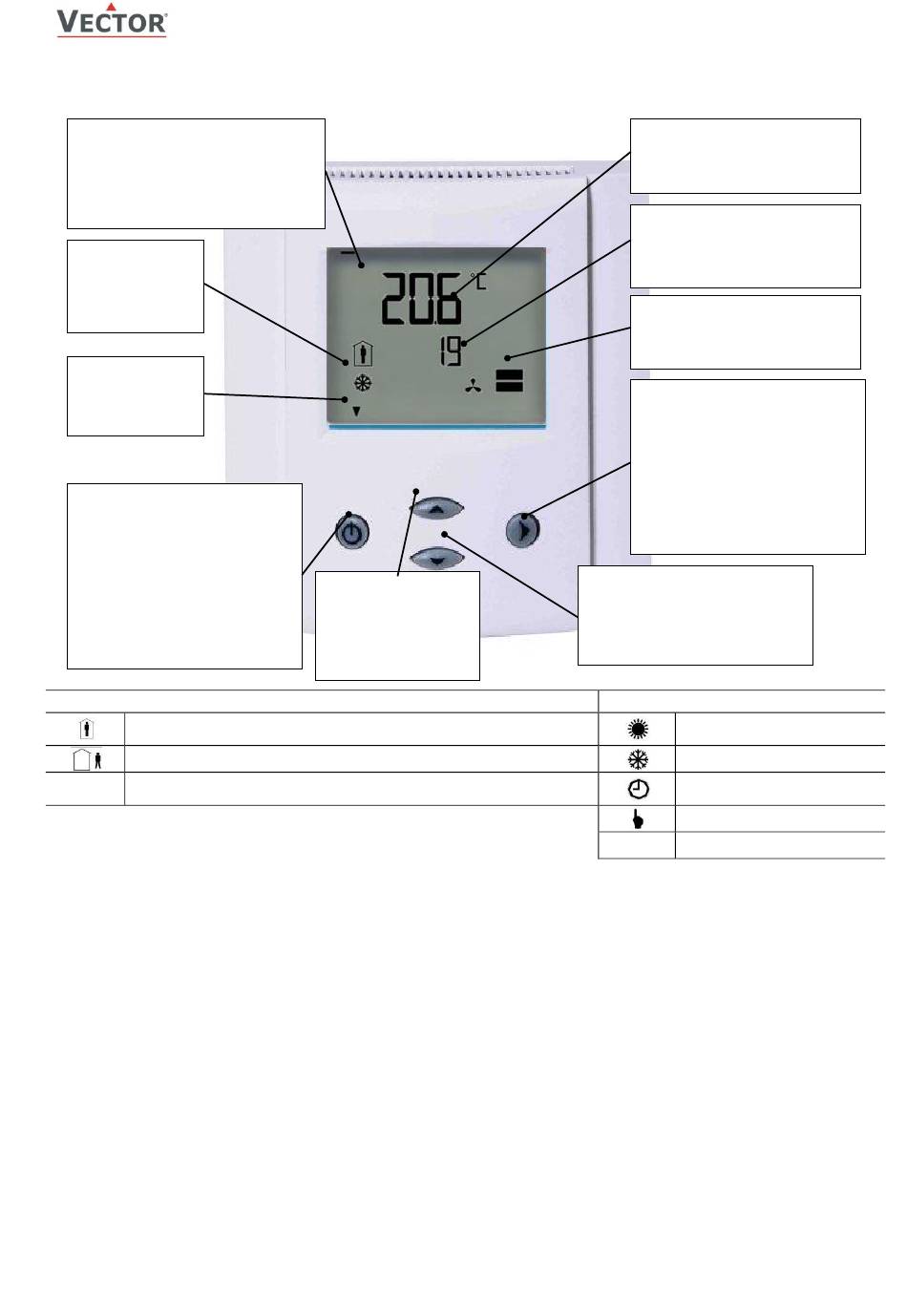

Affichage et commande
Indication du réglage
Affichage standard (non-appuyé
pendant 30 sec.): non-visible.
Régler l'afficheur: Barre à 1 = réglage
1, Barre à 2 = réglage 2 et ceux-ci
jusqu'à 5
Mode
Affichage du mode
de fonctionnement
Pour être réglé
avec Bitmap
Indicateurs
Pour être réglé
avec Bitmap
Gauche (POWER)
Éteindre/allumer
(Réglage des paramètres: ENTRER
pour sélectionner le menu,
accepter le changement de
paramètre)
Symboles des modes de fonctionnement
Fonction confort (occupé): Toutes les fonctions opèrent par la
consigne
Fonction veille (inoccupé): Consigne et exécution réduites
Blocage d'énergie (protection)
OFF
Affichage standard
•
Actif si enclenché, si aucune touche n'est activée pendant un temps défini (30 secondes).
•
Le contenu est librement configurable
Affichage des zones
•
Actif au changement de la consigne. L'indicateur de zones s'enclenchera, les grands chiffres affichent la valeur
effective, les petits chiffres affichent la consigne. L'affichage graphique sur le côté droit indique la demande.
Ceci est le réglage par défaut, mais l'appareil peut être entièrement personnalisé selon les besoins.
Indicateur
•
Les indicateurs peuvent être contrôlés via le registre. Un bitmap définit lequel de ces indicateurs seront affichés en
mode de sécurité.
Coupure de courant
•
Tous les paramètres du périphérique sont enregistrés et n'ont pas besoin d'être reprogrammé.
Messages d'erreur
Err1:
Problème de communication. Le terminal de commande n'a reçu aucune demande pendant le laps de temps
défini avec CP18 (1022). Vérifiez le câblage ou le fonctionnement du maître.
Err2:
La sonde sélectionnée est défectueuse ou n'est pas disponible
NA:
La sonde sélectionnée n'est pas libérée.
NO:
L'accès est refusé par la fonction de verrouillage (10300 ou 10400) ou par CP06-CP08.
Doc: 70-02-0290, V1.1 R0, 20181102
Sujet à modifications
HAUT
Abaisser la consigne
(Réglage de
paramètres: Dérouler
les options du menu et
les paramètres)
© Vector Controls Sàrl, Suisse
OPA2-MOD(-H)
Instructions
Grand affichage
Affiche la valeur. Le contenu est
sélectionnable pour chaque
réglage.
Petit affichage
Affichage de la consigne ou de
l'horloge. Le contenu est
sélectionnable pour chaque
réglage.
Barre verticale
Résolution DE 10%. Le contenu est
sélectionnable pour chaque
réglage.
Droit (OPTION)
Choix du réglage ou de la vitesse
de ventilation (si l'option
ventilation est activée)
(Réglage des paramètres: ENTRER
pour sélectionner le menu,
accepter le changement de
paramètre)
BAS
Augmenter la consigne
(Réglage de paramètres: Dérouler
les options du menu et les
paramètres)
Indicateurs
Chauffage actif
Climatisation active
Programmation horaire
active
Commande manuelle
Ventilation active
