Vector OPA2-MOD (-H) Mode D'emploi

Régulateur universel pour MODBUS
OPA2-MOD (-H)
Domaine d'utilisation
Une utilisation typique de l'unité, serait: le contrôle d'une installation CVC simple. L'appareil détecte la température ainsi
que l'humidité (version-h) ambiante par sondes intégrées. Deux entrées numériques peuvent être configurées pour les
contacts de porte ou de fenêtre, ainsi que détecteurs de présence ou interrupteurs à clé. L'unité de commande est
adressée avec le protocole MODBUS par une interface de communication RS-485 bidirectionnelle et isolé électriquement.
Commande Modbus supportées:
- 03 (0x03): Lire plusieurs registres
- 06 (0x06): écrire un seul registre
- 16 (0x10): écrire plusieurs registres
Dans les commandes de 03 à 16, un maximum de 32 registres de Modbus est pris en charge dans un paquet.
L'unité de commande transmet les valeurs comme un entier signé de 16 bits avec une virgule décimale. Cela se traduit
par la plage de valeurs transmises de 9999,9 à 9999,9.
En cas d'un adressage de commande hors-de-portée ou d'une commande non pris en charge, l'esclave Modbus répond
avec un message d'erreur, conformément à la spécification Modbus.
Vue d'ensemble des éléments disponibles
Type N° Article
OPA2-MOD 40-50 0014
OPA2-MOD-H 40-50 0053

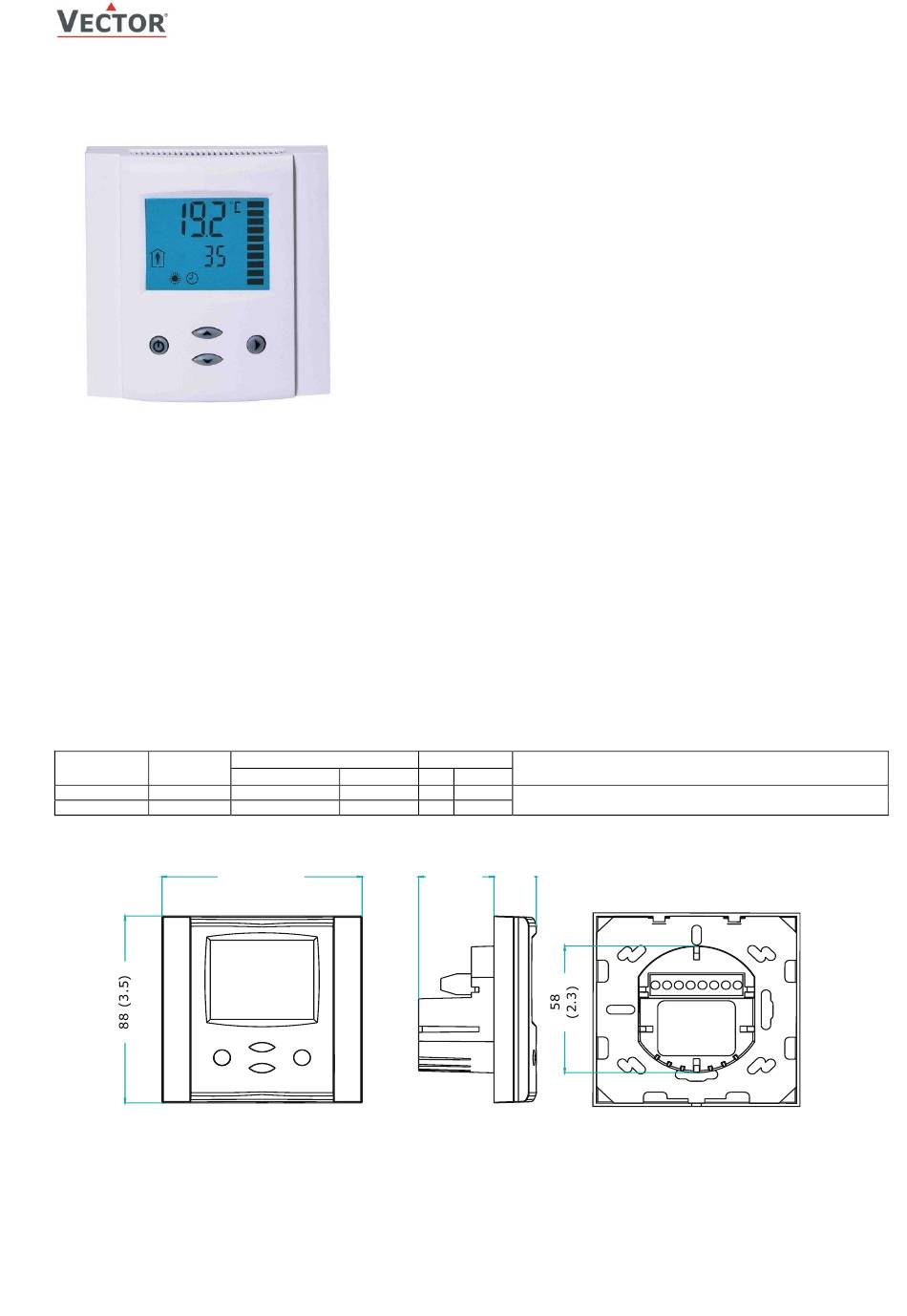

Dimensions [mm](in)
Doc: 70-02-0290, V1.1 R0, 20181102
Sujet à modifications
Caractéristiques
•
•
•
•
•
•
•
•
•
•
Sonde
Température Humidité RT
1 -
1 1
88 (3.5)
Affichage LCD avec 4 touches de commande
Sonde de température intégrée
Sonde d'humidité intégrée pour les modèles–H
1 entrée externe de température
2 entrées numériques, lesquelles peuvent être configurées comme
contacts de fenêtres, de portes ou comme détecteurs de présence
Jusqu'à 5 zones ou boucles de régulation peuvent être contrôlées
avec un appareil
Plage de configuration détaillée
Installation sur boitier encastré standard
Interface de communication MODBUS de type esclave,
bidirectionnelle selon EIA/TIA 485
Connexion du Bus isolée galvaniquement
Entrée
DI
1 2 Régulateur universel MODBUS avec interface de
communication RS485.
1 2
32
21
(1.2)
(0.8)
© Vector Controls Sàrl, Suisse
OPA2-MOD(-H)
description
Page 1
