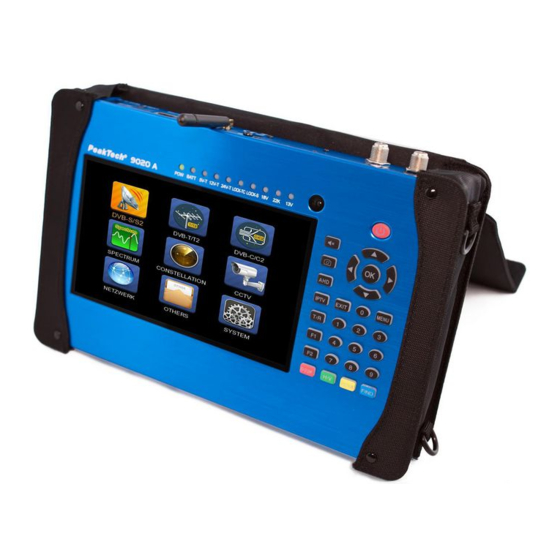

- Page 1 9020A ® PeakTech Mode d'emploi Contrôleur DVB...
-
Page 2: Table Des Matières
Index (English contents from page 62) I n fo r m at io n s gén éra l es d e s éc u r i té … … … … … … … … … . . … . … … … 2 A c c e s s o i r e s …... -
Page 3: Sécurité Générale
SÉCURITÉ GÉNÉRALE : Éléments à respecter : Suivez attentivement les instructions ci-dessous, afin d'éviter tout dommage, tant sur vous que sur votre appareil. Avant de nettoyer votre appareil, débranchez le cordon d'alimentation, éteignez-le à l'aide du bouton marche / arrêt et nettoyez-le à l'aide d'un chiffon sec. -
Page 4: Accessoires
services liés à l'appareil, restez en contact avec votre vendeur ou votre service technique. Remarque Veuillez lire ce manuel attentivement avant d’utiliser l'instrument de mesure pour la première fois. Les données techniques et les procédures d'utilisation de ce manuel sont sujettes à... -
Page 5: Utilisez La Télécommande Pour Contrôler L'instrument De Mesure Lorsqu'il Se
Les différents adaptateurs de chargeur électrique vous permettent de veillé à ce que l'appareil reste chargé en permanence. Cela vous permet d'utiliser votre appareil même dans des environnements où aucune source d'alimentation externe n'est disponible. Vous pouvez facilement recharger l'appareil pendant que vous conduisez grâce à votre adaptateur pour allume-cigare. - Page 6 A. Vue des différentes fonctions 1. Touche POWER : Permet d'allumer / d'éteindre. Appuyer et maintenir enfoncée pendant 3 seconde pour mettre en marche. 2. Écran LCD Affiche les menus et programmes...
- Page 7 3. Puissance lumière : Affiche le statut d'énergie Normalement : Vert : L'instrument de mesure est allumé Arrêt : L'instrument de mesure est éteint 4. Lumière de batterie : Le voyant rouge indique que l'instrument de mesure est en cours de charge.
-
Page 8: Entrée Lnb
15. H / V: Une touche rapide pour faire passer la sortie 13V / 18V au menu de réglage DISH SETUP 16. 0 / 22K / AV MARCHE / ARRÊT : Une touche rapide pour faire passer la sortie 22 K au menu de réglage DISH SETUP Ou commutateur AV MARCHE / ARRÊT 17. - Page 9 27. Prise USB : Se connecte au disque dur USB pour la mise à niveau. Liste canal de sauvegarde 28. Prise WLAN Pour la réception du signal WIFI 29. Prise Ethernet Pour relier le réseau à la réception d'IPTV 30. AV MARCHE/ARRÊT Douille d'entrée / de sortie audio et vidéo AV IN Audio L + Vidéo AV OUT Audio L + Audio R + Vidéo...
- Page 10 B. Utilisation du raccourci clavier 1) 0 / 22K Une touche rapide pour passer de AV MARCHE / ARRÊT à l'affichage du canal. Une touche rapide pour faire passer la sortie 22 K au menu de réglage DVB-S / S2 2) H / V Une touche rapide pour faire passer la sortie 13V / 18V au menu de réglage DVB-S / S2...
- Page 11 ► Si vous sélectionnez le satellite, s'affichent alors les informations sur le satellite. ► Sélectionnez le son en appuyant sur le bouton GAUCHE / DROITE pour sélectionner le son. ► Sélectionnez l'indicateur de niveau de batterie en appuyant sur le bouton GAUCHE / DROITE afin d'afficher les informations sur la batterie dans le coin supérieur droit de l'écran.
-
Page 12: Mise En Marche Et Arrêt
C. Allumez / Éteignez l'appareil Ce compteur DVB est conçu pour être utilisé comme un appareil portable et ne nécessite aucune installation préalable. Mise en marche : ► Appuyez sur le bouton marche / arrêt rouge et maintenez-le enfoncé pendant trois secondes. ►... - Page 13 ►Menu Commande Appuyez sur la touche Menu du clavier pour afficher le menu principal. Le menu principal comprend 9 options de menu, comme indiqué ci-dessous. ► DVB-S / S2 ► DVB-T / T2 ► DVB-C / C2 ► SPECTRE ► CONSTELLATION ►...
- Page 14 1. CONFIGURATION DVB-S / S2 Appuyez sur OK dans Configuration DVB-S / S2. Le menu suivant apparaît : 1) Satellite : Appuyez sur la touche <OK> pour afficher la liste des satellites. Localisez le satellite à l'aide du bouton <Gauche / Droite> et appuyez sur <Haut / Bas>...
- Page 15 Appuyez sur la touche <OK> pour définir la configuration de la tête universelle comme indiqué ci-dessous. LNB : Sélectionnez la tête universelle à l'aide des touches <Gauche / Droite> b. L.O. Fréquence : Saisissez la bonne fréquence LNB pour votre tête universelle à...
- Page 16 Dish Position : Tout d’abord, appuyez sur le bouton OK de la tête universelle pour accéder à la configuration de la tête universelle. Sélectionnez Mobile pour LNB Dish à l'aide du bouton GAUCHE / DROITE, comme indiqué ci-dessous. Revenez ensuite au menu DVB-S / S2 SETUP et appuyez sur la touche OK sur Dish Position afin de paramétrer DiSEqC 1.2 / USALS comme illustré...
- Page 17 Satellite : Utilisez le bouton <Gauche / Droite> pour sélectionner le satellite ou appuyez sur la touche OK pour sélectionner le satellite. Transponder : Sélectionnez le transpondeur à l'aide des touches <Gauche / Droite> Appuyez sur la touche <OK> pour afficher la liste TP. Continuously Utilisez la touche <Gauche / Droite>...
- Page 18 Fréquence : Appuyez sur <OK> pour afficher la liste des fréquences. Sélectionnez la fréquence souhaitée en appuyant sur le bouton GAUCHE / DROITE ou sur le bouton HAUT / BAS. Appuyez sur <OK> pour confirmer votre sélection. Vous pouvez également facilement modifier, ajouter, supprimer et programmer la fréquence enregistrée, comme indiqué...
- Page 19 Add : Appuyez sur la touche <Grün (H / V)> pour ajouter une fréquence à l’aide des touches numériques. Appuyez sur les touches UP / DOWN pour sélectionner "Pol". Appuyez sur <OK> pour confirmer l'opération et enregistrer le résultat. Delete : Appuyez sur la touche GAUCHE / DROITE ou HAUT / BAS pour sélectionner l'option Supprimer.
- Page 20 PID : Appuyez sur la touche <Blue (FIND)> pour afficher les informations PID de la fréquence. Network search : Utilisez la touche <Gauche / Droite> pour sélectionner MARCHE / ARRÊT. TP SCAN : Analysez les transpondeurs les uns après les autres. Appuyez sur OK pour démarrer le canal de balayage.
- Page 21 Appuyez à nouveau sur F1 pour afficher l'intensité du signal et la valeur C / N. Appuyez sur F2 pour afficher les informations sur le spectre.
- Page 22 1) Appuyez sur la touche <Rot (0 / 22K) pour activer / désactiver le régulateur 22kHz. 2) Appuyez sur <Green (13 / 18V)> pour basculer entre 13 et 18V. 3) Appuyez sur la touche <Gauche / Droite> pour déplacer la fréquence. 4) Appuyez sur la touche <Jaune (Spectre)>...
- Page 23 1) Appuyez sur la touche F1 pour afficher les informations du signal. 2) Appuyez sur la touche F2 pour afficher ou vider le spectre comme suit. Appuyez sur la touche <Jaune (Spectre)> pour afficher la constellation : MULTI TP : Appuyez sur la touche <Blue (Find)> pour afficher Multi TP.
-
Page 24: Réglage Dvb-T/T2
2. RÉGLAGE DVB-T/T2 Appuyez sur OK dans Setup DVB-T / T2. La fenêtre suivante apparaît. 1) Fréquence : Appuyez sur la touche <Gauche / Droite> pour sélectionner la fréquence et la bande passante correspondante. La bande passante correspondante est affichée à l'écran. Appuyez sur la touche <OK>... - Page 25 Modifier fréquence : Appuyez sur <Rot (Edit)> pour modifier la fréquence à l'aide des nombres. Appuyez sur la touche <Haut / Bas> pour sélectionner la bande passante. Puis appuyez sur <OK> pour confirmer et sauvegarder le résultat. Ou appuyez sur la touche <EXIT> pour annuler. Ajouter fréquence : Appuyez sur la touche <Verte (Ajouter)>...
- Page 26 Supprimer la fréquence : Appuyez sur la touche <Gauche / Droite> pour sélectionner une option, puis appuyez sur la touche <Jaune (Effacer)> pour afficher le message de confirmation. Appuyez sur la touche <OK / EXIT> pour supprimer ou annuler cette opération. Informations PID : Appuyez sur <Bleu (PID)>...
- Page 27 3) Recherche réseau : Appuyez sur la touche <Gauche / Droite> pour sélectionner le mode de balayage réseau MARCHE / ARRÊT. 4) Balayez la fréquence et la bande passante possibles pour recevoir les programmes correspondants, puis appuyez sur la touche <Haut / Bas> pour lancer le balayage TP (fréquence unique) ou le balayage automatique (toutes les fréquences).
- Page 28 Appuyez sur la touche <OK> pour effacer le programme existant et lancer l'analyse TP. Ou appuyez sur <Quitter> pour enregistrer le programme existant et lancer l'analyse TP. Auto Scan : Balayez toutes les fréquences et toute la bande passante. ...
- Page 29 Appuyez sur la touche <OK> pour effacer le programme existant et lancer l'analyse TP. Ou appuyez sur <Quitter> pour enregistrer le programme existant et lancer l'Auto scan. 5) Information signal : Appuyez sur F1 pour afficher les informations sur le signal. Vous pouvez voir le graphique à...
- Page 30 6) Spectre : Appuyez sur F2 pour afficher les informations sur le spectre. Appuyez sur <Bleu (Zoom)> pour augmenter / diminuer la fréquence.
- Page 31 Appuyez sur la touche F2 pour remplir ou vider le spectre comme suit. 7) Constellation : Appuyez sur la touche <jaune> pour afficher la constellation comme suit...
- Page 32 3. Paramètres DVB-C / C2 Appuyez sur OK dans la configuration DVB-C / C2. Le schéma suivant apparaît. 1) Fréquence : Appuyez sur la touche <Gauche / Droite> pour sélectionner la fréquence : la fréquence de symboles et la constellation correspondants s'affichent automatiquement à...
- Page 33 Modifier fréquence : Appuyez sur <Rot (Edit)> pour modifier la fréquence à l'aide des nombres. Appuyez sur la touche <Haut / Bas> pour sélectionner la bande passante. Puis appuyez sur <OK> pour confirmer et sauvegarder le résultat. Ou appuyez sur la touche <EXIT>...
- Page 34 Supprimer la fréquence : Appuyez sur la touche <Gauche / Droite> pour sélectionner une option, puis appuyez sur la touche <Jaune (Delete)> pour afficher le message de confirmation. Appuyez sur la touche <OK / EXIT> pour supprimer ou annuler cette opération.
- Page 35 3) TP Scan : Balayez les transpondeurs individuellement pour la fréquence et la bande passante paramétrées. Appuyez sur <Haut / Bas> pour procéder au balayage. Appuyez sur <Gauche / Droite> pour sélectionner le mode de numérisation TP. Appuyez sur <OK>...
- Page 36 4) Auto Scan : Balayez toutes les fréquences et toute la bande passante. La recherche automatique prend du temps. Vous pouvez appuyer sur <OK> pour passer cette étape, ou sur <EXIT> pour arrêter la recherche à tout moment. Appuyez sur <Haut / Bas> pour lancer le balayage automatique. ...
- Page 37 5) Information signal : Appuyez sur F1 pour afficher les informations sur le signal. Vous pouvez voir le graphique à barres de LEVEL et C / N. Appuyez sur la touche <Gauche / Droite> pour modifier le volume et sur la touche <T / R>...
- Page 38 Appuyez sur <Bleu (Zoom)> pour augmenter / diminuer la fréquence comme suit Appuyez sur F2 pour remplir ou vider l'affichage.
- Page 39 7) Diagramme de constellation : Appuyez sur la touche <jaune (Constellation)> pour afficher le diagramme de constellation comme suit.
-
Page 40: Constellation
4. SPECTRE Spectre satellite Spectre terrestre Spectre câble Renvoi à la fonction Spectre dans le menu de réglage DVB-S / S2-, DVB-T / T2- et DVB-C / C2-SETUP. 5. CONSTELLATION Constellation satellite Constellation terrestre Constellation câble Renvoi à... -
Page 41: Moniteur Cctv
6. MONITEUR CCTV CCTV = Closed Circuit TeleVision - Caméras de surveillance Appuyez sur la touche AV IN / OUT pour activer la fonction de surveillance CCTV lorsque la caméra est connectée à l'instrument de mesure. Le diagramme suivant est la consigne de connexion. REMARQUE : Cette fonction ne peut fonctionner que lorsque la caméra est connectée. -
Page 42: Others
7. RÉSEAU Appuyez sur OK dans l’icône RÉSEAU du menu principal pour saisir les paramètres réseau. Le câble Ethernet doit être connecté lorsque vous utilisez le mode LAN câblé. 8. OTHERS Appuyez sur OK sur l'icône OTHERS et la fenêtre suivante apparaîtra. Le menu comprend 9 options de menu, comme suit : Remarque : Certaines options de menu concernent les fonctions USB et PVR. -
Page 43: Media Player
8.1 MEDIA PLAYER Vérifiez les informations du disque dur externe que vous avez connecté à l'instrument de mesure. Utilisez les boutons <Haut / Bas> et OK pour sélectionner le programme enregistré pour la lecture ou les images sur votre clé USB. 8.2 HDD MANAGE Sélectionnez HDD MANAGE dans le menu principal et appuyez sur OK. - Page 44 1) Appuyez sur la touche <Rouge (0 / 22K)> pour désactiver le disque dur externe. 2) Appuyez sur la touche <Verte (H / V)> pour remonter le disque dur externe. 3) Appuyez sur la touche <Jaune (Spectre)> pour formater le disque dur externe (format HDD).
-
Page 45: Upgrade
8.3 UPGRADE Cette fonction peut être utilisée pour sauvegarder et mettre à jour les informations sur le programme et les listes de transpondeurs. Il peut également être utilisé pour mettre à jour le micrologiciel de l'instrument de mesure. 8.3.1 Mise à jour des informations satellite Connectez une clé... -
Page 46: Mise À Jour Du Micrologiciel
8.3.2 Mise à jour du micrologiciel Après avoir reçu le logiciel principal du fournisseur, placez le logiciel (format IMX) sur le disque dur USB et connectez-le à l'appareil. Sélectionnez UPGRADE dans le menu : l’écran suivant s’affiche : Déplacez le curseur sur le fichier IMX et appuyez sur OK. L'appareil commence la mise à... -
Page 47: Éditeur Des Listes De Canal
8.4 Éditeur des listes de canal Il existe deux types de programmes : Programmes télévisés, et programmes radios. L'utilisation de List et de Guide est la même pour la télévision et pour la radio. Appuyez sur le bouton Menu pour afficher le menu principal. Sélectionnez "Modifier la liste des chaînes"... - Page 48 Vous pouvez gérer les canaux mémorisés, les chaînes de télévision et les chaînes de radio. Triez, privilégiez, modifiez et supprimez les programmes comme suit : 1) Trier les chaînes : ① Trouvez la chaîne que vous souhaitez trier. Appuyez sur la touche <Rouge (0 / 22K)>.
- Page 49 2) Voici comment définir vos chaînes favorites : Appuyez sur la touche <Vert (H / V)> pour définir vos favoris dans Fav 1,2,3 ou 4. 3) Modifier les chaînes : Appuyez sur la touche <Jaune (Spectre)> pour modifier les canaux en verrouillant, sautant, renommant et modifiant le PID.
- Page 50 4) Supprimer une chaîne : Appuyez sur <Blue (FIND)> pour supprimer la chaîne. L'image suivante s'affiche : ① Appuyez sur les boutons gauche / droit pour sélectionner les pages. Appuyez sur le bouton Haut / Bas pour sélectionner la chaîne. ②...
- Page 51 Appuyez sur <Vert (H / V)> pour effacer toutes les chaînes. Vous recevez un message de confirmation. Appuyez sur la touche OK pour confirmer la suppression. Ou appuyez sur <EXIT> pour annuler. 5) Information Canal Déplacez le curseur à l'aide des touches <UP / DOWN> ou <LEFT / RIGHT>. En attendant, les informations sur la chaîne seront les suivantes : Nom du satellite, informations du transpondeur affichées à...
-
Page 52: Ts Record
8.5 TS RECORD Connectez la clé USB à l'appareil, et sélectionnez le menu TS RECORD. Appuyez sur la touche 0 / 22k pour enregistrer le programme au format TS. Appuyez sur la touche verte H / V pour arrêter l'enregistrement : le programme sera automatiquement enregistré... - Page 53 3. Lorsque la programme est enregistré, appuyez sur la touche H / V pour voir l'image comme suit 4. Appuyez ensuite sur la touche OK pour arrêter l'enregistrement. Le programme enregistré est automatiquement sauvegardé sur la clé USB. 5. Appuyez sur la touche AN / DG pour ouvrir le menu du programme enregistré.
-
Page 54: Contrôle De L'âge
REMARQUE : Pendant l'enregistrement, vous avez la possibilité de regarder une autre chaîne, mais celle-ci doit être fournie sur le même TP. Sinon, l'image suivante s'affiche. L'enregistrement s'arrête lorsque vous appuyez sur le bouton OK. ATTENTION : Ne débranchez pas le disque dur externe USB pendant l'enregistrement. -
Page 55: Calcul Des Angles
8.7 Calcul des angles Appuyez sur OK sur le bouton Calcul d'Angle : la fenêtre suivante apparaîtra. 1) Satellite : Utilisez le bouton GAUCHE / DROITE pour sélectionner le satellite, ou appuyez sur le bouton OK pour sélectionner le satellite. 2) Sat longitude : Utilisez la touche numérique pour saisir la position du satellite. -
Page 56: Dvb Ci
8.8 DVB-CI Le produit est équipé d'un port pour interface commune (CI 1.0). Vérifiez la partie inférieure du produit. Insérez la carte à puce dans le module CI, et le module CI dans le port. Appuyez sur OK dans le menu "DVB CI" : la fenêtre suivante apparaît. Ensuite, vous pouvez comparer les informations du module CI avec cet élément. -
Page 57: System Setup
Pour modifier ce rapport, vous pouvez l'enregistrer sur le PC depuis la clé USB . Accédez au menu UPGRADE et consultez le rapport comme suit : Sélectionnez le rapport et appuyez sur le bouton bleu pour enregistrer le rapport sur une clé USB connectée. 9. - Page 58 1) Menu language : Appuyez sur la touche <Gauche / Droite> pour sélectionner la langue souhaitée pour le menu. 2) Transparency : Appuyez sur la touche <Gauche / Droite> pour régler la transparence de l’OSD de tous les menus du récepteur. 3) Aspect Ratio : Choisissez 4 : 3, 16 : 9 (écran large) et Auto.
-
Page 59: Spécifications Techniques
E. Spécifications techniques Entièrement conforme Fonctions système Branchement Prise F Gamme des fréquences 950MHz-2150 MHz Niveau de signal -65dBm~~-25dBm Entrée LNB/TUNER Alimentation LNB 13/18V., max500mA Commutation LNB 22KHz DiSEqC Ver 1.0 / Ver 1.1/Ver 1.2 S: QPSK Front End S2: QPSK, 8PSK S/S2 Symbol Rate Bande 1<Rs<45M... -
Page 60: Spécifications Générales
Spécifications générales Dimensions (appareil) Env. 210 x 130 x 48mm Poids (appareil) env. 0.75 kg Température de service 0 à 45℃ Humidité de l'air entreposage 5 à 90% Utiliser la batterie par temps extrêmement froid ou chaud réduit sa durée de vie. - Page 61 Informations sur la loi relative aux piles et aux batteries De nombreux appareils sont fournis avec des piles, par exemple pour le fonctionnement de télécommandes. Les appareils eux-mêmes peuvent contenir des piles ou des accumulateurs. En tant qu’importateur lié à la commercialisation de ces piles ou accumulateurs, l’ordonnance allemande sur les piles nous oblige à...
- Page 62 Dernière version au moment de la mise sous presse. Nous nous réservons le droit d’apporter des modifications techniques sans préavis afin d’améliorer le produit. Nous confirmons que tous les appareils sont conformes aux spécifications indiquées dans notre documentation. Un réétalonnage est conseillé au bout d'un an. ® © PeakTech 04/2018/HER...
