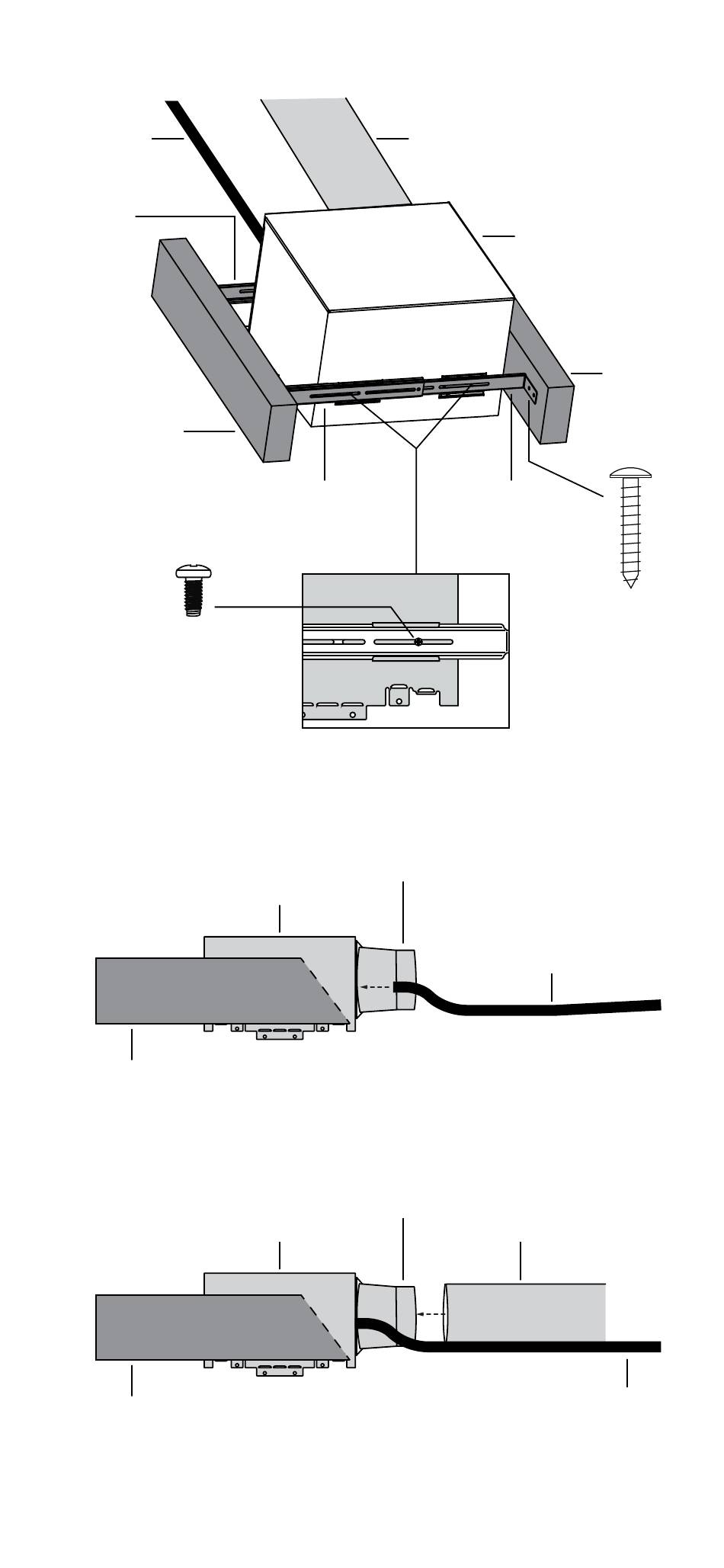

3) Fije el VENTILADOR a las vigas del techo con los SOPORTES y TORNILLOS
PARA MADERA DE CABEZA REDONDA; luego instale el cartón yeso para su
techo.
conducto
SOPORTE
CORTO (se
puede cortar)
viga de
armazón
TORNILLO PARA
ASEGURAR EL
SOPORTE
N.º 8 DE
Cantidad: 3
4) Conecte el conducto con el cableado al VENTILADOR.
viga de armazón
5) Sujete el REGULADOR al conducto.
viga de armazón
SOPORTE
CORTO
/
"
3
8
REGULADOR
VENTILADOR
REGULADOR
VENTILADOR
Fije el REGULADOR a los
conductos con cinta para ductos.
15
conductos
VENTILADOR
SOPORTE
LARGO
conducto
conductos
viga de
armazón
TORNILLO
PARA MADERA
DE CABEZA
REDONDA
Cantidad: 6
(usar 2 por
soporte)
conducto
