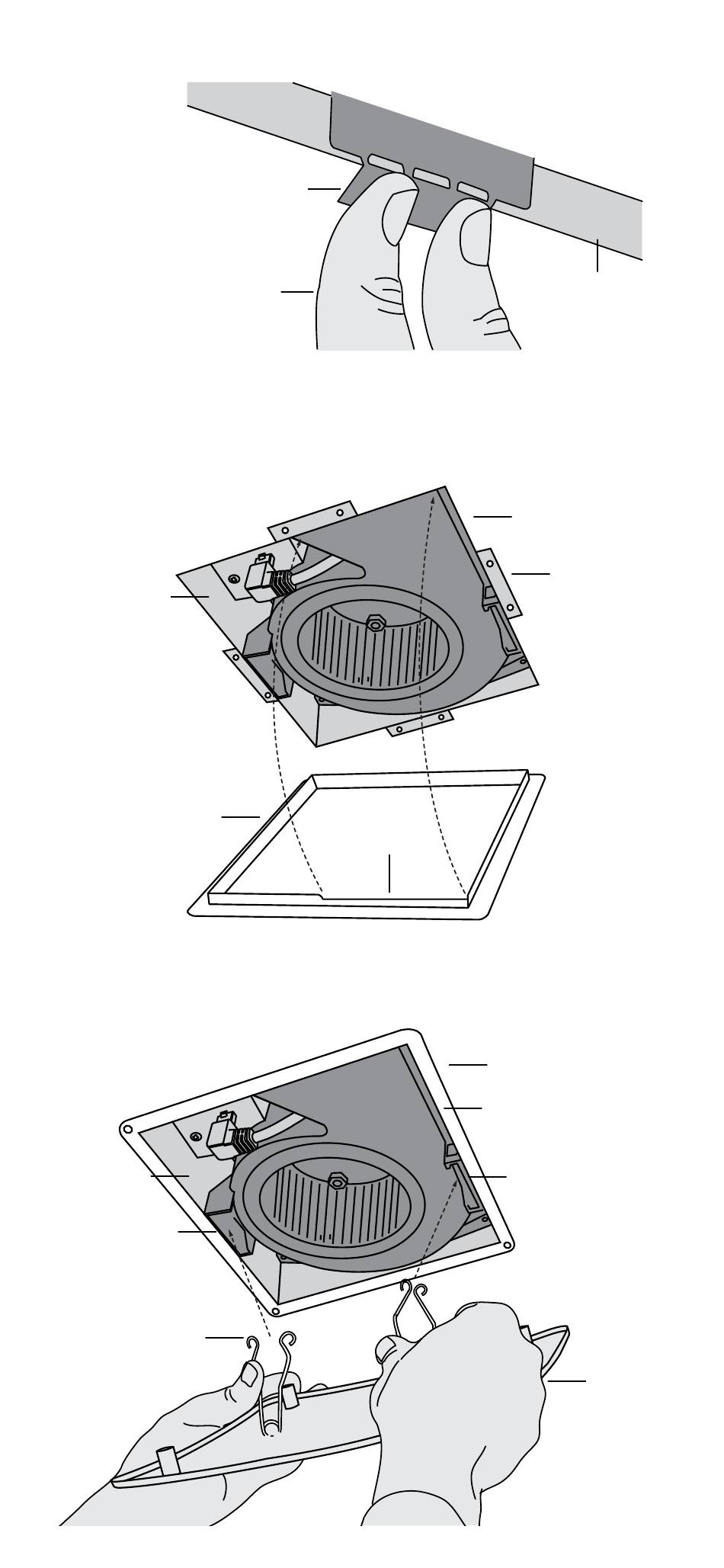

9) Appuyez les languettes de fixation finale au plafond pour assujettir le
VENTILATEUR.
languettes de fixation finale
Appliquer une pression
égale de chaque côté
de la languette de
10) Alignez l'encoche de la GARNITURE DÉCORATIVE à la position d'évent
(REGISTRE). Fixez la GARNITURE DÉCORATIVE au VENTILATEUR. La
GARNITURE DÉCORATIVE se fixe au boîtier du VENTILATEUR en émettant un
clic en fois en place.
VENTILATEUR
GARNITURE
DÉCORATIVE
11) Fixez le DÉFLECTEUR en pressant les ressorts de montage et en les insérant
dans les guides pratiqués dans le VENTILATEUR.
VENTILATEUR
guide de ressort
ressorts de montage
fixation.
encoche
18
plaque de
plâtre (plafond)
plafond
languettes de
fixation finale
plafond
GARNITURE
DÉCORATIVE
guide de ressort
DÉFLECTEUR
