- Page 1 Instructions d'installation V1.1 2016 Capteur de vent analogique et NMEA 2000...
-
Page 3: Table Des Matières
VDO Windensor 7 Composants Versions Fonctions Étalonnage L'interface du capteur de vent NMEA 2000 Installation du capteur de vent VDO Installation sur le mât Installation du câble du mât Installation du capteur de vent analogique Remplacement d’un capteur de vent VDO existant Installation du capteur de vent NMEA 2000 Spécifications du matériel... -
Page 4: Capteur De Vent Vdo
Capteur de vent VDO Remarques préliminaires En optant pour l'achat d'un capteur de la gamme marine VDO vous avez choisi un produit de grande valeur, qui a été fabriqué en suivant des normes techniques consolidées. Les procédés de production modernes et le respect des normes d’assurance qualité... - Page 5 Avant de commencer les travaux, la borne négative de la batterie doit être débranchée. L'utilisation des informations affichées par le capteur de vent VDO ne vous exonère pas de vos responsabilités concernant votre bateau et les règles de bonne navigation. Faire toujours appel à sa propre expérience nautique lors de l'interprétation des valeurs affichées.
-
Page 6: Consignes De Sécurité Pour L'entretien
Les travaux à réaliser sans couper l'alimentation doivent être effectués en utilisant uniquement des outils isolés. Pour l'installation, utiliser uniquement des câbles homologués VDO ou NMEA. En cas d'utilisation de câbles non standard, les fils utilisés doivent être isolés de façon appropriée ou avoir une résistance électrique suffisante, et le point de contact doit être protégé... -
Page 7: Le Capteur De Vent Vdo

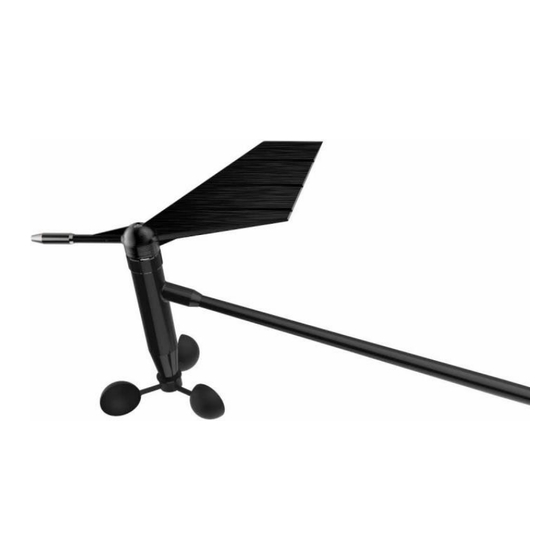

Le capteur de vent est disponible en deux versions. La version certifiée NMEA 2000 envoie les données du vent selon NMEA 2000 vers un réseau NMEA 2000 existant. L'autre version du capteur de vent dispose d’une sortie de données analogique. -
Page 8: Versions
Nav Box, consulter la notice du produit afin de régler l’amortissement, l'offset, etc. L’interface du capteur de vent NMEA 2000 Le capteur de vent version NMEA 2000 est un capteur certifié NMEA. Il envoie des données NMEA 2000 vers un réseau NMEA 2000 existant Les numéros de groupe de paramètre (PGN) des données que le capteur envoie... -
Page 9: Installation Du Capteur De Vent Vdo
NMEA2K PGN List 126464 NMEA2K WindData 130306 LEN NMEA 2000 : 1 Installation du capteur de vent VDO 0,3 m Avant de commencer, débrancher la borne négative de la batterie afin d'éviter les risques de court circuit. Si l'embarcation est alimentée par des batteries auxiliaires, débrancher également les bornes négatives de ces... -
Page 10: Installation Sur Le Mât
Desserrer le clip à ressort en le poussant vers le bas et vers l’intérieur (1), (2), puis retirer le capteur de vent (3). Plaque de base Installation sur le mât Lors du montage de la plaque de base, la position de montage du capteur doit pointer vers l'avant (0°). -
Page 11: Installation Du Câble Du Mât
Utiliser si possible les tubes vides existants et effectuer l'installation avec le mât au sol de préférence. Installation du capteur de vent analogique Pour connecter le capteur de vent au VDO Acqualink Nav Box les composants suivants sont nécessaires : - Câble de mât de 30 m (A2C99793400) - Connecteur à... -
Page 12: Remplacement D'un Capteur De Vent Vdo Existant
Remplacement d’un capteur de vent VDO existant Pour remplacer un capteur de vent VDO Logique ou Standard, il est possible de garder tous les supports de fixation et les câbles et de remplacer uniquement le capteur. Le nouveau capteur de vent... -
Page 13: Installation Du Capteur De Vent Nmea 2000
Installation du capteur de vent NMEA 2000 Pour connecter le capteur de vent à un réseau NMEA 2000 existant, les composants suivants sont nécessaires : - Câble de mât de 30 m (A2C38804100) - Connecteur mâle NMEA 2000 à installer sur place (A2C59501950) - Terminateur en ligne NMEA 2000 (A2C39312500) 1. -
Page 14: Spécifications Du Matériel
4. Brancher le connecteur mâle NMEA 2000 à installer sur le terrain sur une dorsale NMEA 2000 existante. Avertissement : suivre les règles NMEA 2000 pour la construction du réseau. Le câble de mât sert de câble principal. Un câble de dérivation ne doit pas mesurer plus de 6 m de long. -
Page 15: Caractéristiques Techniques
1,0÷68 kn ; 0,5÷35 m/s ; 1,8÷126 km/h ; 1÷2 bft Plage de sortie 1 valeur/s Amortissement 3 niveaux (No/Lo/Hi) Alimentation 10-15 V (NMEA 2000) ; 10-32 V à travers le Nav Box (version analogique) Consommation de courant 30mA Température de fonctionnement -10 ÷ +65 °C Homologation... -
Page 16: Numéros Des Pièces Détachées Et Des Accessoires
Connecteur à installer sur le terrain VENT A2C96243700 Câble NMEA 2000 0,5 m A2C96243800 Câble NMEA 2000 2 m A2C39308500 Connecteur femelle NMEA 2000 à installer sur le terrain A2C39310500 Connecteur mâle NMEA 2000 à installer sur le terrain A2C39312700 Répartiteur en T NMEA 2000 A2C39310600... - Page 18 9464 Rüthi Suisse www.marine.vdo.com VDO - Marque déposée du Groupe Continental Les informations fournies dans cette brochure sont uniquement des descriptions générales ou des caractéristiques des performances, qui ne correspondent pas toujours exactement aux conditions d’utilisation réelles ou qui peuvent s'avérer différentes en raison de l'amélioration continue des produits.
