CA (Courant alternatif)
CA/CC
Surcharge : Dépassement
de la plage
Pile faible
Tension
Ohms/résistance
Indication de haute
tension
Terre
Double isolation
(Classe de protection II)
Catégorie de
mesure
II
III
IV
A
C
600V
F
HOLD
G
H
I
J
A. Pince : Mesure du courant CA inductif. S'ouvre à 0,76 po (19,10 mm).
B. Marques d'alignement des conducteurs : utilisées pour aider à l'alignement
visuel d'un conducteur lors de la mesure de l'ampérage inductif. Une meilleure
précision est obtenue lorsque le conducteur à l'intérieur de la pince est centré
à l'intersection de ces marques.
C. Indicateur de catégorie maximale : Norme de sécurité CAT maximale pour pince.
D. Protège-mains : Utilisé comme un point de référence pour la sécurité de l'opérateur.
E. Levier de la pince : Ouvre et ferme la pince ampèremétrique. Ne pas laisser les
doigts ou des objets se coincer dans la pince pendant sa fermeture.
•
ATTENTION : Lors du glissement du levier de la pince, veiller à ne pas
appuyer, par inadvertance, sur n'importe quel bouton lors de la préhension du
multimètre. Ceci mettra le multimètre dans un mode qui n'a pas été voulu.
F. Bouton Hold (retenue) :
• Appuyer une fois pour activer le Maintien. Appuyer à nouveau pour retourner
à la lecture en temps réel.
• Capte la valeur actuelle.
• Appuyer et maintenir enfoncé le bouton Hold (retenue) de Maintien
automatique lorsque le multimètre est en mode de Maintien pour désactiver
le mode Arrêt automatique. Appuyer et maintenir enfoncé de nouveau pour
activer le mode de Mise hors tension automatique.
• Lors de la mise en marche du multimètre au moyen de ce bouton, le multimètre
se mettra par défaut sur le dernier mode utilisé lors de la mise hors tension
du multimètre.
G. Bouton Ohms/Continuité :
• Ohms : Appuyer pour accéder au mode de mesure des Ohms.
• Continuité : Appuyer de nouveau pour accéder au mode de mesure de la Continuité.
• Ampérage CA : Appuyer de nouveau pour accéder au mode de mesure de
l'Ampérage CA.
H. Bouton de tension CA/CC :
• Volts CA : Appuyer pour accéder au mode de mesure de la tension CA.
• Volts CC : Appuyer de nouveau pour accéder au mode de mesure de
la tension CC.
• Ampérage CA : Appuyer de nouveau pour accéder au mode de mesure
de l'Ampérage CA.
• Appuyer et maintenir enfoncé pour arrêter le multimètre.
I. Affichage
J. Indicateur de catégorie maximale : Norme de sécurité CAT maximale pour le
branchement des fils d'essai au multimètre.
K. Fils d'essai : Fils d'essai permanents.
• Fil d'essai multifonction utilisé pour mesurer : Volts CC ou CA, résistance,
et continuité
L. Numéro de série
M. Couvercle des piles : Accès facile pour le remplacement des piles.
N. Loquets du couvercle des piles : Pratique, ouverture rapide.
O. Supports de fil d'essai : Pour entreposer les fils d'essai lorsqu'ils ne sont
pas utilisés.

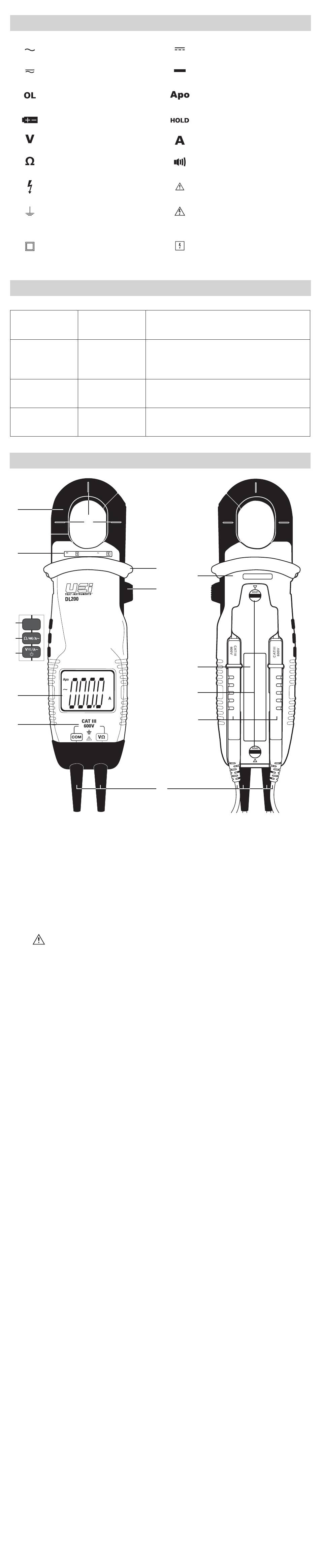

SYMBOLES
DÉFINITIONS DES CATÉGORIES
Court-circuit
(typique) kA
a
< 10
< 50
> 50
APERÇU
B
CAT III
200A
CC (Courant continu)
Polarité
La mise hors tension
automatique est active
Valeur de pause/capture
Ampérage
Continuité
Avertissement ou Mise
en garde
Niveaux dangereux
Sécuritaire pour
déconnecter des
conducteurs sous
tension
Emplacement dans l'installation
du bâtiment
Circuits connectés à des prises
secteur et des points similaires
dans l'installation SECTEUR
Parties de distribution du secteur
du bâtiment
Source de l'installation secteur
du bâtiment
D
L
E
M
N
O
K
S/N:
OPEN
LOCK
17259 • 0516
