CA (Courant alternatif)
Tension CA/CC
Portée automatique
La mise hors tension
automatique est active
Pile faible
Tension
Ohms/résistance
Diode
Continuité
Milli (x10
Terre
Niveaux dangereux
Double isolation (Classe
de protection II)
Catégorie de
mesure
II
III
IV
A
E
F
1000V
H
I
DL469
True RMS
L

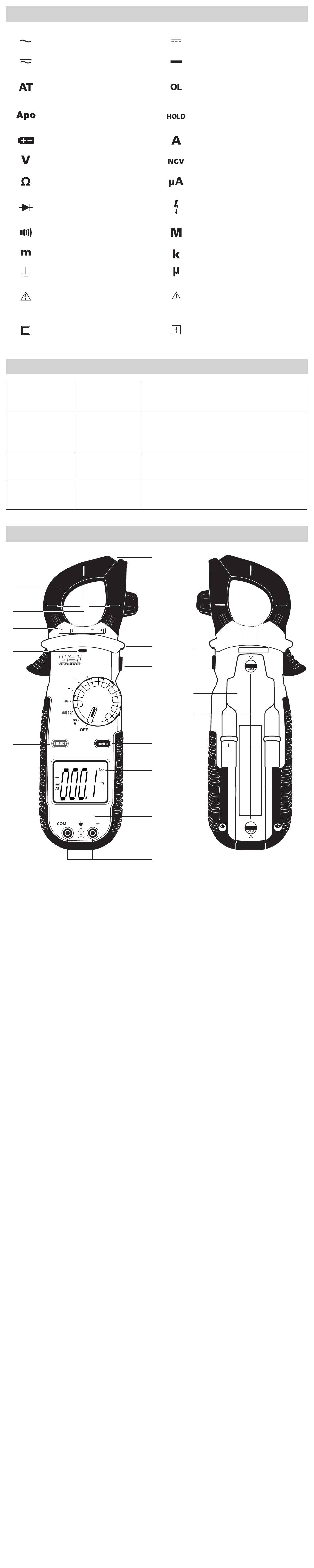

A. Pince : Mesure du courant CA inductif. Ouvre jusqu'à 1,25 pouce (31,7 mm)
B. Marques d'alignement des conducteurs : Utilisées pour aider à l'alignement
visuel d'un conducteur lors de la mesure de l'ampérage inductif. La meilleure
précision est atteinte lorsque le conducteur à l'intérieur de la pince est centrée à
l'intersection de ces marques.
C. Languette de séparation des câbles/capteur NCV : utilisée pour isoler un
câble individuel d'un faisceau pour le test. Le capteur NCV détecte la tension
active.
D. Support de fil d'essai : permet une utilisation mains libres de l'une des sondes
d'essai.
E. Lampe de travail : Illumine la zone de serrage dans les environnements de travail
sombre.
F. Indicateur de catégorie maximale : Norme de sécurité CAT maximale pour
mâchoires de serrage/pinces.
G. Protège-mains : Utilisé comme un point de référence pour la sécurité de
l'opérateur.
H. Lumière d'alerte NCV : Indique la tension lorsqu'il est en mode NCV.
I. Levier de la pince : Ouvre et ferme la mâchoire de la pince ampèremétrique. Ne
pas laisser les doigts ou
les objets se coincer dans la base lorsque les mâchoires se referment.
J. Bouton Retenue
• Appuyer pour maintenir la lecture sur l'écran d'affichage. Appuyer une nouvelle
fois pour retourner à la lecture actuelle.
• Appuyer et maintenir enfoncé afin d'allumer la lampe de travail. Appuyer et
maintenir enfoncé afin de la fermer.
K. Cadran de fonction : Mettre en fonction le multimètre et est utilisée pour
sélectionner la fonction.
L. Bouton Sélectionner
• Est utilisé pour choisir le mode de mesure d'une seule sélection ; CA ou volts
CC, résistance ou continuité.
• Appuyer et maintenir enfoncé le bouton en allumant le multimètre pour arrêter
l'Apo (Arrêt automatique).
M. Range Button :
• Appuyer à plusieurs reprises pour circuler à travers les plages de mesure
manuelles.
• Appuyer et maintenir enfoncé afin de retourner en mode plage automatique
• AT est affichée sur l'écran ACL en mode plage automatique uniquement
N. Apo : Arrêt automatique après 30 minutes d'utilisation.
enfoncé le bouton « Sélectionner » pendant la mise en fonction du multimètre pour
arrêter l'Apo. (Arrêt automatique)
O. Affichage :
• Affichage à contraste élevé.
P. Indicateur de catégorie maximale : Norme CAT maximale pour les prises d'entrées.
Q. Prises d'entrée : Prises commune ou multifonction
• Port d'entrée multifonction utilisé pour mesurer : Volts CC ou CA,
résistance,Continuité, diode et CC µA.
• Utiliser les fils d'essai de CAT III ou plus.
R. Numéro de série
S. Couvercle des piles: Accès facile pour le remplacement des piles.
T. Loquets du couvercle à piles : Pratique, ouverture rapide
U. Supports de fil d'essai : Pour entreposer les fils d'essai lorsqu'ils ne sont pas
utilisés.
ou 0,001)
-3
DÉFINITIONS DES CATÉGORIES
Court-circuit
(typique) kA
< 10
< 50
> 50
B
CAT Ill
400A
NCV
µA
A
CAT III 1000V
MAX
SYMBOLES
Emplacement dans
l'installation du bâtiment
a
Circuits connectés à des prises
secteur et des points similaires dans
l'installation SECTEUR
Parties de distribution du secteur du
bâtiment
Source de l'installation secteur du
bâtiment
APERÇU
C
D
G
R
J
S
K
T
M
U
N
O
P
Q.
CC (Courant continu)
Négatif CC
Surcharge : Dépassement
de la plage
Valeur de pause/capture
Ampérage
Tension sans contact
Microampères
Indication de haute
tension
Méga (x10
ou 1 000 000)
6
Kilo (x10
ou 1 000)
3
Micro (x10
ou 0,000001)
-6
Avertissement ou mise
en garde
Sécuritaire pour
déconnecter des
conducteurs sous tension
S / N :
OPEN
LOCK
Appuyer et maintenir
17209 • 0616
