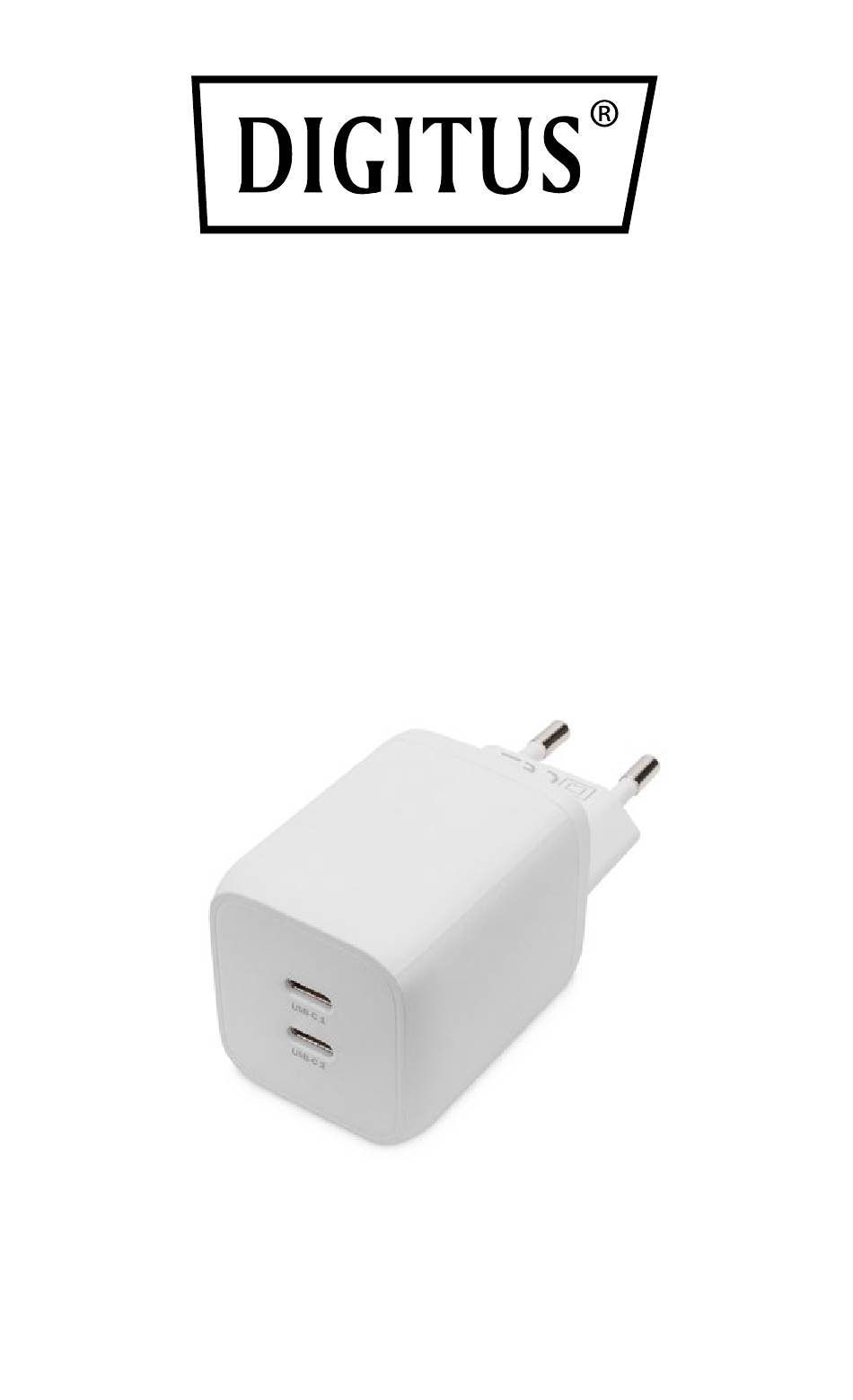

- Page 1 CHARGEUR USB-C, 2 PORTS, 65 W GaN Guide d'installation rapide DA-10063...
-
Page 2: Fonctionnalités
1. INTRODUCTION Le chargeur Dual Port de DIGITUS® est un chargeur de voyage haute performance avec une puissance de sortie maximale de 65 W. Équipé de 2 connecteurs C, la puissance totale prend en charge jusqu'à 65 W et peut donc charger 2 appareils (45 W + 20 W) en même temps. -
Page 3: Caractéristiques Techniques
Protection intégrée contre les surtensions • / contre les surintensités / contre les courts-circuits et contre la surchauffe avec récupération automatique pour une sécurité maximale Compagnon de voyage idéal grâce à ses • dimensions compactes Boîtier en matériau résistant au feu •... - Page 4 Puissance d'entrée en 0.3W mode veille Port unique de sortie: TYPE-C1: PD: 5.0V3.0A; 9.0V3.0A; 12.0V3.0A; 15.0V3.0A; 20.0V/3.25A(65W), PPS: 3.3V21.0V/3.25A 65W Max TYPE-C2: PD: 5.0V3.0A; 9.0V3.0A; 12.0V3.0A; 15.0V3.0A; 20.0V/3.25A(65W), PPS:3.3V-21V/3.25A Sortie 65W Max Sortie double port: USB-C1: PD: 45W (5.0V3.0A, 9.0V3.0A, 12.0V3.0A, 20.0V2.25A), PPS:3.3~16.0V/3.0A, 45W Max...
- Page 5 PPS:3.3~5.9V/3A,3.3V, 11V/2.2A, 20W Max Protection contre les surintensités Protection contre les surtensions Protection contre les surcharges Protection contre les courts-circuits Protection anti-surchauffe Port 2x ports de type C Ondulation et ≤200mVp-p bruit Temps de 20ms montée Retard à l'allumage ≥81.61%@5V/3A+5V/3A Rendement ≥84.65%@9V/2.22A+...
-
Page 6: Utilisation
20V/2.25A ≥ 88%@20V/3.25A Régulation de ± 3 % ligne Couleur Blanc Dimensions 38 x 40,5 x 85 mm Poids 122 g Température 0 ~ 25 °C de service Température -20 ~ 85 °C de stockage Humidité relative de 20 % ~ 90 % HR service Humidité... - Page 7 l'appareil électronique (Apple iPad, Google Chrome book, Apple iPhone, smartphone Samsung, MP3, PC, etc.) Veuillez retirer le connecteur USB une fois que l'équipement électronique est entièrement chargé. 5.2 Notes de fonctionnement Pour des performances optimales, veuillez utiliser le chargeur conformément au manuel d'utilisation.
- Page 8 Lorsque le chargeur s'arrête de fonctionner en raison du dispositif de protection contre les surintensités, les surchauffes ou les courts-circuits, veuillez débrancher l'appareil. Après que le chargeur se soit automatiquement remis à fonctionner, vous devez vérifier si l'appareil est compatible avec ce chargeur.
-
Page 9: Schéma De Connexion
6. SCHÉMA DE CONNEXION 1. Carnet de notes Utilisez UN seul port USB-C1 / USB-C2: PD: 65W Max 5.0V/9.0V/12.0V/15.0V / 3.0A, 20.0 V/3.25A, PPS: 3.3-21.0V3.25A 1. Carnet de notes 2. Smartphone Utiliser DEUX ports en même temps USB-C1: PD 45W Max (5.0V3.0A, 9.0V3.0A, 12.0V3.0A, 20.0V2.25A), PPS: 3.3~16.0V/3.0A... - Page 10 Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous. www.assmann.com ASSMANN Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Allemagne...
