3.3. Description du fonctionnement des panneaux radiants lumineux
SCR
Modèles : SCR-ECO 7/4 – SCR-ECO 10/6 – SCR-ECO 18/10 – SCR-ECO 22/12 - SCR-ECO
29/16
Les panneaux, dans la version automatique, avec un seul brûleur, sont équipés d'un dispositif
d'allumage et de sécurité par ionisation de la flamme, monté à bord de l'électrovanne gaz
fonctionnant à une tension de 230Vac/50Hz. L'allumage de ces panneaux s'effectue par le
biais d'un interrupteur bipolaire situé sur le panneau de commande ; le circuit est activé par la
mise sous tension du tableau de contrôle de la flamme.
En fournissant du courant, l'étincelle de l'électrode d'allumage commence et simultanément
vanne de gaz s'ouvre. L'étincelle générée par l'électrode d'allumage se termine lorsque
l'électrode de détection détecte la présence d'une flamme. Dans le cas où la flamme n'est pas
détectée, la carte de contrôle de la flamme se bloque au bout de 20 secondes. Pour réarmer
la carte de contrôle, il faut couper la tension en agissant sur l'interrupteur bipolaire et attendre
une période d'au moins 20 secondes. Après cette période, il est possible de répéter la
procédure de démarrage du panneau. Si le panneau continue à se bloquer, se référer à la
section "3.4. Maintenance des panneaux radiants lumineux SCR" de ce manuel.
L'équipement est mis hors service en déconnectant l'alimentation électrique de l'équipement.
Modèles : SCR-ECO 44/12+12 – SCR-ECO 58/16+16
Cette série est équipée de deux brûleurs. Les brûleurs peuvent être actionnés simultanément
(au moyen d'une seule vanne). Les panneaux sont équipés d'une vanne reliée à 2 électrodes,
dont la première est dédiée à l'allumage tandis que la seconde est dédiée à la détection de la
flamme.
IMPORTANT :
de suivre les instructions ci-dessous !

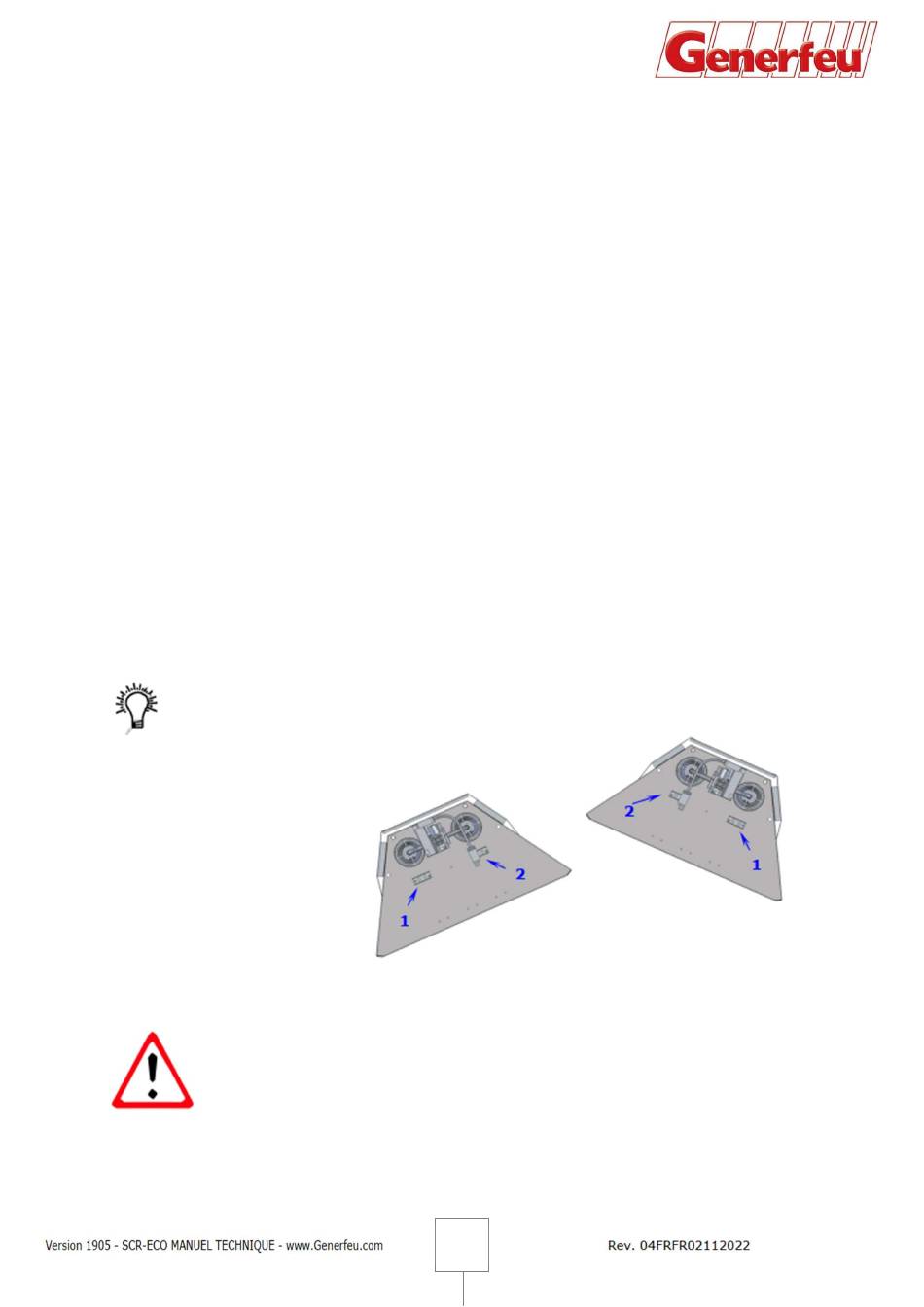

Fig. 3.5
ATTENTION :
à ce que l'électrode d'allumage (1) soit toujours sur la même ligne
horizontale ou toujours dans une position plus basse que l'électrode de
détection de flamme (2).
ATTENTION :
du panneau en raison d'un allumage incorrect des deux brûleurs.
pour les appareils équipés de deux brûleurs, il est indispensable
Avant l'installation, définir l'orientation du panneau de façon
Le non-respect de cette consigne peut entraîner le blocage
28
