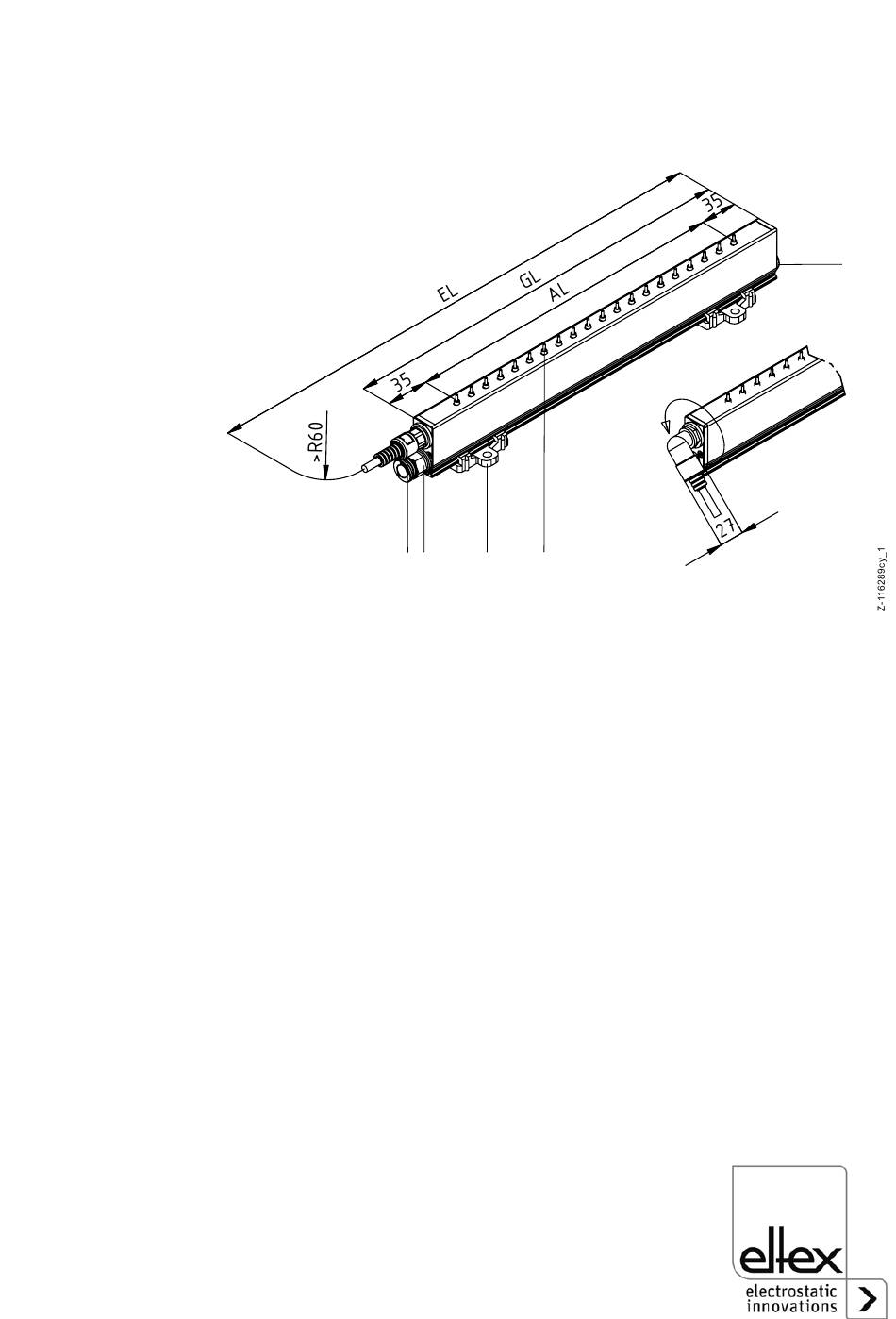

Fig. 1:
Vue d'ensemble
de l'électrode de
décharge R60L
BA-fr-2082-2207_R60L

1. Vue d'ensemble des appareils

1.1 Vue d'ensemble des appareils R60L

1 Raccord haute tension
2 Support
3 Pointes d'émission / pointes à ressort
4 Raccord d'air
5 Raccord d'air supplémentaire
EL = Longueur de montage
AL = Longueur active
GL = Longueur totale
Électrode de décharge R60L
• branchement fixe du câble de haute tension
• câble de haute tension doté d'un raccord axial ou radial
• raccord radial rotatif sur 300° et maintenu dans la position souhaitée
par un contre-écrou
• longueur active maxi : 2715 mm
• distance entre pointes de décharge : 15 mm
la longueur acitve moins 15 doit être divisible par 30, AL = 15 + (n x 30)

5

30...330°
(1 tour maxi)
