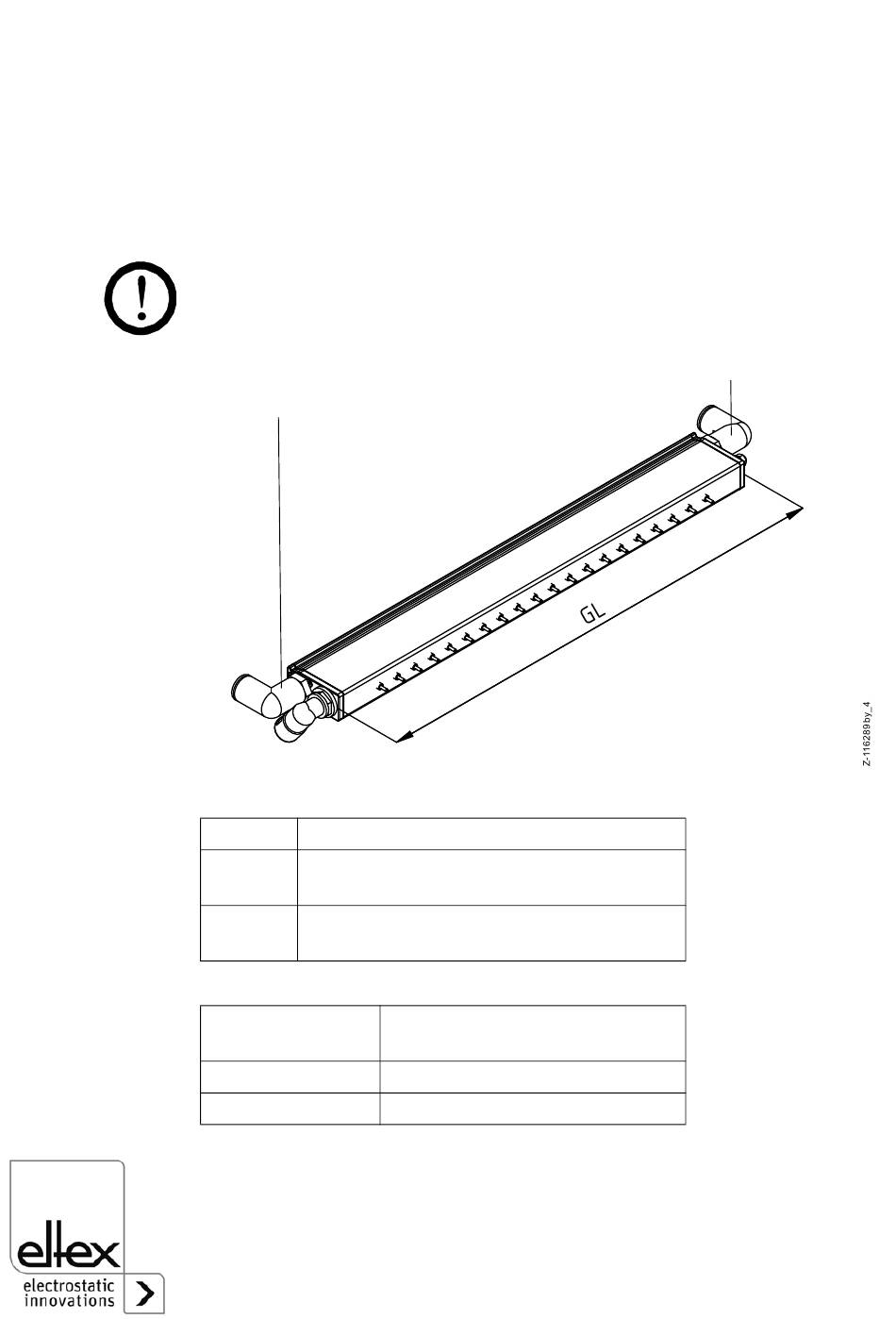

Fig. 11:
Emplacement des
raccords d'air en
fonction de la lon-
gueur totale GL
3.4 Utilisateur avec rampe de soufflage
Nous recommandons de laisser les deux raccords d'air situés des deux
côtés obturés au moyen des bouchons aveugles prémontés.
3.5 Utilisateur avec rampe de soufflage

3.5.1 Nombre de raccords d'air

Le nombre de raccords d'air dépend de la longueur de l'électrode. Si l'ali-
mentation en air est réalisée par le biais des deux raccords d'air, tous les
tuyaux allant du distributeur aux raccords doivent avoir la même longueur
(de sorte à obtenir des pressions identiques).

No.
1
Raccord d'air, obturé par un bouchon
aveugle à la livraison
2
Autre raccord d'air, obturé par un bou-
chon aveugle à la livraison
GL
[mm]
GL  1000
1000 < GL 2800
Désignation
Nombre de raccords d'air
1
2
18
