Notice abrégée

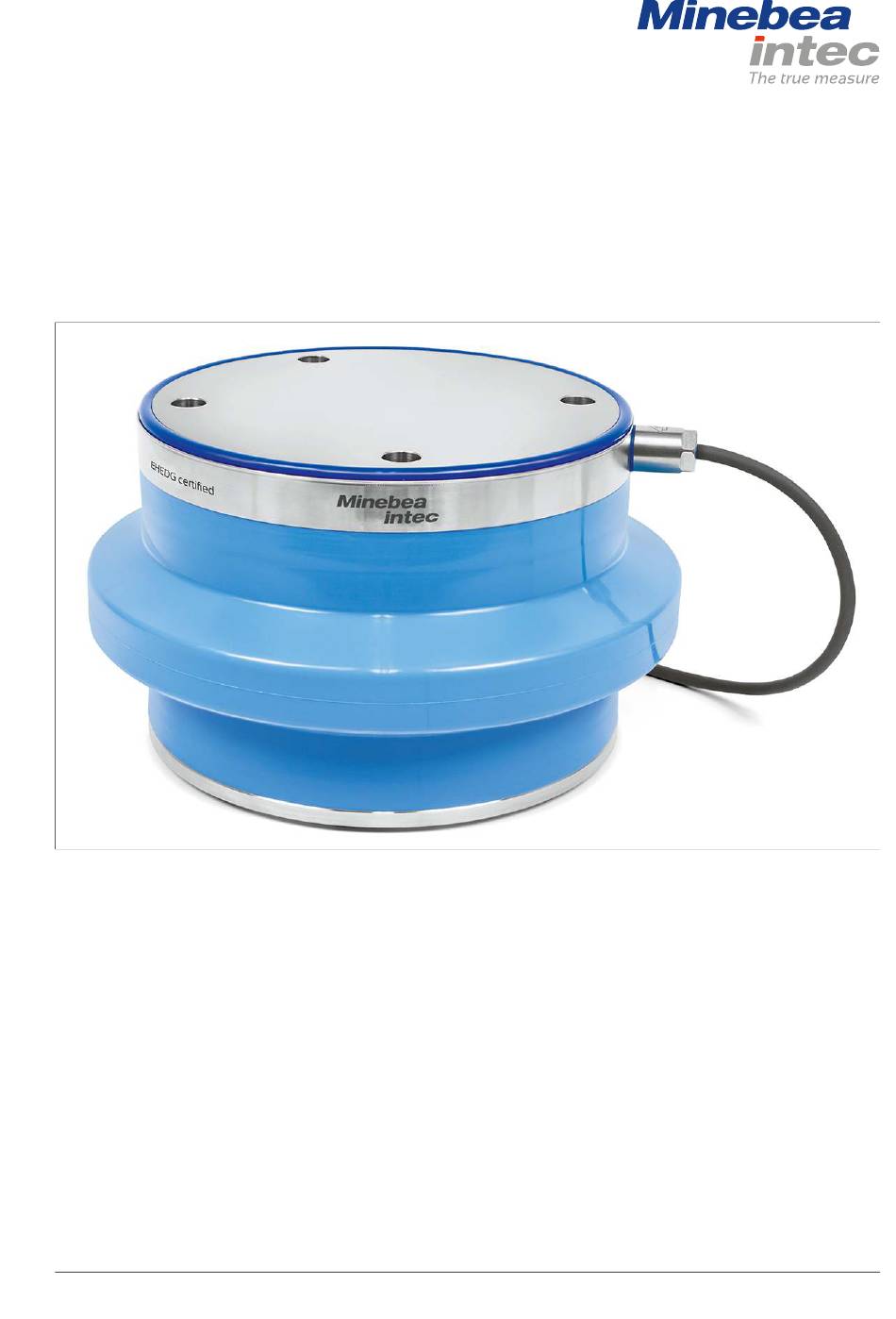

Module de pesage hygiénique Contego®
Traduction du notice abrégée original
9499 059 04102
Édition 1.0.6
25/01/2019
Minebea Intec GmbH, Meiendorfer Str. 205 A, 22145 Hambourg, Allemagne
Tél : +49.40.67960.303 Fax : +49.40.67960.383

Publicité

Table des Matières
loading

Sommaire des Matières pour Minebea Intec Contego

  • Page 1 Notice abrégée Module de pesage hygiénique Contego® Traduction du notice abrégée original 9499 059 04102 Édition 1.0.6 25/01/2019 Minebea Intec GmbH, Meiendorfer Str. 205 A, 22145 Hambourg, Allemagne Tél : +49.40.67960.303 Fax : +49.40.67960.383...
  • Page 2 Toutes les informations contenues dans ce document sont sujettes à modiication sans préavis et ne constituent en aucun cas un engagement de la part de Minebea Intec, sauf prescription légale contraire. Seuls les membres du personnel qualiiés ayant reçu la formation correspondante sont autorisés à utiliser/installer ce produit. Dans toute correspondance concernant le produit, veuillez indiquer le type, le nom et le numéro de la version/numéro...
  • Page 3 Module de pesage hygiénique Contego® Table des matières Table des matières Remarques générales........................... 2 Montage .............................. 3 Consignes de sécurité ..............................3 Montage du module de pesage ..........................4 FR-1 Minebea Intec...
  • Page 4: Remarques Générales

    Module de pesage hygiénique Contego® 1 Remarques générales Remarques générales La présente notice abrégée décrit le montage du module de pesage Contego®. Pour une description détaillée, consulter le manuel d’installation. Il est impératif de respecter les consignes de sécurité mentionnées dans le manuel d’installation !
  • Page 5: Montage

    2 Montage Module de pesage hygiénique Contego® Montage Consignes de sécurité La conception du sol doit être la suivante : surface de contact/d’étoupage horizontale (niveau à bulle !) surface de contact/d'étoupage plate capacité suisante pour les charges prévues Remarque: Pour de plus amples informations, consulter le manuel d’installation.
  • Page 6: Montage Du Module De Pesage

    Module de pesage hygiénique Contego® 2 Montage Montage du module de pesage Les opérations doivent être réalisées sur tous les points de contact (parex. pied de la citerne) de l’objet de pesage (par ex. citerne). Vériier si tous les taraudages requis pour le montage ont été percés dans le pied/la fourche de la citerne.
  • Page 7 2 Montage Module de pesage hygiénique Contego® 4. Monter le kit de montage sur le pied de la citerne. Respecter absolument le couple de serrage et les classes de résistance des vis (4×) et des rondelles (4×), voir manuel d’installation.
  • Page 8 Module de pesage hygiénique Contego® 2 Montage 6. Marquer les trous et l’embase (contour) de la plaque inférieure sur la fondation. 7. Lever la citerne. Remarque: Schéma sans plaque supérieure et capteur de pesage. 8. Percer les trous pour les tiges iletées/visseries de ixation pour charges lourdes.
  • Page 9 2 Montage Module de pesage hygiénique Contego® 9. Positionner impérativement les tiges iletées/visseries de ixation pour charges lourdes à la verticale, avec la hauteur « H » correspondante, voir manuel d’installation. 10. Poser la plaque d’adaptation à l’intérieur du repérage de contour et la visser.
  • Page 10 Module de pesage hygiénique Contego® 2 Montage 11. Insérer le joint torique dans la rainure de la plaque inférieure. 12. Déposer la citerne sur les plaques d’adaptation et visser la plaque inférieure. Respecter absolument le couple de serrage et les classes de résistance des vis (4×) et des rondelles (4×), voir manuel d’installation.
  • Page 11 2 Montage Module de pesage hygiénique Contego® 14. Desserrer l’écrou du dispositif de protection contre le basculement. 15. Tourner doucement vers le bas le boulon ileté du dispositif de protection contre le basculement sur l’écrou hexagonal, jusqu’à la butée, ain de déposer la citerne sur le capteur de pesage.
  • Page 12 Module de pesage hygiénique Contego® 2 Montage 16. Tourner dans le sens opposé le boulon ileté sur 1…1½ tour (environ 2 mm) pour régler l’écart. 17. Resserrer l’écrou du dispositif de protection contre le basculement. Respecter impérativement les couples de serrage, voir manuel d’installation.
  • Page 13 2 Montage Module de pesage hygiénique Contego® 18. Vériier si l’axe et/ou le rouleau peuvent tourner librement. Si l’axe et/ou le rouleau ne peuvent pas tourner, le module de pesage est gauchi et doit être ajusté : 19. Desserrer les vis.
  • Page 14 Module de pesage hygiénique Contego® 2 Montage 22. Pousser le soulet du pied de la citerne. 23. Mettre le soulet, le pousser systématiquement dans la rainure circonférentielle des plaques supérieure et inférieure, puis vériier que les transitions soient plates. Minebea Intec...
  • Page 16 Published by Minebea Intec GmbH | Meiendorfer Strasse 205 A | 22145 Hamburg, Germany Phone: +49.40.67960.303 | Email: info@minebea-intec.com www.minebea-intec.com...
