Palette monobloque centrale ajustable en angle
Le palette monobloque centrale ajustable en angle
est installé directement sur le système de siège pour
satisfaire aux utilisateurs qui ont besoin d'un système de
positionnement, mais préfèrent un repose-pied. La hauteur
et l'angle du palette monobloque centrale ajustable sont
réglables et s'opère en utilisant un support d'ajustement
d'angle ou un levier. L'angle de chaque repose-pied peut être
réglé individuellement.
Pour régler l'angle du palette centrale en utilisant le
support d'ajustement d'angle:
1. Retirez la quincaillerie de réglage de l'angle, du support
de réglage de l'angle. Voir la figure 12.
2. Ajustez le repose-pied à l'angle désiré. Voir la figure 12.
3. Réinstaller la quincaillerie de réglage de l'angle dans le
support de réglage de l'angle et serrer.
Pour régler l'angle du palette centrale avec le levier:
1. Tirer le levier vers le bas. Voir la figure 12.
2. Ajustez le repose-pied à l'angle désiré. Voir la figure 12.
Pour ramener la palette centrale en position neutre:
1. Tirer le levier vers le bas et appuyer sur la palette
centrale pour la decendre.
Pour ajuster la hauteur du palette centrale:
1. Retirez les vis de réglage de la hauteur. Voir la figure 12.
2. Faites glisser le repose-pied vers le haut ou vers le bas
jusqu'à la hauteur désirée.
3. Réinstaller les vis de réglage de la hauteur.
4. Répétez de l'autre côté si nécessaire.
Pour régler l'angle de chaque repose-pied:
1. Relevez le repose-pied et localisez la vis de réglage de
l'angle. Voir la figure 11.
2. Tournez la vis de réglage de l'angle pour élever ou
abaisser l'avant du repose-pied.

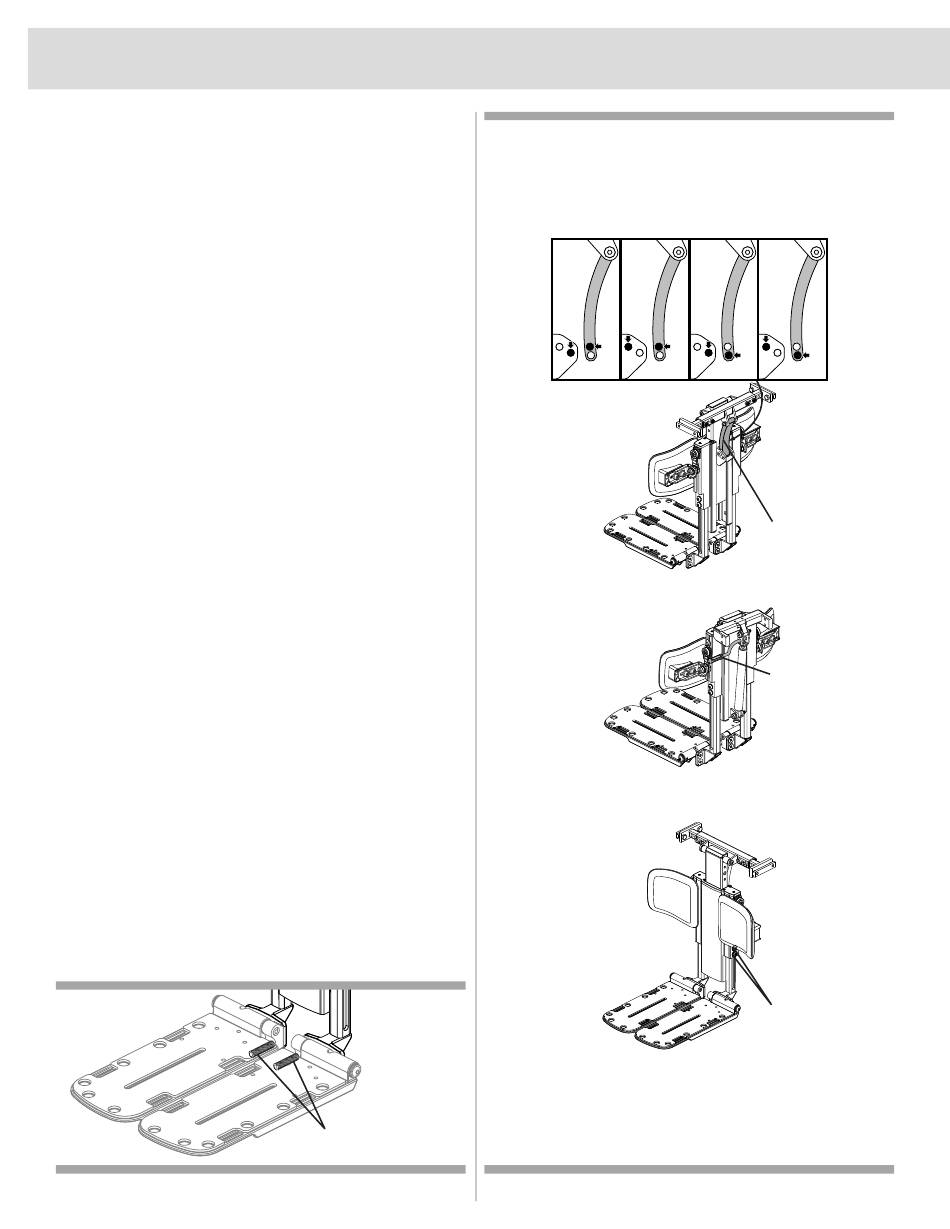

Figure 11. Réglage de l'angle du repose-pied
Vis de réglage
Figure 12. Palette monobloque centrale ajustable en angle
Quincaillerie de réglage de l'angle
-5°
0°
5°
10°
Support
de réglage
de l'angle
Levier
Vis de réglage
de la hauter
