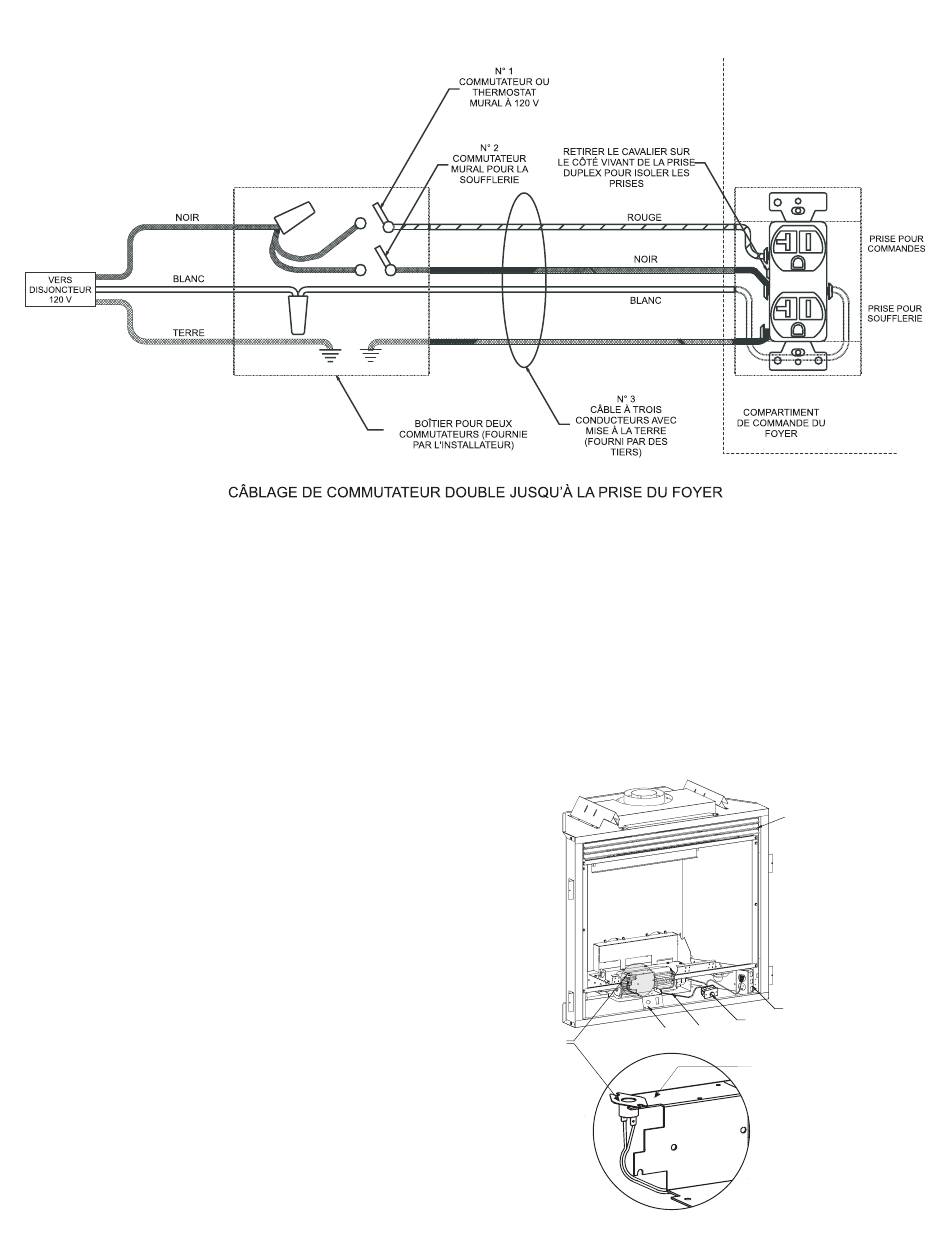

MODÈLES À PILOTE INTERMITTENT OU À SOUPAPE À ALLUMAGE DIRECT À 120 V
1
.
Pour câbler la prise du boîtier de jonction retirer le cavalier sur
le côté de la prise (côté vivant) pour diviser la prise. Ceci est
requis pour séparer les circuits de la soufflerie et de la soupape.
2.
L'alimentation pour les côtés commuté et sous tension de la prise
duplex doivent provenir de la même source d'alimentation. (Un
disjoncteur sur le panneau principal doit couper tout le courant).
3.
Un câble à trois conducteurs avec mise à la terre est
recommandé entre le boîtier à commutateurs mural et le foyer,
toutefois deux câbles à deux conducteurs avec mise à la terre
peuvent être utilisés au lieu d'un câble à trois conducteurs avec
mise à la terre si les fils noirs du thermostat et de l'interrupteur
de soufflerie sont identifiés.
4.
Deux interrupteurs muraux, ou un interrupteur mural et un
thermostat peuvent être utilisés pour activer les deux prises
indépendamment.
Attention : Si la conduite d'arrivée de gaz est déjà posée lors
de l'introduction de la soufflerie dans le foyer, prendre garde de
ne pas l'endommager lors de l'installation. Au besoin, déposer
la conduite d'entrée de gaz.
5.
Déposer le grillage supérieur et la porte vitrée.
6.
Introduire la soufflerie à l'intérieur, sur le fond du foyer.
Placer la soufflerie derrière la vanne de gaz, aligner
l'encoche au dos de la soufflerie sur la vis centrale à l'arrière
du foyer et pousser la soufflerie contre le mur arrière du
foyer. La turbine de la soufflerie doit être centrée d'avant
en arrière dans le foyer. Appuyer l'ensemble de la soufflerie
contre le mur arrière. Les aimants à l'arrière et sur le
dessous de la soufflerie suffisent à tenir l'ensemble en place.
7.
À l'aide de vis N° 10 X 1/2 po autotaraudeuses fournies, fixer la
cosse de m.a.l.t. rattachée à la base de la soufflerie au bas de
l'enceinte extérieure du foyer près du boîtier de jonction.
8.
Placer la commande de vitesse sur le côté droit de la vanne
de gaz. Fixer la commande de vitesse au fond du foyer. Les
aimants en dessous de la commande de vitesse suffisent à
tenir la commande en place.
Page FR2
9.
10. Introduire la fiche du cordon d'alimentation dans la prise de
11. Reposer la porte vitrée et la grille supérieure. Fermer la grille
12. L'installation de la soufflerie à vitesse variable FBB4
Empire Comfort Systems Inc. • Belleville, IL
La base (face plane) de l'interrupteur de commande de la
soufflante étant tournée vers le haut, l'introduire sous les
pattes de fixation du support de vanne. La base (face plane) de
l'interrupteur de commande de la soufflante doit être en contact
avec le fond du foyer. (Voir la vignette)
la boîte de jonction.
du bas sur le foyer.
REMARQUE : Cette soufflerie est équipée d'un
commutateur de commande du ventilateur activé par
la chaleur. La soufflerie s'activera lorsque le foyer sera
réchauffé, et s'arrêtera lorsque le foyer sera refroidi.
facultative est terminée.
SUPPORT DE
CAPTEUR DE
SOUPAPE
TEMPÉRATURE
DE COMMANDE
INSTALLATION DE
SOUFFLERIE FACULTATIVE
PRÉVUE POUR LES
MODÈLES AVEC GRILLE
SEULEMENT.
BOÎTIER DE
JONCTION
COMMANDE
DE VITESSE
ENSEMBLE DE
SOUFFLERIE
PORTE-CAPTEUR DE
TEMPÉRATURE DE
COMMANDE (DESSUS DU
SUPPORT DE SOUPAPE)
18862-5-0220
