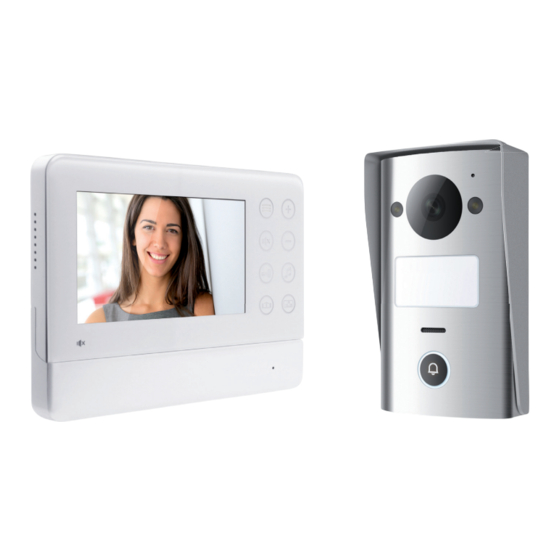

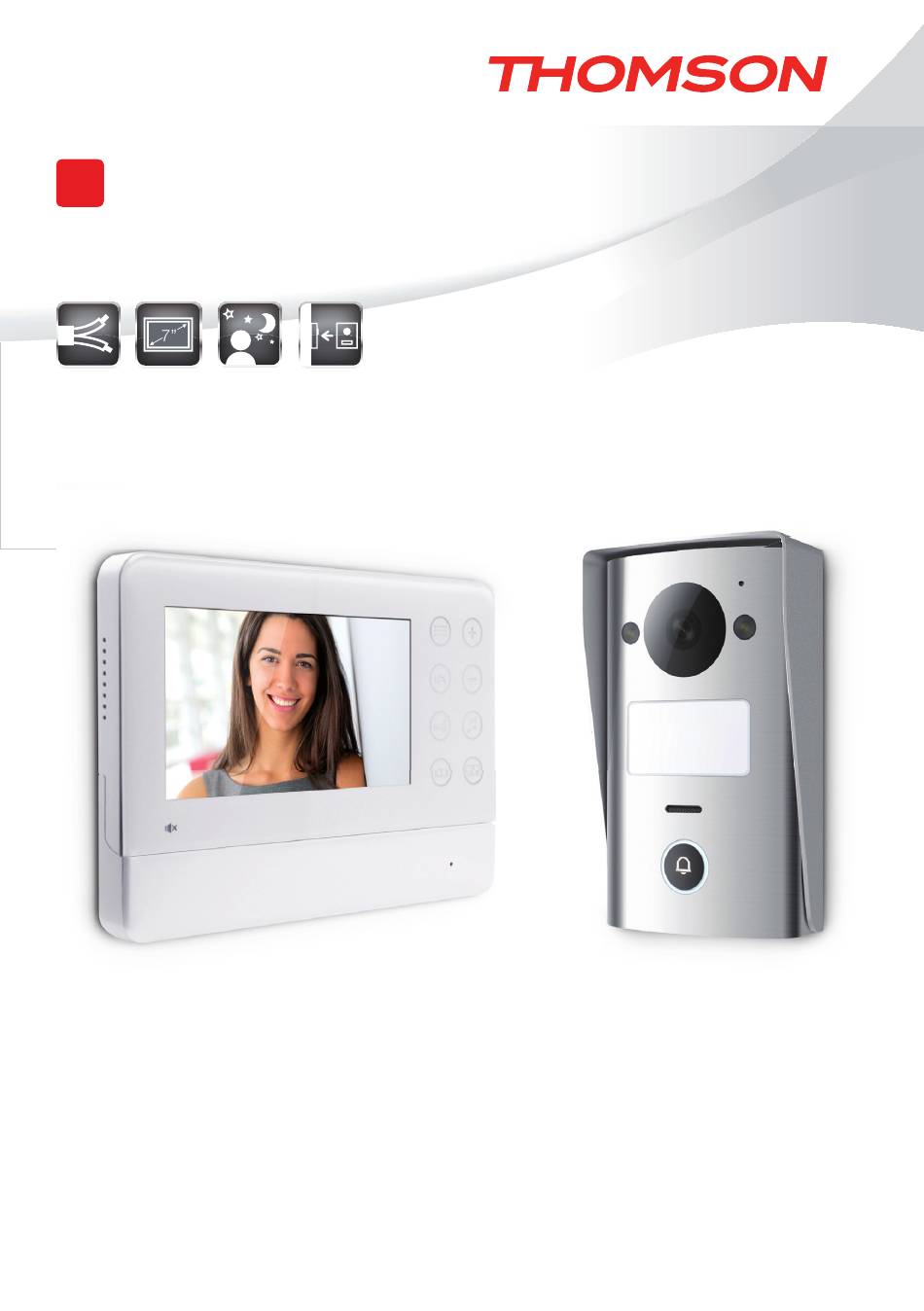

- Page 1 SMART 761 Interphone vidéo couleur 18cm réf. 512260 www.thomsonsecurity.eu...
-
Page 2: Table Des Matières
Interphone vIdéo couleur 18cm SOMMAIRE A - cOnSIgnES dE SécuRIté 1 - précautions d’utilisation 2 - entretien et nettoyage 3 - recyclage B - dEScRIptIOn du pROduIt 1 - contenu du kit 2 - moniteur 3 - support intelligent 4 - platine de rue 5 - adaptateur secteur 6 - plaque de fixation murale pour la platine de rue c - InStAllAtIOn... -
Page 3: A - Consignes De Sécurité
Interphone vIdéo couleur 18cm A - cOnSIgnES dE SécuRIté 1 - PRéCAUTIONS D’UTILISATION 2 - ENTRETIEN ET NETTOYAGE • Ne pas installer le moniteur dans des • Avant tout entretien, débrancher le produit du conditions extrêmes d’humidité, de secteur. température, de risques de rouille ou de • Ne pas nettoyer le produit avec des poussière. substances abrasives ou corrosives. • Ne pas installer le moniteur dans des lieux • Utiliser un simple chiffon doux légèrement froids ou sujets à de grandes variations de humidifié. températures. • Ne pas vaporiser à l’aide d’un aérosol, ce qui • La platine de rue ne doit pas être directement pourrait endommager l’intérieur du produit. -
Page 4: B - Description Du Produit
Interphone vIdéo couleur 18cm B - dEScRIptIOn du pROduIt 1 - CONTENU DU KIT 1 Moniteur Chevilles pour la fixation de la platine de rue, du moniteur et du support intelligent 2 Support intelligent 7 Vis pour la fixation de la platine de rue, du 3 Platine de rue moniteur et du support intelligent 4 Plaque de fixation murale de la platine de rue 8 Adaptateur secteur 15Vdc 1A pour l’alimentation 5 Vis pour le verrouillage de la platine de rue du moniteur sur sa plaque de fixation murale 9 Borniers de connexion... -
Page 5: Moniteur
Interphone vIdéo couleur 18cm B - dEScRIptIOn du pROduIt 2 - mONITEUR Vue avant Vue arrière 1 Microphone Touche de commande gâche électrique 2 Touche MENU 7 Touche choix de la sonnerie 3 Touche + / touche sonnerie Touche de commande portail 4 Touche sourdine 9 Touche prise de communication 5 Touche - / touche réglage du volume 10 Bornier de connexion pour support intelligent... -
Page 6: Support Intelligent
Interphone vIdéo couleur 18cm B - dEScRIptIOn du pROduIt 3 - SUPPORT INTELLIGENT 1 Bornier de connexion moniteur 4 Temoin de connexion alimentation 2 Borniers de connexion Rouge = Alimentation > 16V 3 Temoin de connexion moniteur supplémentaire Bleu = Alimentation < 16V OK Rouge = Erreur de connexion 5 Temoin de connexion platine de rue : Bleu = Connexion OK ou moniteur absent Rouge = Inversion de polarité Bleu = Câblage OK 6 Temoin de connexion platine de rue Rouge = Fils débranchés ou coupés Bleu = Connexion OK 4 - PLATINE DE RUE Vue avant Vue avant 1 Plaque de fixation de la platine de rue 6 Haut parleur... -
Page 7: Adaptateur Secteur
Interphone vIdéo couleur 18cm B - dEScRIptIOn du pROduIt Orientation de la caméra • Dévissez légèrement la vis au dos de la platine de rue. • Orientez la caméra à votre convenance puis revissez la vis. 5 - ADAPTATEUR SECTEUR Un adaptateur secteur 230Vac/15Vdc 1A est fourni dans le kit pour le moniteur. La platine de rue ne nécessite pas d’alimentation externe. 6 - PLAQUE DE FIXATION mURALE POUR LA PLATINE DE RUE Une plaque de fixation murale est fournie pour la platine de rue, elle est située à l’arrière de la platine de rue et est maintenue par une vis en position basse. -
Page 8: C - Installation
Interphone vIdéo couleur 18cm c - InStAllAtIOn 1 - CONNEXION DE LA PLATINE DE RUE ET DU mONITEUR Remarques : • La gâche électrique doit être de tension 12Vdc et d’intensité 1A maximum • La sortie pour motorisation de portail doit être connectée sur une entrée à contact sec (entrée pour contact à clé par exemple). Vers moniteur optionnel (non fourni référence 512265) vers gâche électrique 12V (non fournie) Adaptateur secteur 15Vdc 1A fourni Vers entrée à contact sec d’ouverture d’une motorisation de portail (non fournie) La section du câble à utiliser dépend de sa longueur : Connexion de la platine de rue au moniteur Longueur du câble Section à... -
Page 9: Installation De La Platine De Rue
Interphone vIdéo couleur 18cm c - InStAllAtIOn Connexion du contact alimenté (gâche électrique) à la platine de rue Longueur du câble Section à utiliser De 0 à 50m 0.75mm² 2 - INSTALLATION DE LA PLATINE DE RUE • La platine de rue est prévue pour être installée en saillie sur une surface verticale et plane. • Retirez la plaque de fixation murale à l’arrière de la platine de rue. • Fixez la plaque de fixation murale à... - Page 10 Interphone vIdéo couleur 18cm c - InStAllAtIOn • Passez les fils dans l’espace prévu à cet effet. • Branchez les borniers de connexion en respectant bien les couleurs.
-
Page 11: Diagnostic Et Montage
Interphone vIdéo couleur 18cm c - InStAllAtIOn 4 - DIAGNOSTIC ET mONTAGE • Une fois les connexions effectuées, avant mettre en place le moniteur, tous les témoins du support intelligent doivent être de couleur bleue : Temoin de connexion moniteur supplémentaire R ouge = Erreur de connexion B leu = Connexion OK ou moniteur absent Temoin de connexion alimentation : R ouge = Alimentation > 16V B leu = Alimentation < 16V OK Temoin de connexion platine de rue : R ouge = Inversion de polarité B leu = Câblage OK Temoin de connexion platine de rue : R ouge = Fils débranchés ou coupés B leu = Connexion OK • Si tous les témoins du support intelligent sont de couleur bleue, placer le moniteur dans son logement. Contrôler l’installation dans le cas... -
Page 12: D - Configuration
Interphone vIdéo couleur 18cm d - cOnfIguRAtIOn 1 Touche mENU : vous permet d’accéder aux options de configuration. 2 Touche + / touche sonnerie : vous permet de naviguer dans les options de configuration. Depuis l’écran principal, un appui long sur cette touche vous permet de sélectionner la sonnerie d’appel. Depuis l’écran principal, un appui court sur cette touche affiche les clichés des visiteurs qui se sont présentés en votre absence. 3 Touche - / touche réglage du volume : vous permet de naviguer dans les options de configuration. Depuis l’écran principal, un appui long sur cette touche vous permet de sélectionner le volume de la sonnerie d’appel. Touche de commande gâche électrique : si l’écran du moniteur est allumé, un appui sur cette touche déclenche l’ouverture d’une gâche électrique connectée à la platine de rue. La communication avec la platine de rue est temporairement coupée lors de la commande. Touche de commande portail : si l’écran du moniteur est allumé, un appui sur cette touche déclenche l’ouverture d’une motorisation de portail connectée à la platine de rue. La communication avec la platine de rue est temporairement coupée lors de la commande. -
Page 13: E - Utilisation
Interphone vIdéo couleur 18cm E - utIlISAtIOn 1 - RéGLAGES ET FONCTIONS ACCESSIBLES 1 Réglage de la luminosité. Appuyez sur les SUR LE mONITEUR touches + et - pour ajuster, appuyez sur la touche MENU pour valider et passer au réglage • Appuyez sur la touche Prise de communication suivant. pour allumer l’écran. 2 Réglage du contraste. Appuyez sur les • Appuyez ensuite sur la touche MENU pour touches + et - pour ajuster, appuyez sur la afficher les différents réglages. touche MENU pour valider et passer au réglage Votre produit dispose d’une fonction mémoire suivant. d’image, réglez la date et l’heure pour que les clichés 3 Réglage de la couleur. Appuyez sur les pris en votre absence soient automatiquement touches + et - pour ajuster, appuyez sur la datés. -
Page 14: F - Faq
Interphone vIdéo couleur 18cm f - fAq Symptômes Causes possibles Solutions C’est tout à fait normal Le diagnostic fourni par le Le support intelligent affiche un support intelligent est valide défaut (témoin rouge) lorsque uniquement quand l’écran est l’écran est allumé. déconnecté. L’adaptateur n’est pas connecté Vérifiez que tous les câbles au réseau électrique/ le moniteur d’alimentation sont correctement Le moniteur ne s’allume jamais n’est pas correctement inséré branchés. dans le support intelligent. La platine de rue et le support Retirez l’écran du support intelligent intelligent ne sont pas connectés... -
Page 15: G - Informations Techniques Et Légales
Interphone vIdéo couleur 18cm f - fAq La section des conducteurs Contrôlez la section des câbles utilisés n’est pas adaptée. à l’aide de la présente notice d’utilisation. La commande de portail La platine de rue et la Contrôlez les connexions ne déclenche jamais la motorisation de portail ne sont et l’entrée à utiliser sur la motorisation. pas connectées correctement. motorisation de portail à l’aide de la notice d’utilisation de la motorisation de portail. g - InfORMAtIOnS tEchnIquES Et légAlES 1 - CARACTéRISTIQUES GéNéRALES moniteur Nombre 20 sonneries au choix Carillons... -
Page 16: Garantie
Contactez les techniciens de notre service après vente au : 0 892 701 369 0,35 € / min Du lundi au vendredi de 9H à 12H et de 14H à 18H. Retrouvez l’intégralité de notre gamme Thomson sur... - Page 18 est une marque de TECHNICOLOR S.A. utilisée sous licence par : Avidsen France S.A.S - 32, rue Augustin Fresnel 37170 Chambray les Tours - France...
