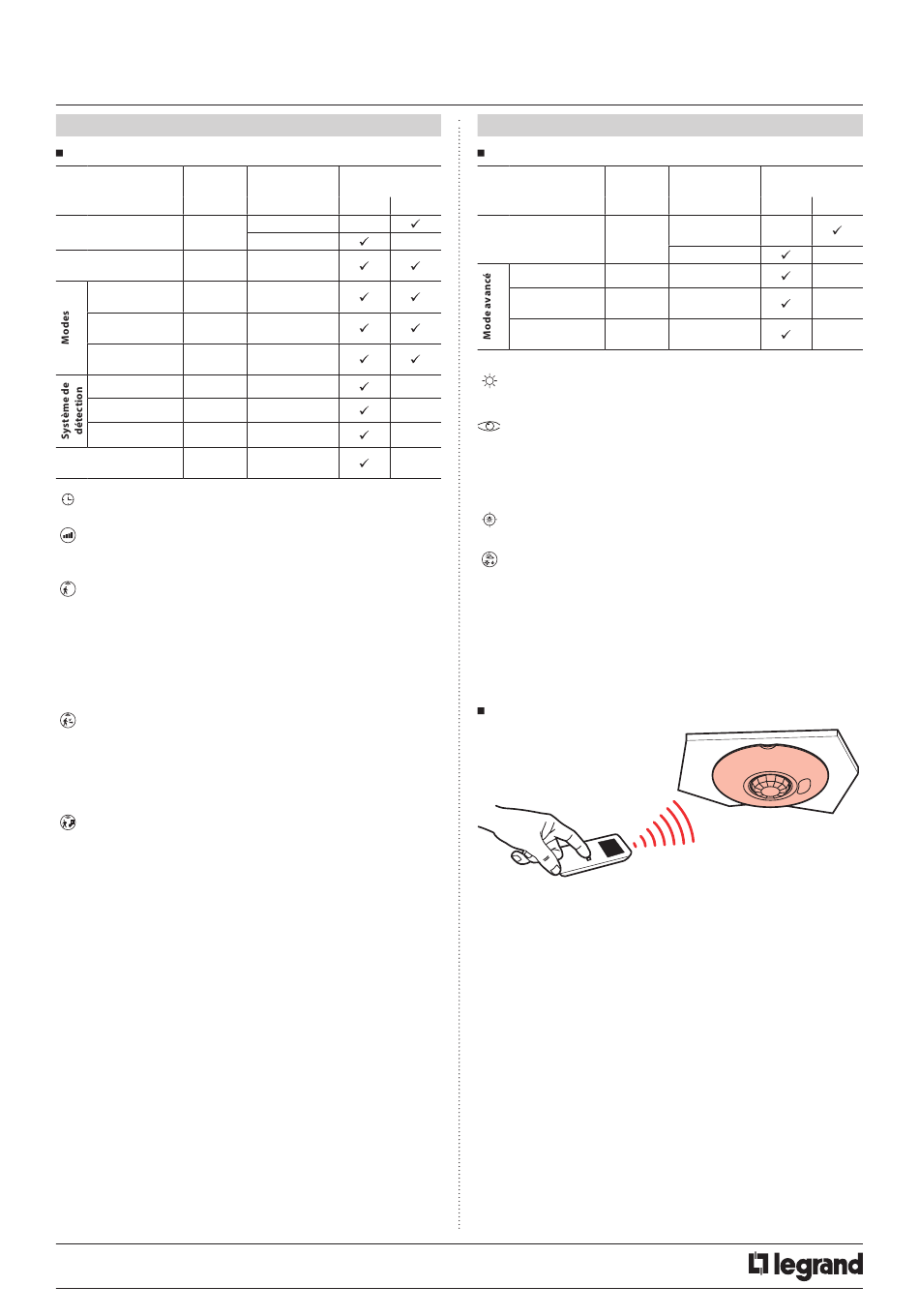

Inter détecteur PIR
8. RÉGLAGE
8.1 Paramètre de détection
Paramètres capteur
Valeur par
défaut
Temporisation
15 mn
PIR
Sensibilité
(très élevé)
Auto on/Auto off
Inactif
Mode passage
Actif
Manual on/Auto
Inactif
off
Initial
PIR
Maintenir
PIR
Redéclenchement
PIR
Alerte
Inactif
Temporisation : Durée d'allumage de la charge après une
détection.
Sensibilité : Réglage de la portée de détection.
Modes :
Mode Auto on/Auto off :
L'allumage se fait automatiquement :
- Sur détection de présence, si la luminosité naturelle est insuffisante.
L'extinction se fait automatiquement :
- Sur non présence et en fin de la temporisation réglée.
- Ou si la luminosité naturelle est suffisante (régulation activée).
Toute nouvelle détection provoque un déclenchement automatique si
la lumière est insuffisante.
Mode passage :
- Si aucune présence n'est détectée après 20 secondes suite à une
première détection, le produit coupera sa charge au bout de 3 minutes
- Si une nouvelle présence est détectée dans les 3 minutes après
première détection, l'appareil coupera sa charge au terme de la
temporisation réglée.
Mode Manual on/Auto off :
L'allumage se fait par commande manuelle, l'extinction est
automatique:
- Sur non présence et en fin de la temporisation réglée.
Après extinction, toute nouvelle détection dans un délai de 30 secondes
provoque un allumage automatique. La fonction redéclenchement doit
être activée.
Au delà de 30 secondes l'allumage se fait par commande manuelle.
Système de détection :
Détection initiale : Allumage de la charge dès la première détection si
la lumière naturelle est inférieur au seuil de luminosité.
Maintenir : La charge est maintenue active si une nouvelle présence est
détectée.
Redéclenchement : En mode manuel. A l'extinction, toute nouvelle
détection dans un délai de 30 secondes provoque un allumage
automatique.
Au delà de 30 secondes l'allumage doit être activé manuellement.
Disponible uniquement en mode Manuel on/Auto off
Alerte : un signal sonore est émis avant extinction. A 1 minute puis 30
secondes puis 10 secondes.
Fiche technique : S000074405FR-2
SOMMAIRE
Paramètres
Outils de
modifiables
configuration
0 882 30 0 882 35
3,5,10,15,20 min
−
0 - 59 min 59s
−
Bas, moyen,
haut, très élevé
Activer/
Désactiver
Activer/
Désactiver
Activer/
Désactiver
Non modifiable
−
Non modifiable
−
PIR, Désactiver
−
Activer/
−
Désactiver
Mise à jour le : 03/02/2016
8. RÉGLAGE (suite)
8.2 Paramètre de luminosité
Paramètres capteur
Valeur par
défaut
Seuil de luminosité
500 lux
Étalonnage
−
Régulation
Actif
Apport de
Auto
lumière
Seuil de luminosité : Valeur pour laquelle la charge s'allume si la
luminosité naturelle est inférieure au réglage fixé.
Fonction oeil : Valeur 0 (oeil sur outil de configuration 0 882 30)
permet d'enregistrer la luminosité ambiante de la pièce comme
seuil de luminosité.
Mode avancé :
Étalonnage : La luminosité ambiante mesurée avec un luxmètre
devra ensuite être transmise au détecteur.
Régulation : Extinction automatique de la charge 10 minutes après
le dépassement du seuil de luminosité additionné d'un seuil de
sécurité (ceci afin d'éviter les extinctions intempestives).
Apport de lumière : Quantité de lux supplémentaire apportée par
l'allumage de la charge.
Lorsque le paramètre apport de lumière est sur «auto» (valeur 0)
au niveau de l'outil de configuration 0 882 30 le détecteur calcule
automatiquement l'apport de lumière..
8.3 Modification des paramètres par les outils de configuration
• 0 882 35 : Outil de configuration simplifiée
• 0 882 30 : Outil de configuration avancée
Lorsque le détecteur reçoit un ordre IR via un outil de configuration,
il émet un bip sonore confirmant la prise en compte de la modification.
Pour plus de renseignement sur les paramètres, reportez vous à la fiche
technique du configurateur 0 882 30.
- Retour aux réglages d'usine :
1
appui : Appui court sur LEARN, clignotement lent de la LED.
er
2
appui : Maintenir 10 secondes sur LEARN jusqu'au clignotement
nd
rapide de la LED.
Créée le : 18/01/2013
Référence(s) : 0 488 04
Paramètres
Outils de
modifiables
configuration
0 882 30 0 882 35
20, 100, 300, 500,
−
1000 lux
0 - 1275 lux
−
0 - 99995 lux
−
Activer/
−
Désactiver
Auto - 1275 lux
−
6/8
