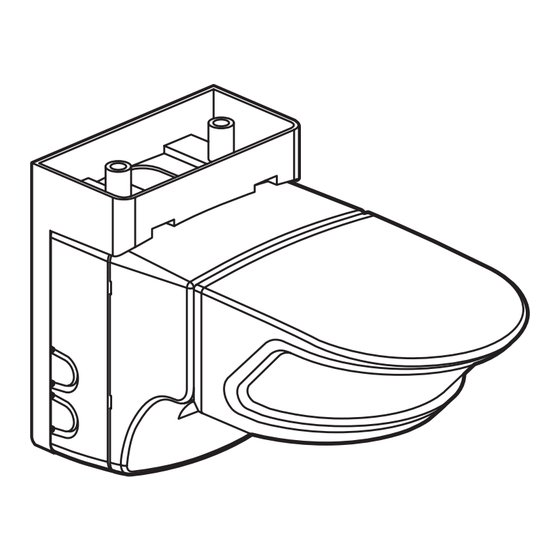

LEGRAND 0 488 14 Guide Rapide

Inter détecteur - PIR saillie RF
1. UTILISATION
Cet appareil permet la commande automatique d'une source lumineuse par
détection de mouvement dans sa zone de surveillance.
Détecteur de mouvement à angle de détection de : 270° à l'horizontale
Orientation verticale : 90°
Type de détection : infrarouge (PIR)
Type de montage : mur et plafond
2. CARACTÉRISTIQUES TECHNIQUES
Tension : 100-230 V~
Fréquence : 50 / 60 Hz
Consommation à vide : 0,74 W
Sortie par contact normalement ouvert relié à la phase
Câblage : 2 x 2,5 mm 2
Se monte en saillie
Poids : 205 g
Tenue aux chocs : IK04
Pénétration des corps solides et liquides : IP55
Température d'utilisation : -5°C à +45°C
Température de stockage : -20°C à +70°C
Technologie : radiofréquence 2,4 GHz - Produit certifié Zigbee - Profil
spécifique au fabricant - Maillage de réseau sans fil
Touche AUX GROUP
Touche NETWORK
Led NETWORK
Led de réception IR
Led LEARN
Touche LEARN
Témoin vert de détection
Touche LIGHT GROUP
1
230 V~ 2000 W 8,5 A
110 V~ 1000 W 8,5 A
Fiche technique : S000079749FR
SOMMAIRE
2 3
2000 W 8,5 A 1000 VA
1000 W 8,5 A 500 VA
Mise à jour le :
87045 LIMOGES Cedex
Téléphone : (+33) 05 55 06 87 87 - Télécopie : (+33) 05 55 06 88 88
Référence(s) : 0 488 14
3. COTES D'ENCOMBREMENT
1
Lampe à incandescence
2
Lampe à halogène
3
Lampe à halogène à transfo ferromagnétique ou électronique séparés
4
Tubes fluorescents
5
Lampe fluocompactes à ballasts intégrés
6
Lampe fluocompactes à ballasts ferromagnétique ou électronique séparés
7
Contacteurs
4 5
4,3 A 10x(2x36 W) 4,3 A 500 VA
4,3 A 5x(2x36 W) 4,3 A 250 VA
SOMMAIRE Page
1. Utilisation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2. Caractéristiques techniques . . . . . . . . . . . . . .1
3. Cotes d'encombrement . . . . . . . . . . . . . . . . . .1
4. Raccordement . . . . . . . . . . . . . . . . . . . . . . . . . . .2
5. Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
6. Réglages. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
7. Performance . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
8. Entretien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
9. Normes et agréments . . . . . . . . . . . . . . . . . . . .4
166
6 7
2,1 A 1000 VA 4,3 A
I max. o 2A
2,1 A 500 VA 4,3 A
Créée le : 17/05/2013
1/4
