RESSORT DE MISE EN COURT-CIRCUIT
Les avertisseurs System Sensor ont un ressort de mise en court-circuit situé entre
les bornes 2 et 3 de la plaque de fixation et qui permet de vérifier la continuité du
système une fois que le raccordement du système est terminé, mais avant l'installation
du produit final. (Voir la Figure 3.) Ce ressort de mise en court-circuit se dégagera
automatiquement à l'installation du produit pour permettre la supervision du produit
final.

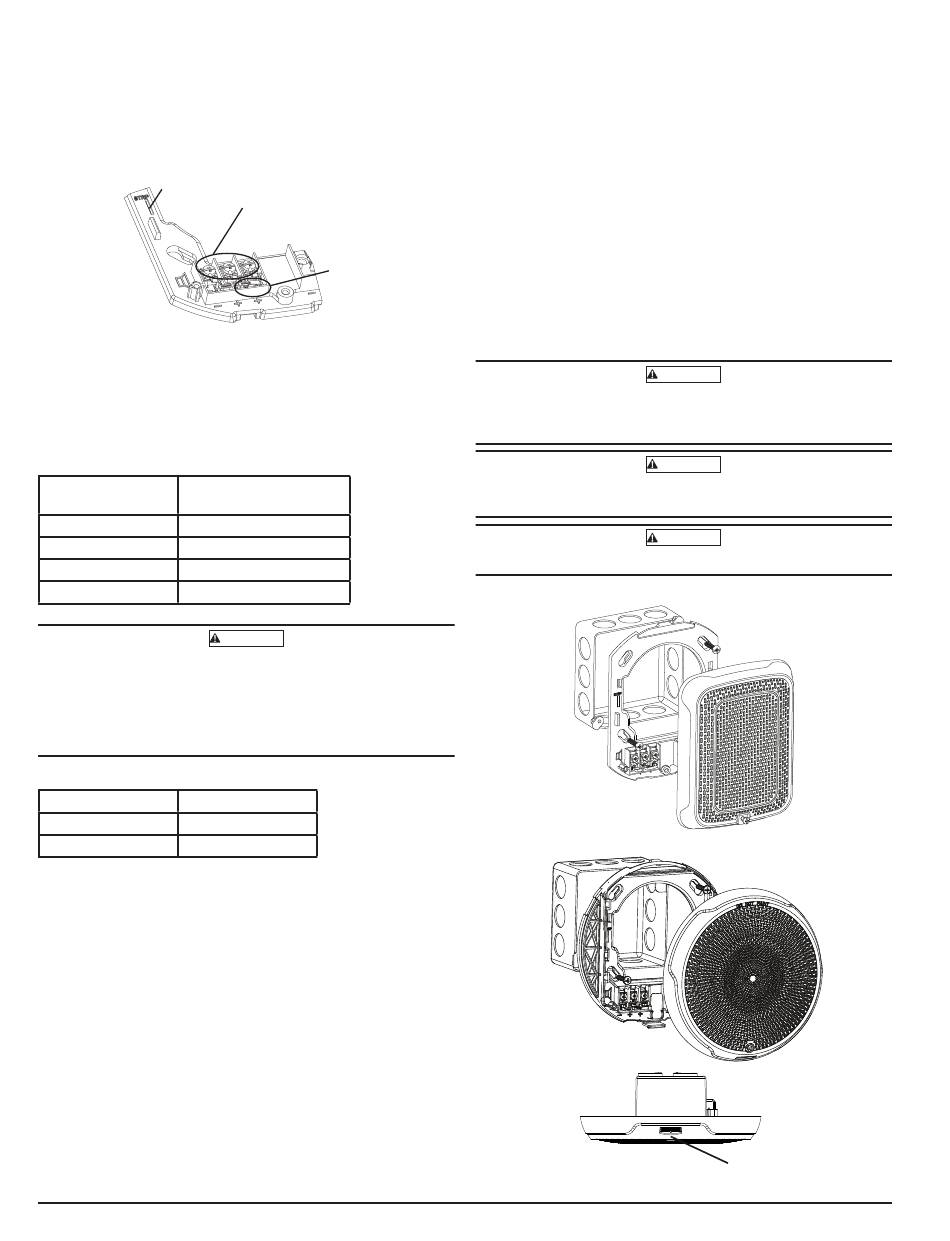

FIGURE 3. RESSORT DE MISE EN COURT-CIRCUIT
Guide de
dénudage
RÉGLAGES DE LA PUISSANCE
System Sensor propose une vaste plage de réglages de la puissance de ¼, ½, 1, et 2 W
qui répondront à vos besoins de protection des personnes.
Les données sur les niveaux sonores conformes aux normes UL se trouvent au Tableau
1. Les caractéristiques directionnelles se trouvent au Tableau 2.
TABLEAU 1. NIVEAUX SONORES EN FONCTION DES RÉGLAGES
DU TRANSFORMATEUR
Réglage
UL en chambre anéchoïque
¼ W
½ W
1 W
2 W
Les niveaux de signal supérieurs à 130 % de tension nominale peuvent en-
dommager le haut-parleur. Par conséquent, un branchement à la mauvaise
prise pourrait endommager le haut-parleur. Alors, si l'on choisit la prise à
25 V alors qu'on utilise un haut-parleur de 70,7 V, le haut-parleur pourrait être endom-
magé. Il faut s'assurer de sélectionner la bonne prise en fonction de la combinaison
puissance-tension recherchée.
TABLEAU 2. CARACTÉRISTIQUES DIRECTIONNELLES
Angle (degrés)
70°
90°
BORNES DE RACCORDEMENT
1. Négatif (-). Entrée et sortie
2. Positif (+). Entrée et sortie
3. Fil positif (+). Entrée et sortie
Ressort
de mise
en court-circuit
A0499-02FR
(dBA à 10 po)
79
82
85
88
MISE EN GARDE
Décibels
-3dB
-6dB
MONTAGE ET DÉMONTAGE DES APPAREILS
1. Fixer la plaque de fixation au boîtier électrique avec les deux vis de type Phillips
fournies. (Voir les Figures 4 et 5.)
2. Connecter les fils sur place selon la désignation des bornes. (Voir la Figure 1.)
3. Si le produit n'est pas prêt à installer pour le moment, utiliser le protecteur pour
éviter de contaminer les bornes de la plaque de fixation.
4. Pour fixer le produit à la plaque de fixation :
a. Retirer le protecteur.
b. Accrocher les languettes sur le dessus du boîtier du produit dans les fentes de la
plaque de fixation.
c. Faire tourner le produit pour que ses broches puissent être en prise avec les bornes
de la plaque de fixation. S'assurer que les languettes au dos du boîtier du produit
sont complètement en prise avec la plaque de fixation.
d. Tenir le produit en place avec la main et fixer fermement le produit en place en
resserrant la seule vis de fixation qui se trouve à l'avant du boîtier du produit.
Modèles au plafond : Pour retirer le produit de la plaque de montage, desserrez la
vis de fixation et appuyez sur le bouton de verrouillage.
Les languettes qui servent à maintenir le produit en place ne servent pas à le fixer de
façon permanente à la boîte arrière. Il faut que le produit soit fermement fixé à la boîte
arrière à l'aide des vis fournies.
Le revêtement de finition réalisé en usine ne doit pas être modifié : ne pas peindre le
produit.
Ne pas trop serrer les vis de la plaque de fixation; cela pourrait faire courber la plaque.
FIGURE 4. HAUT-PARLEUR MURAL
FIGURE 5. HAUT-PARLEUR AU PLAFOND
2
MISE EN GARDE
MISE EN GARDE
MISE EN GARDE
Bouton de
verrouillage
A0576-00
I56-3577-003
12/13/2018
A0500-01
A0501-02
