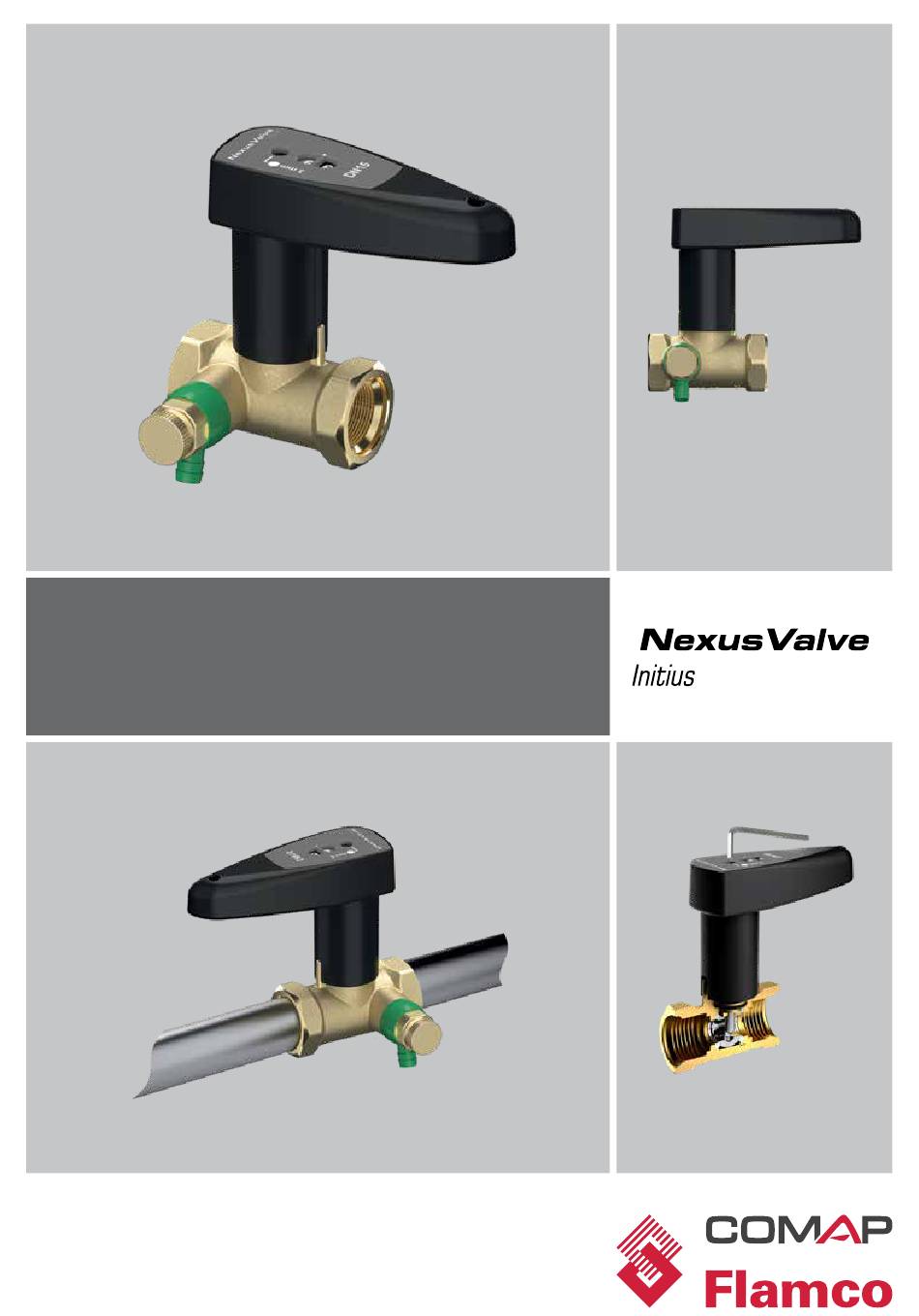

- Page 1 Vanne d'arrêt préréglable avec dispositif de vidange...
-
Page 3: Table Des Matières
Consignes de sécurité Règlementations/dispositions Application Mise en service Opérations effectuées sur l‘installation Responsabilité Introduction Description Avantages Design Réglage du flux Fonctionnement Montage Fiche technique du produit Aperçu des produits NexusValve Initus DN 15-32 filetage femelle/femelle Diagrammes de flux Réglages de la vanne... -
Page 4: Consignes De Sécurité
1. Consignes de sécurité Veuillez lire attentivement les instructions avant de procéder à l’installation Seule une société spécialisée et agréée devrait être autorisée à effectuer le montage et la mise en service du matériel. Avant de commencer le travail, familiarisez-vous avec toutes les pièces et leur fonctionnement. Les exemples d’application contenus dans le présent manuel d’instructions sont des suggestions illustrées. -
Page 5: Application
VDI 6002 fiche 2 : Utilisation dans des foyers d’étudiants, des résidences pour personnes du troisième âge, des hôpitaux, des pis- cines couvertes et des campings Attention : Avant toute opération de câblage électrique sur des pompes et systèmes de commande, ces modules doivent être cou- pés de l’alimentation en tension de manière conforme. -
Page 6: Introduction
2. Introduction NexusValve Initus Vanne d'arrêt avec dispositif de préréglage et de drainage NexusValve Initus DN 15 - DN 32 ½" - 1 ¼" 2.1 Description La NexusValve Initus est une vanne d'arrêt compacte qui offre également la possibilité de réduire le flux selon les besoins au moyen d'un préréglage. -
Page 7: Design
2.3 Design La NexusValve Initus combine une fonction d'arrêt et un préréglage en un seul robinet. L'axe de commande intégré dans la vanne d'arrêt NexusValve Initus permet un préréglage indépendant de la vanne d'arrêt. Le préréglage n'est pas perdu lors de l'ouverture ou de la fermeture du robinet. -
Page 8: Fonctionnement
La NexusValve Initus n'a pas de sens d'écoulement du flux prescrit 2.5 Fonctionnement La NexusValve Initus est utilisée comme vanne d'isolement indépendante avec préréglage. Elle permet de fermer des sections individuelles de l’installation ou des consommateurs. Le flux peut être facilement ajusté selon les besoins. Le dispositif de vidange intégré... -
Page 9: Montage
2.6 Montage La Vanne NexusValve Initius peut être installée indépendam- ment du sens du flux. La Vanne NexusValve Initius peut être installée 360° autour de l’axe du tube. L’espace d’installation est requis pour assurer l’isolement sur 90°. La Vanne NexusValve Initius requiert un espace d’installation spécifique pour assurer l’isolement via la vanne quart de tour. -
Page 10: Fiche Technique Du Produit
3. Fiche technique du produit 3.1 Aperçu des produits Plage de flux Taille 0,005 - 0,147 19 - 530 1,71 DN 15 0,015 - 0,325 55 - 1 170 4,40 DN 20 0,023 - 0,603 84 - 2 170 7,46 DN 25 0,086 - 1,250 310 - 4 500... - Page 11 3. Fiche technique du produit Vanne Article Diamètre Plage de flux Plage de flux nominal Pouces DN 15 MN80597.740 ½" 1,71 0,005 - 0,147 19 - 530 DN 20 MN80597.741 ¾" 4,40 0,015 - 0,325 55 - 1 170 DN 25 MN80597.742 1"...
-
Page 12: Diagrammes De Flux
3. F iche technique du produit 3.3 Diagrammes de flux Le diagramme illustre la chute de pression totale à travers l'Initus NexusValve pour un préréglage et un débit spécifiés. Le réglage minimum de l'échelle numérique est de 0,0 et le réglage maximum (une vanne complètement ouverte) est de 9,9. Cent positions différentes par incréments de 0,1 sont possibles, chacune représentant une valeur Kv différente. - Page 13 3. F iche technique du produit DN 20 - filetage femelle/femelle Pressure drop across valve Position 0.09 0.08 0.07 0.06 0.05 0.04 0.03 0.02 Flow 0.01 0.015 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.20 0.325 55.1 252 288 324 360 1170...
- Page 14 3. F iche technique du produit DN 25 - filetage femelle/femelle Pressure drop across valve Position 0.09 0.08 0.07 0.06 0.05 0.04 0.03 0.02 Flow 0.01 0.023 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.20 0.30 0.40 0.50 0.603 83.5 216 252 288 324 360...
- Page 15 3. F iche technique du produit DN 32 - filetage femelle/femelle Pressure drop across valve Position 0.09 0.08 0.07 0.06 0.05 0.04 0.03 0.02 Flow 0.01 0.087 1.25 1080 1440 1800 2160 2520 2880 3240 3600 4500...
-
Page 16: Réglages De La Vanne
3. F iche technique du produit 3.4 Réglages de la vanne Les valeurs Kvs et les valeurs Kvs se réfèrent à la chute de pression dans la vanne et sont utilisées pour planifier l'installation et dimensionner les pompes en fonction des réglages spécifiques de la vanne. - Page 17 3. F iche technique du produit DN 20 - filetage femelle/femelle Réglage Réglage Réglage Réglage Réglage m³/h m³/h m³/h m³/h m³/h 0,12 0,31 0,64 0,98 1,33 0,13 0,34 0,67 1,02 1,37 0,14 0,37 0,70 1,05 1,40 0,16 0,40 0,74 1,09 1,44 0,17...
- Page 18 3. F iche technique du produit DN 25 - filetage femelle/femelle Réglage Réglage Réglage Réglage Réglage m³/h m³/h m³/h m³/h m³/h 0,34 0,48 0,93 1,55 2,21 0,34 0,51 0,98 1,62 2,27 0,34 0,55 1,04 1,68 2,34 0,35 0,59 1,10 1,75 2,40 0,35...
- Page 19 3. F iche technique du produit DN 32 - filetage femelle/femelle Réglage Réglage Réglage Réglage Réglage m³/h m³/h m³/h m³/h m³/h 1,85 2,45 3,28 4,20 5,24 1,89 2,53 3,36 4,30 5,34 1,94 2,61 3,45 4,40 5,46 1,99 2,69 3,54 4,50 5,57 2,05...
- Page 20 Remarques...
- Page 21 Remarques...
- Page 22 Remarques...
-
