Installazione del rivelatore

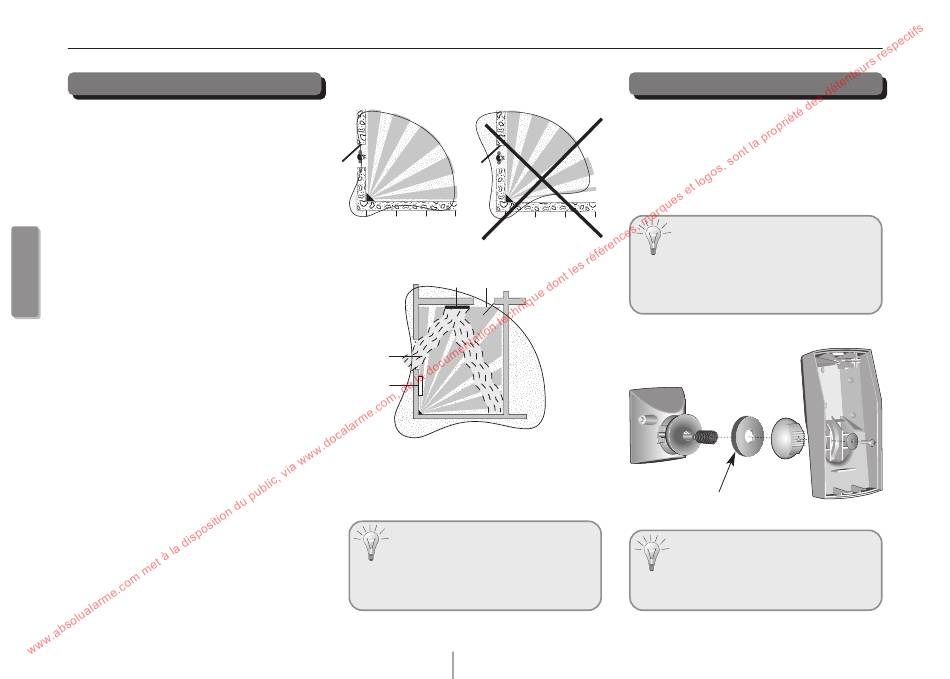

Scelta del luogo d'installazione

Il rivelatore infrarosso deve essere instal-
lato:
• all'interno degli ambienti protetti,
• verticalmente a circa 2,20 metri dal ter-
reno parallelo allaparete,
• perpendicolarmente agli ingressi da pro-
teggere, la rivelazione volumetrica è più
efficace se l'intrusione avviene perpendi-
colarmente ai fasci di rivelazione,
• orientato verso l'interno dei locali da
proteggere,
I
• in modo di non sovrapporre i settori di
rivelazione a quelli di un altro rivelatore
doppia tecnologia.
Il rivelatore infrarosso non deve essere
installato:
• in una posizione che possa essere col-
pita direttamente dai raggi del sole o da
una sorgente luminosa molto potente (fari,
lampade...),
• direttamente di fronte o al di sopra di
una fonte di calore (termosifone, bocchette
di ventilazione...),
• in direzione di una parete al cui esterno
possa esserci passaggio di persone (corri-
doi, pianerottoli, marciapiedi...). Il passag-
gio di persone all'
• all'esterno o in posizioni soggette a cor-
renti d'aria,
• direttamente su di una parete metallica o
vicino a sorgenti di disturbo elettromagne-
tico (computer, contatori elettrici...).
0 m 4 m 8 m 12 m
0 m
Corretto
specchio porta
finestra
termosifone
Area a microonda troppo estesa
Attenzione al corretto
orientamento del rivelatore,
poiché le microonde attraversano
le pareti
18
Fissaggio
Il rivelatore è già montato sullo snodo. Se
si rende necessario smontare lo snodo, è
necessario rimontarlo seguendo attenta-
mente l'ordine d'assemblaggio dei compo-
nenti meccanici illustrato nella figura
seguente.
4 m 8 m 12 m
Ad ogni diverso tipo di fissaggio
Errato a parete (su snodo, a parete,
ad angolo) corrisponde un diverso
posizionamento del perno
d'autoprotezione.
Vista interna dello snodo
Anello dentato dello snodo
L'apertura e smontaggio
dello snodo sono necessari
esclusivamente per un fissaggio
a parete o ad angolo.
