Étapes d'assemblage

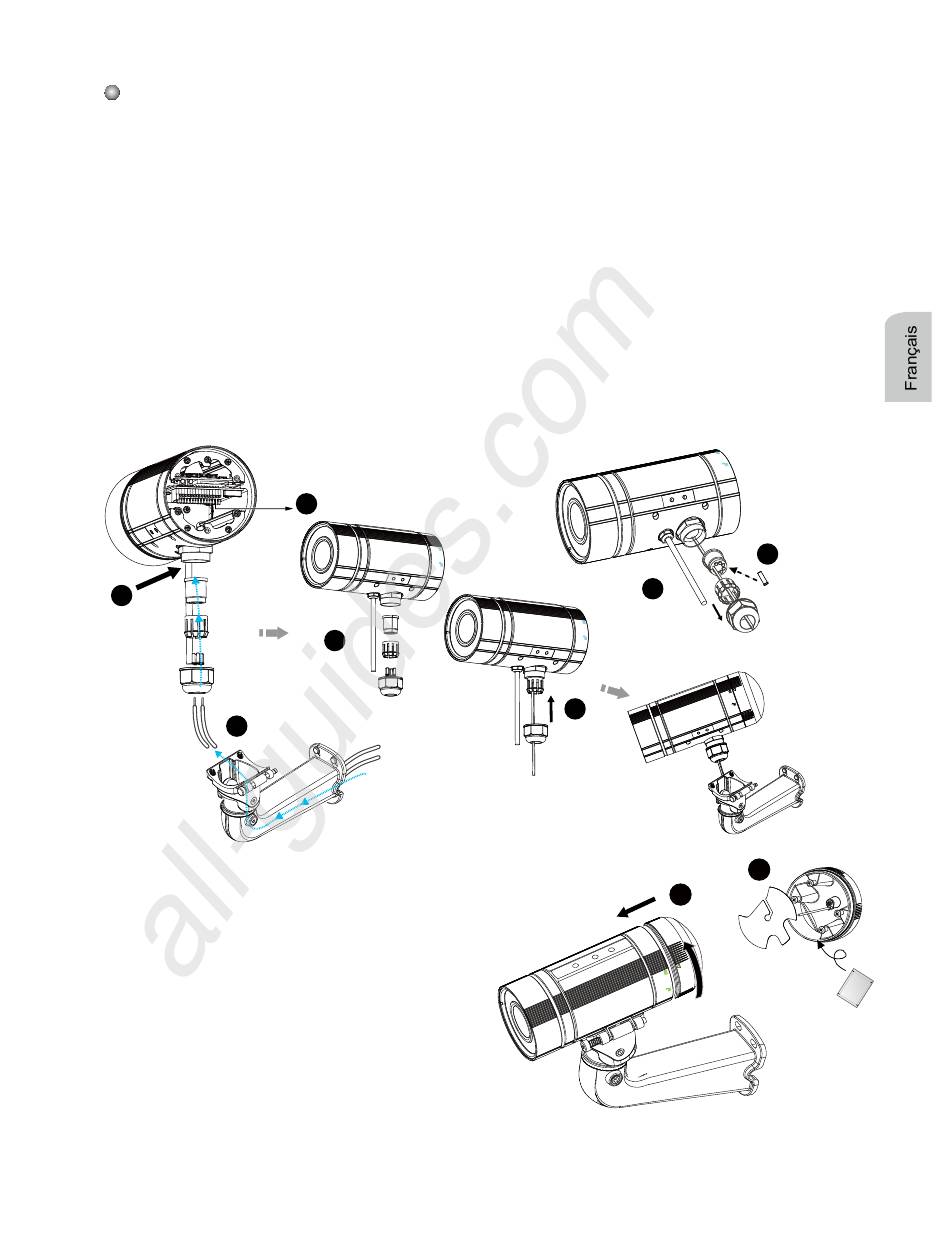

1. Démontez les composants du connecteur imperméable en pièce (A) ~ (E) comme montré ci-
dessus.
2. Ouvrez le couvercle arrière de la caméra de réseau.
3. Enlevez le taquet en caoutchouc du fond de la caméra de réseau et serrez l'écrou (A) fermement.
4. Vous pouvez choisir d'utiliser les entrées 24VCA ou 12VCC comme source d'alimentation, veuillez
passer les lignes d'alimentation à travers le support de fixation mural et le connecteur étanche (E
-> D -> B -> A) comme illustré ci-dessous. Passez les lignes d'alimentation à travers le joint en
caoutchouc (B), puis reliez les lignes d'alimentation au bornier. .
5. Si vous avez des dispositifs externes tels que des senseurs et des alarmes, alimenter les câbles
à travers le support de bâti mural et le connecteur imperméable (E --> D --> B --> A) suivant
l'illustration ci-dessous. Référer vous alors à la définition de goupille pour les connecter au bloque
terminal général d'entrée-sortie I/O. Note : La mesure de câble recommandée est de 2.0 ~ 2.8mm.
6. Pousser le joint (B) dans le logement (D).
7. Insérer les joints (C) dans les trous vides sur le joint (B) pour éviter l'humidité.
8. Fixer l'écrou de cachetage (E) fermement.
(A)
(B)
3
(D)
(E)
4
9. Ouvrez le sac en aluminium sous-vide et
sortez le sachet absorbeur d'humidité.
Attachez ce sachet à l'intérieur du capot
arrière, derrière la matière isolante, puis
resserrer le capot arrière. (Veuillez remplacer
le sachet absorbeur d'humidité par un
nouveau à chaque fois que vous ouvrez le
capot arrière.)
All manuals and user guides at all-guides.com
5
4
FR-41
6
(B)
(D)
8
(E)
9-2
7
(C)
9-1
9-2
