Kit CCO

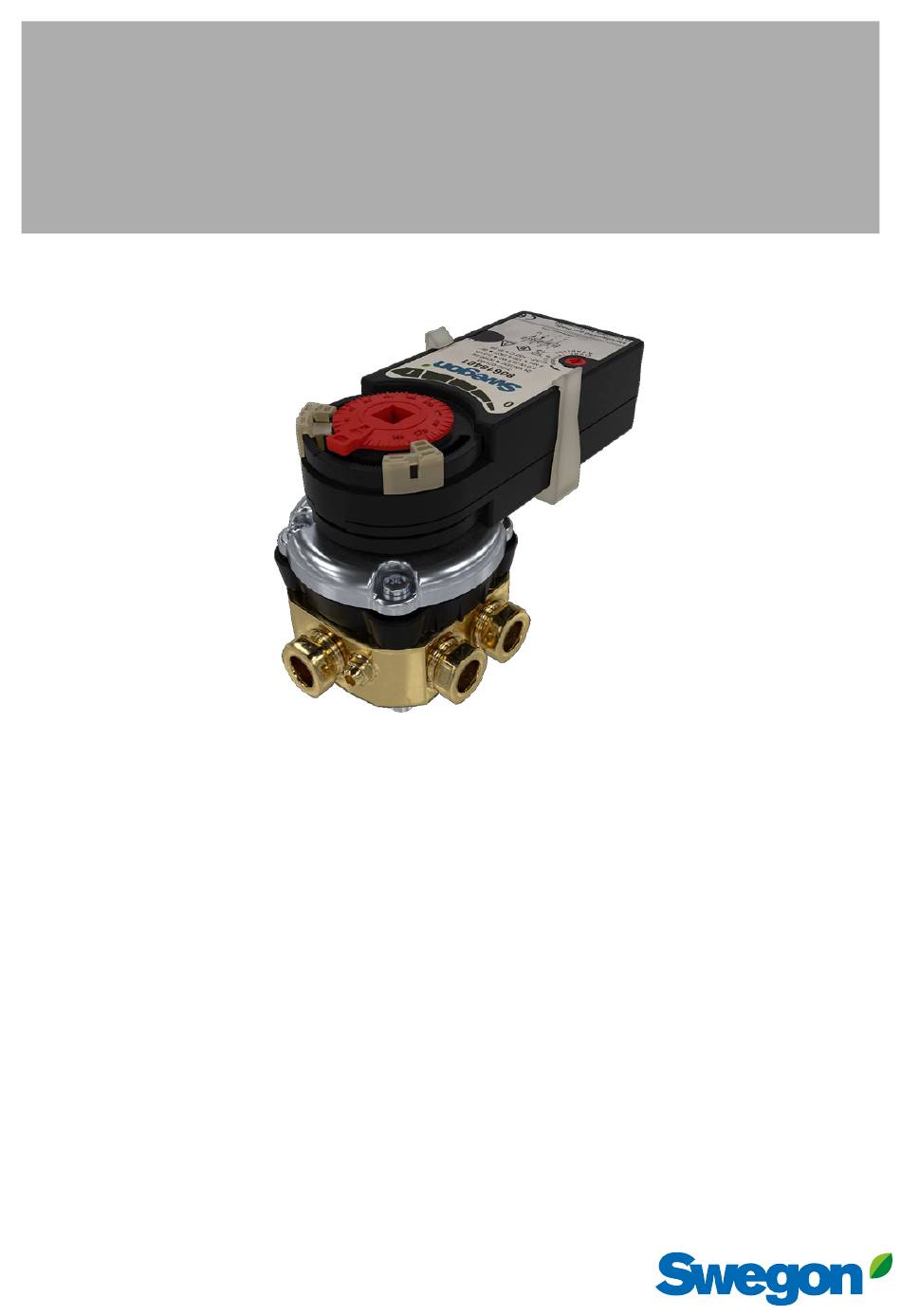

Compact Change Over - vanne change-over motorisée à 6 voies
QUELQUES CARACTÉRISTIQUES
Permet le chauffage et le refroidissement dans les
○
équipements munis d'un seul circuit au niveau de
l'échangeur de chaleur
○
Régulation précise du débit
Système 4 tubes pour le refroidissement et le chauffage
○
Vanne PN10, DN10
○
Kvs 0,9 m
/h
○
3
○
Coefficients Kv distincts pour le refroidissement/
chauffage
Moteur 24 V 2-10 V
○
○
Capacité de refroidissement et de chauffage maximale
lorsque l'échangeur de chaleur est utilisé dans sa totalité.
○
Un seul servomoteur et une seule vanne, au lieu du
double système habituel
Publicité
Table des Matières
Manuels Connexes pour Swegon CCO
Sommaire des Matières pour Swegon CCO
- Page 1 Kit CCO Compact Change Over - vanne change-over motorisée à 6 voies QUELQUES CARACTÉRISTIQUES Permet le chauffage et le refroidissement dans les ○ équipements munis d’un seul circuit au niveau de l’échangeur de chaleur ○ Régulation précise du débit Système 4 tubes pour le refroidissement et le chauffage ○...
-
Page 2: Description Technique
Que ce soit pour le système de chauffage ou de refroidissement, Chauffage Swegon recommande une qualité d’eau conforme à la norme VDI 2035-2. Il est recommandé d’installer un dégazeur sous vide pour pouvoir maintenir la teneur d’oxygène présent dans l’eau sous les niveaux prescrits par la norme VDI 2035-2 (<0,1 mg/l),... -
Page 3: Conception Technique/Mécanique
Le diagramme (traits rouges) indique que l’objectif est atteint au coefficient Kv préparamétré entre F et G, c’est- à-dire que la vis doit être ouverte d’environ 2,5 tours (voir tableau ci-dessus). 22/03/2021 Swegon se réserve le droit de modifier les caractéristiques de ses produits. -
Page 4: Données Techniques
Figure 3. Brancher le tuyau à minimum 35 mm de la vis de réglage. Figure 4. Connexions : Six connexions 3/8”. Fourni avec raccords à colliers de serrage pour tuyaux Ø 12 mm. Swegon se réserve le droit de modifier les caractéristiques. 22/03/2021... -
Page 5: Dimensions Et Poids
Figure 5. Dimensions, moteur, vue du dessus. Classe de protection IP54 CE (2004/108/CE) Connexions 1 2 3 4 BU BN BK GY ▲ ▼ ∼ Υ U Figure 6. Dimensions, moteur, vue latérale. 22/03/2021 Swegon se réserve le droit de modifier les caractéristiques de ses produits. -
Page 6: Dimensions, Vanne Avec Moteur Monté
Figure 7. Dimensions, vanne avec moteur, vue latérale Figure 8. Dimensions, vanne avec moteur, vue du dessus. (A, libération de la boîte de vitesse du moteur) Maintenance La vanne et le moteur ne nécessitent aucune maintenance. Swegon se réserve le droit de modifier les caractéristiques. 22/03/2021...
