pratique pour donner une position commode pour le tube de bras lorsqu'il se repose dans le porte-
bras. (Fig. 1)
Si un porte-bras séparé est utilisé, il doit être placé de telle manière que le bras prenne appui sur lui,
et à une distance appropriée du disque.
Repérez le centre de la bague du bras et vérifiez qu'il est distant de 212 mm (8 5/16 ") par rapport au
centre du plateau tourne-disque. Puis percez à un diamètre de 20 mm (13/16 "). De même, si un
porte-bras séparé est utilisé, percez à un diamètre de 10 mm (13/32 ") pour la bague correspondant
au porte-bras, a environ 155 mm (6 1/8 ") à l'avant du trou de 20 mm.
Sortez le caoutchouc noir, qui est pressé sur le corps lourd du bras de lecture. Ensuite la bague avec
le socle du bras est logé dans le trou de Ø 20 mm pour que l'extrémité étroite de la plaque noire en
forme de poire soit orienté vers l'avant.
Mettez le tube du bras au-dessus du socle du bras avec les 5 picots insérés dans les 5 trous dans le
plexiglas dans la bride du tube de bras. Fixer le tube de bras avec l'écrou cannelé vissé sur le filetage
traversant la bride du tube de bras. (Serrer l'écrou autant que vous pouvez avec vos doigts.)
La position de la plaque noire en forme de poire doit être ajustée de sorte que le tube du bras puisse
se déplacer avec un angle approprié sur le plateau tourne-disque et pour que le tube du bras puisse
se reposer dans le porte-bras à une distance convenable du plateau tourne-disque : Déplacez le tube
du bras reposant sur le support du levage du pick-up à fond à l'extrémité du levier de levage du pick-
up. Puis tourner la plaque en forme de poire, de telle sorte que la pointe de lecture soit en ligne avec
la direction du centre de l'axe du plateau tourne-disque et le centre de l'écrou cannelé.
Ensuite, mettez le gros écrou sur le filetage de la bague et serrez - faire en sorte que la bague avec la
plaque en forme de poire ne tourne pas. L'extrémité du levier de levage du pick-up doit supporter le
tube de bras, alors qu'il est dirigé vers l'axe du plateau tourne-disque (Fig. 1).
Montage du câble et de l'amplificateur
Insérez la prise du cordon dans la douille se trouvant en dessous de la colonne du bras. Assurez-vous
que le gros écrou maintenant le socle du bras soit en place avant de pousser le connecteur du câble
du bras de lecture dans le socle du bras. Essayez d'éviter de plier trop fortement le câble trop près du
connecteur du bras de lecture. Si le plateau tourne-disque a un châssis flottant, le câble ne doit être
bridé en aucune manière, et il devrait être disposé selon un arc approprié, de telle manière qu'il ne
puisse pas limiter les libres mouvements de la suspension. Rappelez-vous que le fil de terre doit
toujours être raccordé au châssis (borne de terre) de l'amplificateur. Il est également possible qu'il soit
nécessaire de raccorder électriquement le châssis du plateau tourne-disque à la bague du bras.
Manière de mettre en place les poids

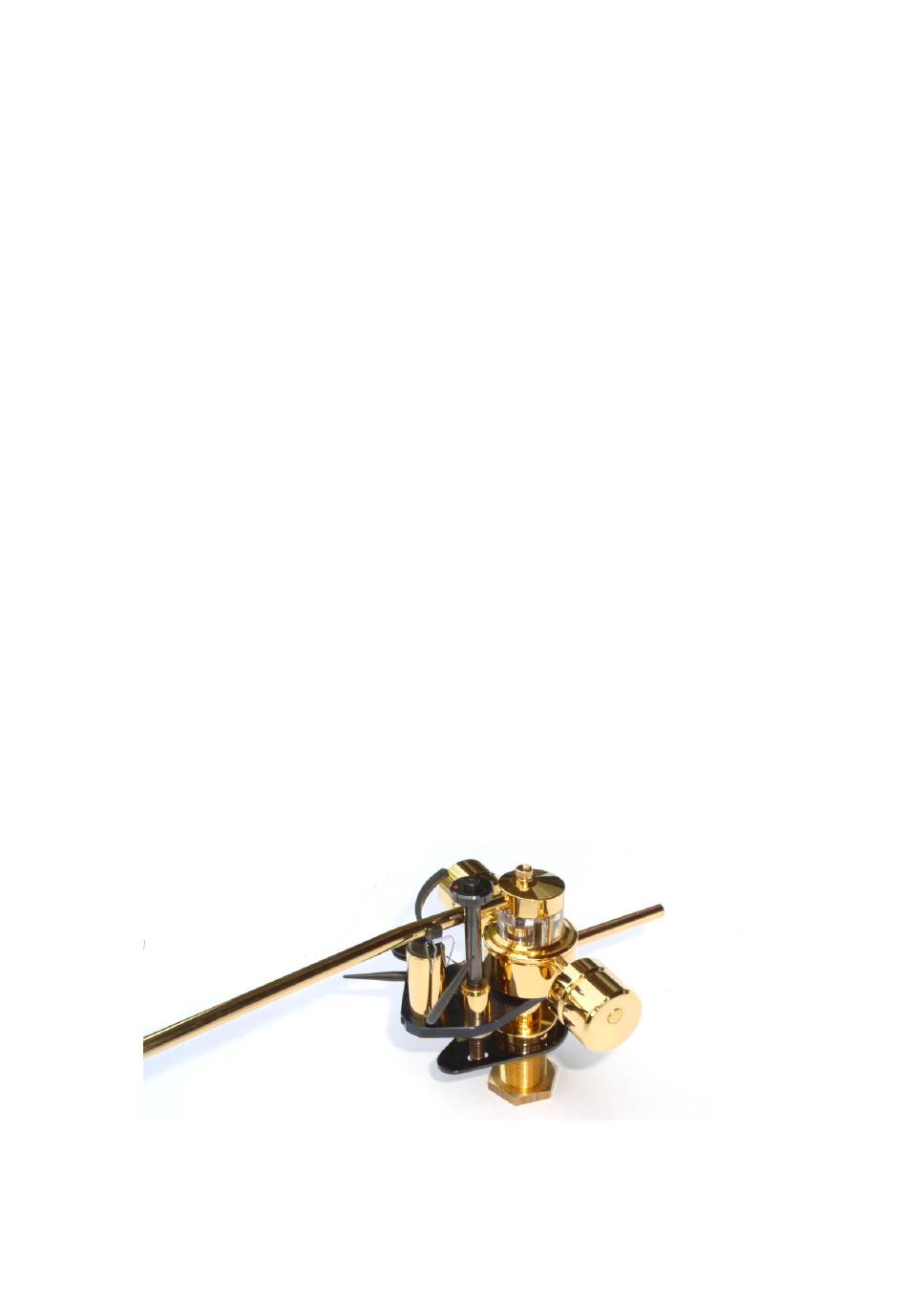

Fig. 2. Tous les poids avec leurs vis suspendus aux tiges latérales
D'abord, les poids doivent être mis sur les tiges latérales. Prendre le plus petit des poids avec une vis
et glissez-le sur chaque tige latérale (sans serrer les vis). Ensuite prendre les plus grands des poids
avec une vis et glissez-les sur chaque tige latérale (Fig. 2).
