web_TYXIA_1610_11_12_2703684_rev1_FR 24/03/2014 16:34 Page 1
2703684_Rev.1

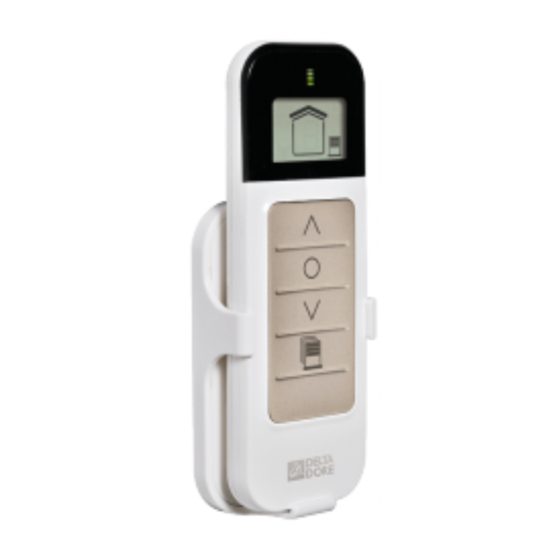

TYXIA 1610 / 1611 / 1612
www.deltadore.com
Important product
information ( )
TYXIA 1610
TYXIA 1611
TYXIA 1612
+
Lithium 3 V, CR2032, (3 years autonomy)
868 MHz (EN 300 220)
100 m
-5°C / +40°C
129 x 45 x 17 mm
R&TTE 1999/5/CE
1
Publicité
Manuels Connexes pour DELTA DORE TYXIA 1610
Sommaire des Matières pour DELTA DORE TYXIA 1610
- Page 1 24/03/2014 16:34 Page 1 2703684_Rev.1 TYXIA 1610 / 1611 / 1612 www.deltadore.com Important product information ( ) TYXIA 1610 TYXIA 1611 TYXIA 1612 Lithium 3 V, CR2032, (3 years autonomy) 868 MHz (EN 300 220) 100 m -5°C / +40°C 129 x 45 x 17 mm R&TTE 1999/5/CE...
- Page 2 web_TYXIA_1610_11_12_2703684_rev1_FR 24/03/2014 16:34 Page 2 La fonction maillage permet 2 applications distinctes : Application 1 : Commande centralisée et/ou par groupe (16 récepteurs maximum) Principe : le signal radio est répété entre tous les récepteurs. Avantage : large couverture de l’installation. On veut commander un récepteur qui ne serait pas en portée directe de la télécommande.
- Page 3 web_TYXIA_1610_11_12_2703684_rev1_FR 24/03/2014 16:34 Page 3 Application 1 : Commande centralisée et/ou par groupe (16 récepteurs maximum) A) Association des récepteurs Cette étape permet d’associer tous les récepteurs à la télécommande, puis de réaliser la commande centralisée. x 16 max. EXIT EXIT EXIT Vert...
- Page 4 web_TYXIA_1610_11_12_2703684_rev1_FR 24/03/2014 16:34 Page 4 Application 1 : Commande centralisée et/ou par groupe (16 récepteurs maximum) B) Créer un groupe (facultatif) > 3s > 3s Par appuis successifs sur la touche Appuyez 3 secondes sur la touche «application» ( «application» ( ), sélectionnez jusqu’à...
- Page 5 web_TYXIA_1610_11_12_2703684_rev1_FR 24/03/2014 16:35 Page 5 Application 2 : (+ de 16 récepteurs) Commande centralisée A) Associer les récepteurs qui assureront la répétition Tous les 10 à 15 m, sélectionnez les récepteurs (16 maximum) permettant de couvrir l’ensemble de l’installation. x 16 max. EXIT EXIT EXIT...
-
Page 6: Utilisation
web_TYXIA_1610_11_12_2703684_rev1_FR 24/03/2014 16:35 Page 6 Utilisation Appuyez sur Vert Appuyez autant de fois que nécessaire pour commander l’éclairage sur la touche «applica- ou le(s) volet(s)roulant(s). Le voyant rouge signale tion» ( ) pour qu’un récepteur n’a pas pris choisir le groupe à en compte la commande. - Page 7 web_TYXIA_1610_11_12_2703684_rev1_FR 24/03/2014 16:35 Page 7 Supprimer un récepteur associé sur un réseau maillé Cas n°1 : Récepteur fonctionnel Éclairage clignote Rouge Voyant rouge fixe > 3s > 3s > 3s Volet monte / Suppression de descend l’association du Sortie récepteur à la Entrée en mode prog Localiser le récepteur télécommande...
- Page 8 web_TYXIA_1610_11_12_2703684_rev1_FR 24/03/2014 16:35 Page 8 Mettre un récepteur en association à partir de la télécommande Pré-requis : le récepteur doit être déjà associé à la télécommande. Un récepteur peut être mis en association à partir du groupe total ou à partir d’un groupe. Pour créer un groupe spécifque, reportez-vous au paragraphe «Créer un groupe»...
