NOTICE D'INSTALLATION
RÉGULATION NEA 230 V
3.
Installation
3.1
Structure du système
2

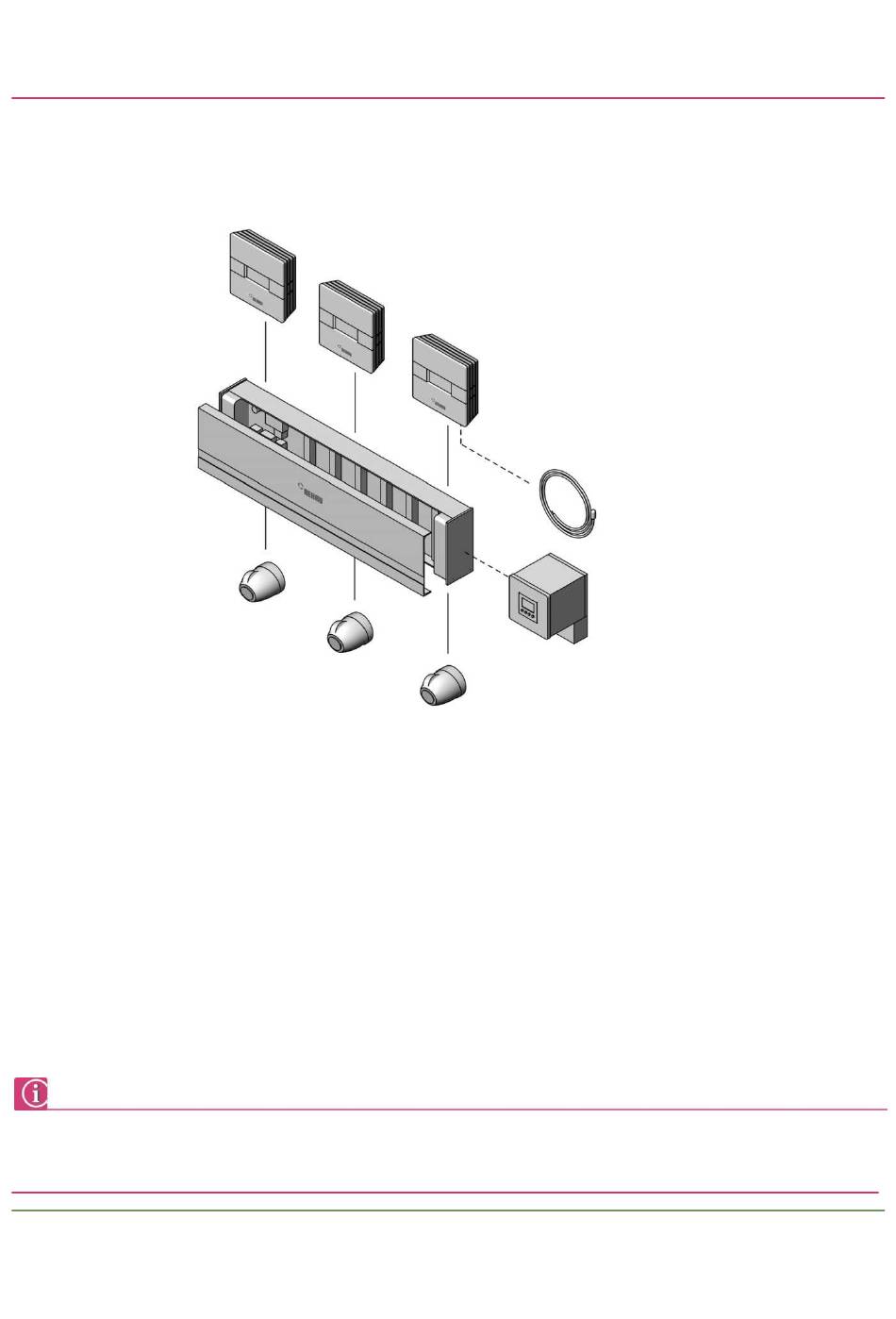

Fig. 3-1 Structure du système de régulation Nea
1 - Thermostats Nea
2 – Boîtier de connexion Nea
3 – Moteurs thermiques
4 – Horloge externe Nea
5 – Sonde déportée Nea
Les thermostats Nea, les moteurs thermiques et l'horloge externe Nea (en option) sont connectés au boîtier de connexion Nea.
Le boîtier de connexion Nea permet un câblage sûr et clair du système de plancher chauffant.
Il est possible de connecter six thermostats et 15 moteurs thermiques maximum au boîtier de connexion.
L'horloge externe Nea peut être utilisée en option pour la commande centrale de la programmation du mode réduit.
Une sonde déportée peut être raccordée aux thermostats Nea HCT.
Dans les applications de chauffage / rafraîchissement, utiliser avec les boîtiers de connexion Nea uniquement les thermostats Nea
HCT !
Copyright by REHAU
1
3
5
4
