Compteur d'énergie électrique multifonction

Publicité

Liens rapides

Compteur d'énergie électrique multifonction
CEM-C12
CEM-C12-MID
MANUEL D'INSTRUCTIONS
(M336B01-02-21A)

Publicité

Table des Matières
loading

Sommaire des Matières pour Circutor CEM-C12

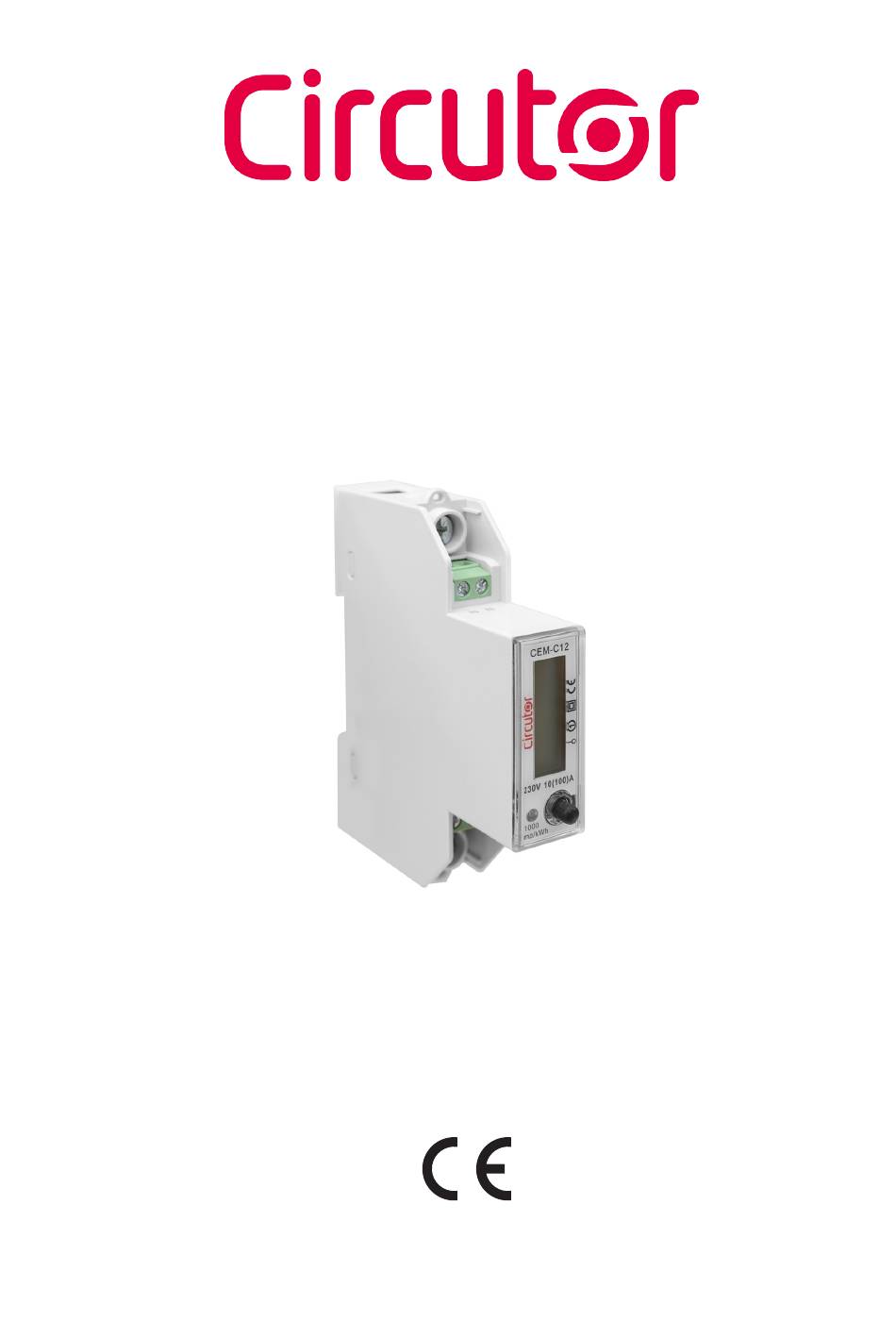

  • Page 1 Compteur d'énergie électrique multifonction CEM-C12 CEM-C12-MID MANUEL D’INSTRUCTIONS (M336B01-02-21A)
  • Page 2 CEM-C12 Manuel d'instructions...
  • Page 3: Précautions De Sécurité

    CIRCUTOR, SA, se réserve le droit de modifier les caractéristiques ou le manuel du produit, sans préavis. LIMITATION DE RESPONSABILITÉ CIRCUTOR, SA, se réserve le droit de réaliser des modifications, sans préavis, du dispositif ou des spé- cifications de l’équipement, exposées dans le présent manuel d’instructions.
  • Page 4: Table Des Matières

    CEM-C12 CONTENU PRÉCAUTIONS DE SÉCURITÉ ������������������������������������������������������������������������������������������������������������������������������������������������3 LIMITATION DE RESPONSABILITÉ ����������������������������������������������������������������������������������������������������������������������������������������3 CONTENU ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������4 HISTORIQUE DES RÉVISIONS ������������������������������������������������������������������������������������������������������������������������������������������������5 SYMBOLES ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������5 1�- VÉRIFICATIONS À LA RÉCEPTION ������������������������������������������������������������������������������������������������������������������������������������6 2�- DESCRIPTION DU PRODUIT ���������������������������������������������������������������������������������������������������������������������������������������������6 3�- INSTALLATION DE L'APPAREIL ����������������������������������������������������������������������������������������������������������������������������������������7 3�1�- RECOMMANDATIONS PRÉALABLES �������������������������������������������������������������������������������������������������������������������������7 3�2�- INSTALLATION ���������������������������������������������������������������������������������������������������������������������������������������������������������8 3�3�- BORNES DE L'ÉQUIPEMENT ������������������������������������������������������������������������������������������������������������������������������������9...
  • Page 5: Historique Des Révisions

    CEM-C12 HISTORIQUE DES RÉVISIONS Tableau 1: Historique des révisions� Date Révision Description 03/22 M336B01-02-21A Version initiale SYMBOLES Tableau 2: Symboles� Symbole Description Conforme à la directive européenne en vigueur. Équipement conforme à la directive européenne 2012/19/CE. À la fin de sa vie utile, ne laissez pas l'équipement dans un conteneur d'ordures ménagères.
  • Page 6: Vérifications À La Réception

    CIRCUTOR� 2.- DESCRIPTION DU PRODUIT L'équipement CEM-C12 est un compteur d'énergie monophasé pour la mesure d'énergie de classe 1 (CEI 62053-21) / classe B (EN50470), avec multifonction, communications RS-485 et installation sur rail DIN standard. C'est une solution idéale pour les installations résidentielles et commerciales.
  • Page 7: Installation De L'appareil

    L'installation de l'équipement CEM-C12 doit être effectuée par du personnel autorisé et qualifié. Avant de manipuler, de modifier la connexion ou de remplacer l'équipement, il est nécessaire de couper l'alimentation et déconnecter la mesure.
  • Page 8: 3�2�- Installation

    3�- Placez l'équipement sur le rail DIN comme indiqué sur la , poussez le clip vers le haut Figure 2 pour fixer le CEM-C12 sur le rail DIN, voir Figure 3 Figure 2:Placez l'équipement sur le rail DIN� Figure 3: Installez l'équipement sur le DIN�...
  • Page 9: 3�3�- Bornes De L'équipement

    CEM-C12 3�3�- BORNES DE L'ÉQUIPEMENT Tableau 3:Liste des bornes du CEM-C12� Bornes de l'équipement 1 : L, Entrée, connectée à la phase réseau B- : B-, Connexion RS-485 3 : LOAD, Sortie S : S, Connexion RS-485 N : N, Entrée, connectée au neutre A+ : A+, Connexion RS-485 Figure 4: Bornes du CEM-C12�...
  • Page 10: Fonctionnement

    CEM-C12 4.- FONCTIONNEMENT Le CEM-C12 mesure dans les 4 quadrants (consommation et génération). Monophasé Triphasé Triphasé Monophasé 90º Capacitif Inductif 180º 0º Inductif Capacitif Monophasé Triphasé Monophasé Triphasé -90º Puissance Puissance générée consommée Figure 6: Convention de symboles� Tableau 4: Paramètres de mesure CEM-C12�...
  • Page 11 15 minutes. Cela permet d'enregis- trer 60 valeurs par heure. Période d'intégration Période d'intégration Fenêtre glissante Calculation time Période d'intégration Figure 8:Fenêtre glissante� Le CEM-C12 calcule la demande maximale avec une fenêtre fixe et une période d'intégration de 15 minutes. Manuel d'instructions...
  • Page 12: 4�1�- Fonctions Du Clavier

    CEM-C12 4�1�- FONCTIONS DU CLAVIER Le CEM-C12 dispose d'1 touche permettant de se déplacer entre les différents écrans de visualisation et de pouvoir configurer les communications ( Figure 9 Display Clavier Figure 9: Description CEM-C12� 4�2�- DISPLAY L'appareil dispose d'un display LCD qui affiche tous les paramètres ( Figure 9 4�3�- INDICATEURS LED...
  • Page 13: Display

    CEM-C12 5.- DISPLAY Les données peuvent être visualisées de 2 façons : Automatiquement, l'équipement saute d'écran toutes les 5 secondes.  En appuyant sur la touche Tableau 5: Display� Écran Paramètres Énergie active totale (consommée + générée) (kWh) Énergie réactive inductive consommée (kVArh)
  • Page 14: Configuration Des Communications Rs-485

    CEM-C12 6.- CONFIGURATION DES COMMUNICATIONS RS-485 Pour entrer dans le menu de configuration des communications, il est nécessaire de cliquer sur  > 5 secondes pendant que l'écran de visualisation est affiché. > 5s > 3s Numéro de périphérique > 3s Vitesse Modbus >...
  • Page 15: 6�1�- Numéro De Périphérique

    CEM-C12 6�1�- NUMÉRO DE PÉRIPHÉRIQUE Cet écran permet de programmer le numéro de périphérique. Cliquez sur  >3 secondes pour accéder à l'écran de configuration. > 3s Cliquez sur  pour changer la valeur du chiffre. Cliquez sur  > 3 secondes pour changer de chiffre.
  • Page 16: 6�3�- Bits De Données

    CEM-C12 6�3�- BITS DE DONNÉES Cet écran affiche le nombre de bits de données. Cliquez sur  > 3 secondes pour accéder à l'écran de configuration. > 3s Note : Ce paramètre ne peut pas être modifié. Appuyez sur  pour passer au point de programmation suivant.
  • Page 17 CEM-C12 Cliquez sur  > 6 secondes pour enregistrer les modifications. L'équipement indique sur l'écran de la que les modifications ont été correctement enregistrées. Figure 11 Valeurs de configuration Tableau 9: Valeurs de configuration : Bits d'arrêt� Parité 1 bit d'arrêt Valeurs possibles 2 bits d'arrêt...
  • Page 18: Communications Rs-485

    8 bits de données, 1 bit d'arrêt. 7�1�- PROTOCOLE MODBUS Au sein du protocole Modbus, le CEM-C12 utilise le mode RTU (Remote Terminal Unit). Les fonctions Modbus mises en œuvre dans l'équipement sont : Fonction 0x03 : Lecture d'enregistrements de type integer.
  • Page 19: 7�2�- Commandes Modbus

    CEM-C12 Adresse : 01, numéro de périphérique : 1 en décimal. Fonction : 10, fonction d'écriture. Enregistrement initial : 0064, Adresse du paramètre Vitesse Modbus. Nº d'enregistrements : 0001, nombre d'enregistrements à écrire. Nbre d'octets : 02, nombre d'octets à écrire.
  • Page 20 CEM-C12 Tableau 11 (suite) : Carte mémoire Modbus (Tableau 2) Adresse Paramètre Fonction Unités Modbus Énergie active totale (consommée + générée) 5B - 5C kWh x 100 Énergie réactive totale (consommée + générée) 5D - 5E kvarh x 100 Tableau 12: Carte mémoire Modbus (Tableau 3)�...
  • Page 21: Caractéristiques Techniques

    CEM-C12 8.- CARACTÉRISTIQUES TECHNIQUES Alimentation auxiliaire Mode Auto-alimenté Mesure de tension Connexion Monophasé Tensions de référence 230 V ~ CEM-C12 50/60 Hz Fréquence CEM-C12-MID 50 Hz Consommation ≤ 10 VA, ≤ 0.4 Wh Circuit de mesure de courant Courant 0.25 ... 5 A...
  • Page 22 Équipements de mesure de l'énergie électrique (c�a�)� Partie 3 : Exigences parti- EN 50470-3 culières� Compteurs statiques d'énergie active (indices de classification A, B et C)� CEM-C12-MID MID (Measuring Instruments Directive) : EU Directive 2014/32/EU on Measuring Instruments Annex II, Module B 47.8 Figure 12: Dimensions du CEM-C12� Manuel d'instructions...
  • Page 23: Maintenance Et Service Technique

    E-mail : sat@circutor.com 10.- GARANTIE CIRCUTOR garantit ses produits contre tout défaut de fabrication pour une période de deux ans à compter de la livraison des équipements. CIRCUTOR réparera ou remplacera tout produit à fabrication défectueuse retourné durant la période de garantie.
  • Page 24: Certificat Ce

    CEM-C12 11.- CERTIFICAT CE Manuel d'instructions...
  • Page 25 CEM-C12 Manuel d'instructions...
  • Page 26 CEM-C12 Manuel d'instructions...
  • Page 27 CEM-C12 Manuel d'instructions...
  • Page 28 CIRCUTOR, SA Vial Sant Jordi, s/n 08232 -Viladecavalls (Barcelone) Tél. : (+34) 93 745 29 00 - Fax. : (+34) 93 745 29 14 www.circutor.es central@circutor.com...
