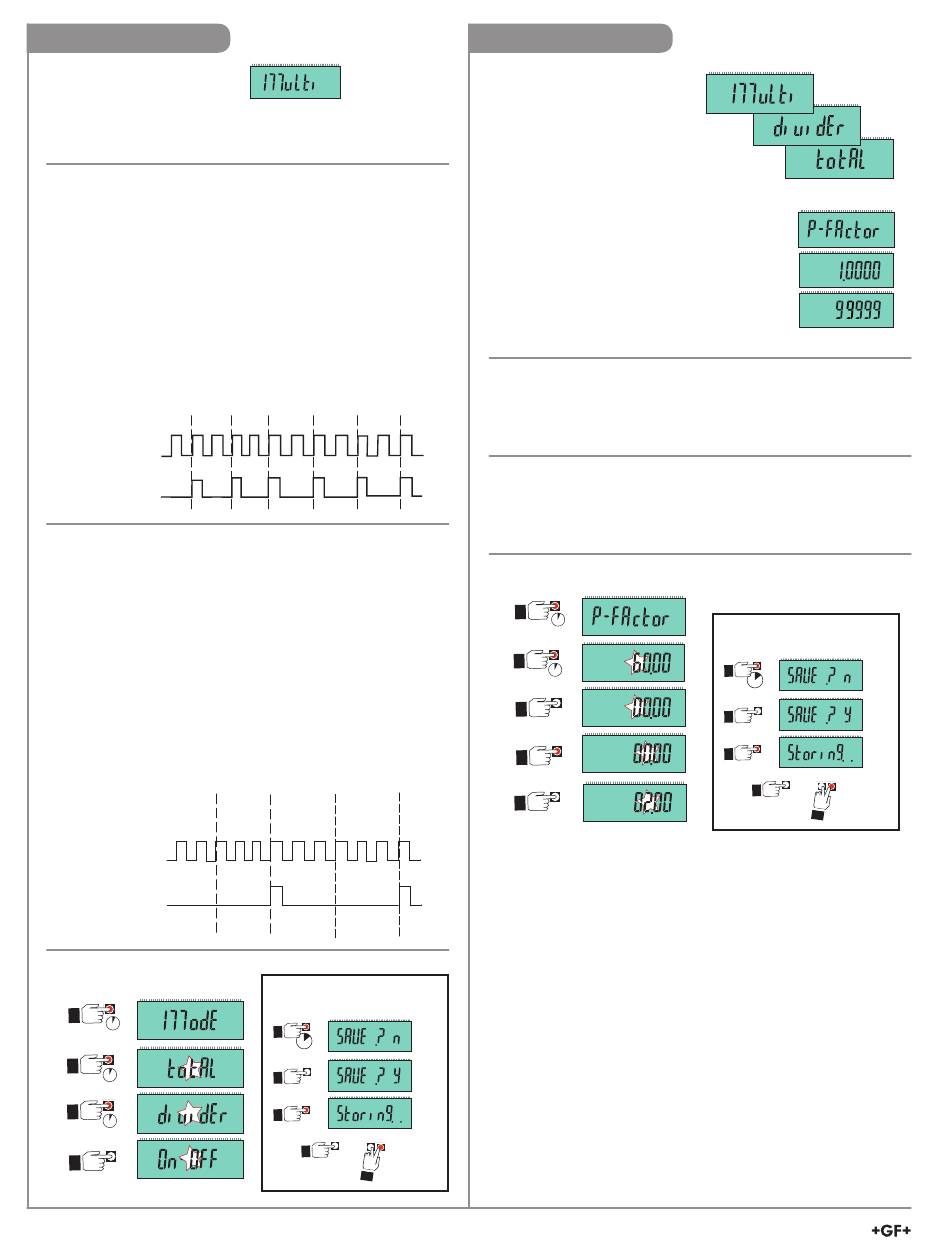

Multi Mode; Facteur P - +GF+ Signet 2537 Consignes D'utilisation

Multi Mode

Cette fonction est disponible
sur ces modèles du 2537 :
Choisir le fonctionnement à DIVISEUR ou TOTAL.
Le réglage d'usine est TOTAL.
Sortie DIVISEUR d'IMPULSIONS = Impulsions d'entrée ÷
Le DIVISEUR permet de paramétrer une valeur de mise à
l'échelle (Facteur P) entre 1,0000 et 99999.
Exemple : Si le Facteur P est réglé à 2, le 2537 fournit une
impulsion de sortie pour 2 impulsions reçues du capteur.
Ce choix permet de réduire la fréquence de sortie pour
l'adapter aux capacités du matériel associé.
Lors de l'utilisation d'une sortie à DIVISEUR D'IMPULSIONS,
le matériel associé doit diviser les Facteurs K indiqués dans
ce manuel par le Facteur P pour le calibrage correct.
1 2 3
Impulsions
d'ENTRÉE
1
Impulsions
de SORTIE
SORTIE TOTAL d'IMPULSIONS = Impulsions d'entrée ÷
La fonction du TOTAL est celle d'un générateur d'impulsions
de pompe traditionnel. Ce choix permet l'entrée d'un Facteur K
pour défi nir une unité volumétrique puis le réglage d'un
Facteur P pour défi nir le nombre d'unités volumétriques devant
s'écouler pour produire une impulsion en sortie.
Exemple :
Régler la sortie d'impulsions en Total de manière à obtenir
une impulsion en sortie pour chaque volume de 2 gallons
qui s'écoule par le capteur, si le Facteur K est 3,0.
1. Facteur K = 3,0 (impulsions d'entrée par gallon)
2. Facteur P = 2 (gallons en sortie par impulsion)
1 Gal
Impulsions 1 2
d'ENTRÉE
Impulsions
de SORTIE
1.
2s
2.
2s
3.
2s
T
P
12 Signet 2537 Débitmètre

(Facteur P)

4 5 6 7 8 9 10 11
2 3 4 5
(Facteur K • Facteur P)
2 Gal 3 Gal 4 Gal
3 4 5 6 7 8 9 10 11
1
Sauvegarder le
nouveau réglage :
2s
Retourner au
t
Return to
Passer à l'article Normal Operation fonctionement
Go to next
sulvant du menu menu item normal
Facteur P
Cette fonction est disponible
sur ces modèles du 2537 :
Le réglage d'usine est 1,0000.
Au mode DIVISEUR d'IMPULSIONS, le Facteur P divise :
Le train d'impulsions venant du capteur à roue à palettes
est divisé par le Facteur P. La fréquence qui en résulte est
12
fournie par un relais.
6
Au mode TOTAL d'IMPULSIONS, le Facteur P multiplie :
Le train d'impulsions venant du capteur à roue à palettes
est divisé par le Facteur K, MULTIPLIÉ par le Facteur P.
La fréquence qui en résulte est fournie par un relais.
1.
2s
2.
2s
3.
x4
4.
5.
x2
12
2
T
t
P
Valeur minimum
Valeur maximum
Sauvegarder le
nouveau réglage :
2s
Retourner au
Return to
Passer à l'article Normal Operation fonctionement
Go to next
sulvant du menu menu item normal
