2.2 Příklady zapojení
RC Switch
Rsat2 (Rx1)
Ext.
Napájecí napětí
input voltage
4-14V

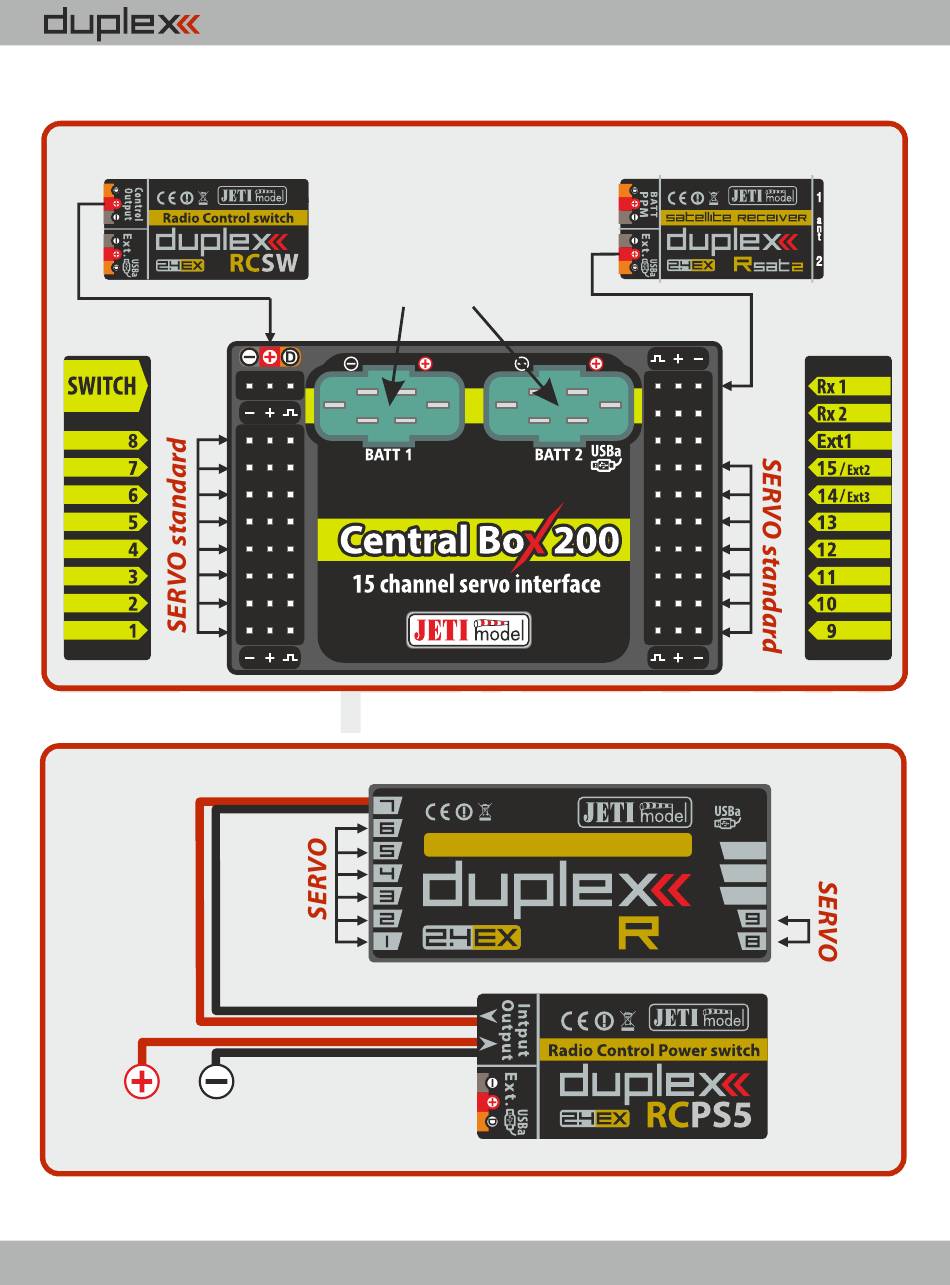

Obr. 4: Aplikační zapojení s RC Switchem
A2
A1
9 channel receiver
Ext.
SAT
BATT
9
Napájecí napětí
Obr. 5: Aplikační zapojení s RC Power Switchem
9
