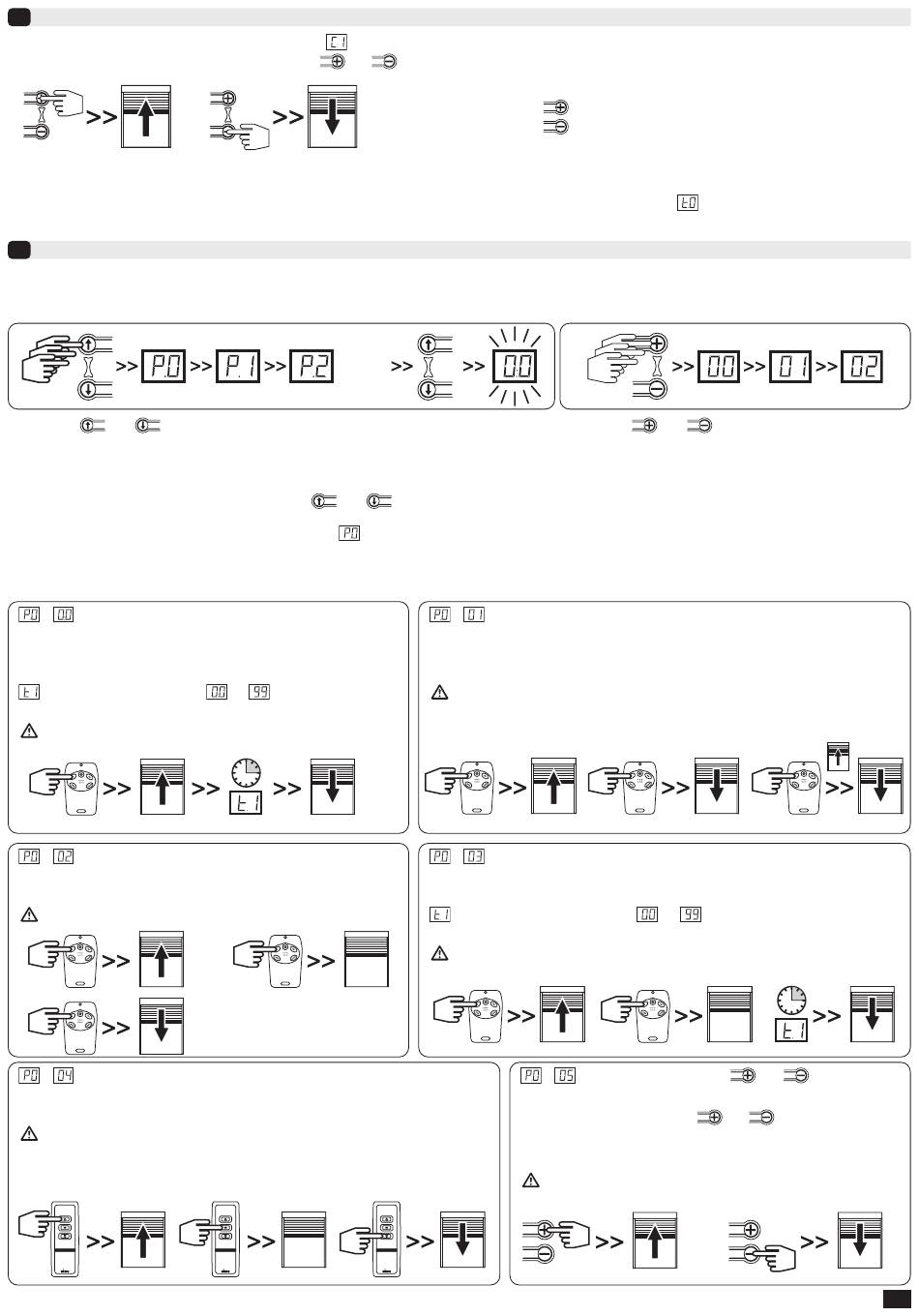

Vérification du sens de rotation moteur
3
1- Mettre le produit sous tension : l'afficheur indique la valeur
2- Vérifier le sens de rotation du moteur à l'aide des touches
- Si le fonctionnement est inversé, mettre le produit hors tension et inverser le câblage du moteur (bornes 7 et 9).
Se reporter à la notice d'installation du moteur afin de régler le système de fins de course.
3- Mesurer le temps de fonctionnement du moteur à l'aide de la marche forcée (ex: 20sec. pour la montée), puis régler le paramètre
au temps constaté (+4 sec. environ) - voir §4.8.
Paramètrage
4
Les paramètres par défaut réglés en usine correspondent à la majeur partie des installations et utilisations de portes enroulables. Néanmoins le boîtier de comman-
de RSA-Hz PRO peut-être entièrement et facilement configuré afin d'obtenir un fonctionnement personnalisé et optimal en fonction des accessoires qui lui sont rac-
cordés et au mode de fonctionnement spécifique souhaité par l'utilisateur.
Les touches
ou
permettent de naviguer dans le menu et d'afficher le paramètre voulu.Une
seconde après le relachement de la touche, l'écran indique la valeur du paramètre à modifier. (clignote-
ment de l'affichage)
- Le retour au menu s'effectue en appuyant sur les touches
ou après un temps d'attente d'une minute.
4.1 Paramétrage du mode de fonctionnement : paramètres
- Certains modes de fonctionnement imposent le branchement d'accessoires de sécurités (NF EN 12453). Le non respect de ces règles peut conduire à une installation dangereuse
pour ses utilisateurs.
Le récepteur RSA Hz PRO possède six modes de fonctionnement :
: Mode automatique : Une impulsion entraîne l'ouverture puis
la re-fermeture automatique après la temporisation t1. Pendant
la fermeture, une nouvelle impulsion sur la télécommande ou
une détection d'obstacle entraîne la ré-ouverture de la porte.
Temps de re-fermeture de la porte
Installation obligatoire d'accessoires de sécurité
: Mode séquentiel : Fonctionnement cyclique (montée / stop /
descente / stop...). Une impulsion pendant l'ouverture ou la
fermeture entraîne l'arrêt sans ré-inversion.
Installation obligatoire d'accessoires de sécurité
: Mode 3 Boutons : Ce mode permet de réaliser une commande séparée pour
l'ouverture, la fermeture et l'arrêt de la porte.
Installation obligatoire d'accessoires de sécurité.
et
- L'appui maintenu sur la touche
- L'appui maintenu sur la touche
1s.
ou
jusqu'à revenir à la valeur C1 (ou autre valeur indiquant l'état de fonctionnement du produit - cf.§5)
(valeur usine = 05)
à
(Incrément de 1 sec.) - §4.8
STOP
STOP
doit entraîner l'ouverture de la porte.
doit entraîner la fermeture de la porte.
Les touches
paramètre. La dernière valeur est automatiquement enregistrée
(l'affichage est fixe pendant l'appui sur les touches).
: Mode semi-automatique : Une impulsion de commande entraîne l'ouverture ou
la fermeture. Un nouvel appui pendant l'ouverture n'a aucun effet. Une impulsion
pendant la fermeture entraîne la ré-ouverture de la porte.
Installation obligatoire d'accessoires de sécurité
: Mode séquentiel + temporisation : Semblable au mode séquentiel, mais avec
fermeture automatique après la temporisation t1.
Temps de re-fermeture de la porte
Installation obligatoire d'accessoires de sécurité
: Mode forcé avec touche
(mode par défaut) : Ce mode permet de manœuvrer la porte
à l'aide des touches
phase de réglage des fins de courses.
Dans ce mode les accessoires de sécurités ne sont pas activés.
avec une valeur légèrement supérieure
ou
pemettent de modifier la valeur du
à
(Incrément de 1 sec.)
STOP
et
du clavier
et
du boîtier RSA Hz en
2 / 4
