Simu RSA Hz PRO Mode D'emploi

RSA Hz PRO
FR
S.A.S. au capital de 5 000 000
Par la présente SIMU déclare que l'appareil "RSA Hz PRO" est conforme aux exigences essentielles et autres dispositions pertinentes de la directive
1999/5/EC. Une déclaration de conformité est mise à votre disposition à l'adresse internet : www.simu.fr, rubrique "Normes". Utilisable en UE, CH
Caractéristiques techniques
1
- Tension d'alimentation : 230Vac 50-60 Hz.
- Fusible : 250V 6,3AT temporisé
- Puissance moteur max.: 230Vac 1200W.
- Indice de protection : IP 44
- Classe d'utilisation : 1 (la terre doit être raccordée)
- T° ambiante de fonctionnement :-15T55 (-15°C à +55°C)
- Fréquence radio : 433,42MHz

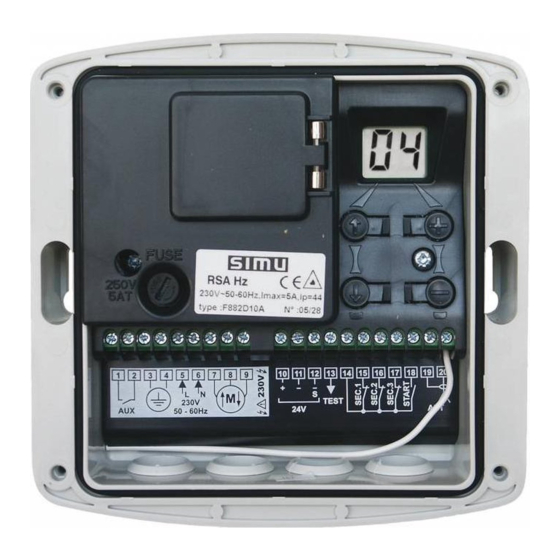

- Le récepteur RSA Hz PRO permet de commander à distance une porte industrielle ou commerciale équipée d'un moteur 230V à fins de courses intégrés à l'aide des émetteurs
TSAHz 2 canaux, TSAHz 4 canaux et émetteurs de la gamme Simu Hz.
- Différents systèmes de sécurité et de signalisation peuvent être connectés sur le coffret RSA Hz PRO (barre palpeuse, cellules photo-électriques, feu clignotant, éclairage de zone).
- Ce produit est conforme aux règles techniques et aux dispositions de sécurité. Pour les opérations de câblage et d'installation, se référer aux normes en vigueur.
- Le coffret contribue à la réalisation d'installations conformes à la norme "sécurité à l'utilisation des portes motorisées " NF EN12453.
- Toutes les interventions doivent être effectuées par du personnel qualifié. Le récepteur RSA Hz PRO doit être installé à l'intérieur du bâtiment et commander un moteur à
manœuvre de dépannage intégrée.

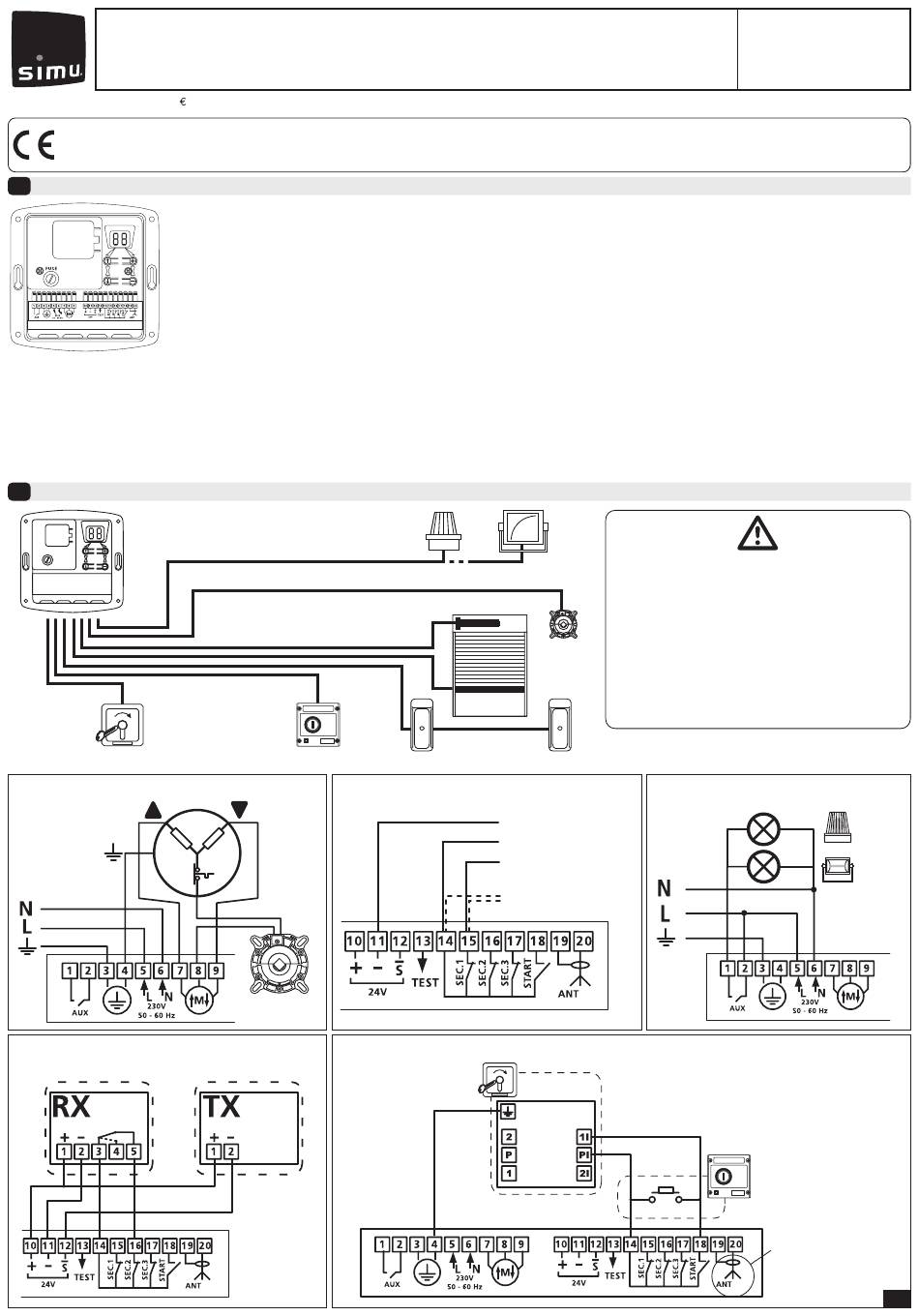

Câblage
2
Inverseur à clé (extérieur)
Câblage d'un moteur monophasé
MOTEUR
3x1,5mm
Câblage d'un barrage cellules Simu.
CELLULE RECEPTRICE
3-4:NO
3-5:NF
24V
- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Exemple de montage
(section des câbles : 0,75mm
Boutton poussoir (intérieur)
Câblage d'une lame palpeuse résistive ou optique
ANTICHUTE
Câblage de points de commande séquentiels
CELLULE EMETTRICE
INVERSEUR UNIVERSEL A CLE
24V
)
2
Feu orange et / ou éclairage de zone
Moteur monophasé
Lame palpeuse
Cellules photo-électriques*
BLANC (-)
MARRON (+)
LAME PALPEUSE OPTIQUE
VERT (SEC)
LAME PALPEUSE RESISTIVE
NF NF NF NO
(EXTERIEUR)
- Alimentation accessoires : 24Vcc (continu).
- Courant maximum accessoires : 0,33A soit 8W max. (cellules, claviers,
boucles, barre palpeuse, etc...) ou 13W en intermittence (feu orange
10W + accessoires 3W.)
- Feu orange : 24V, 10W max ou 230V 40W max
- Eclairage zone : 230Vac, 500W.
- Sortie auxiliaire : Contact NO, 250Vac 500W.
- Dimension du boîtier : 150 x 150 x 40 mm
Respecter les normes d'installation électrique ainsi que
les points suivants :
- Couper l'alimentation secteur avant toute intervention.
- Utiliser des câbles souples.
Antichute
- Brancher les fils de terre.
- Après installation, aucune traction ne doit s'effectuer
sur les borniers.
* Possibilité de câblage d'un deuxième barrage cellule
sur l'entrée SEC.3 (entre les bornes 14 et 17).
Câblage éclairage et / ou feu orange
(230V 500W max.)
P5=04
P5=03
5063246A
Lire attentivement cette notice
avant toute utilisation.
BOUTON POUSSOIR
(INTERIEUR)
Sortir le fil d'antenne par
le presse-étoupe de droite.
1 / 4
