1. DESCRIPTION

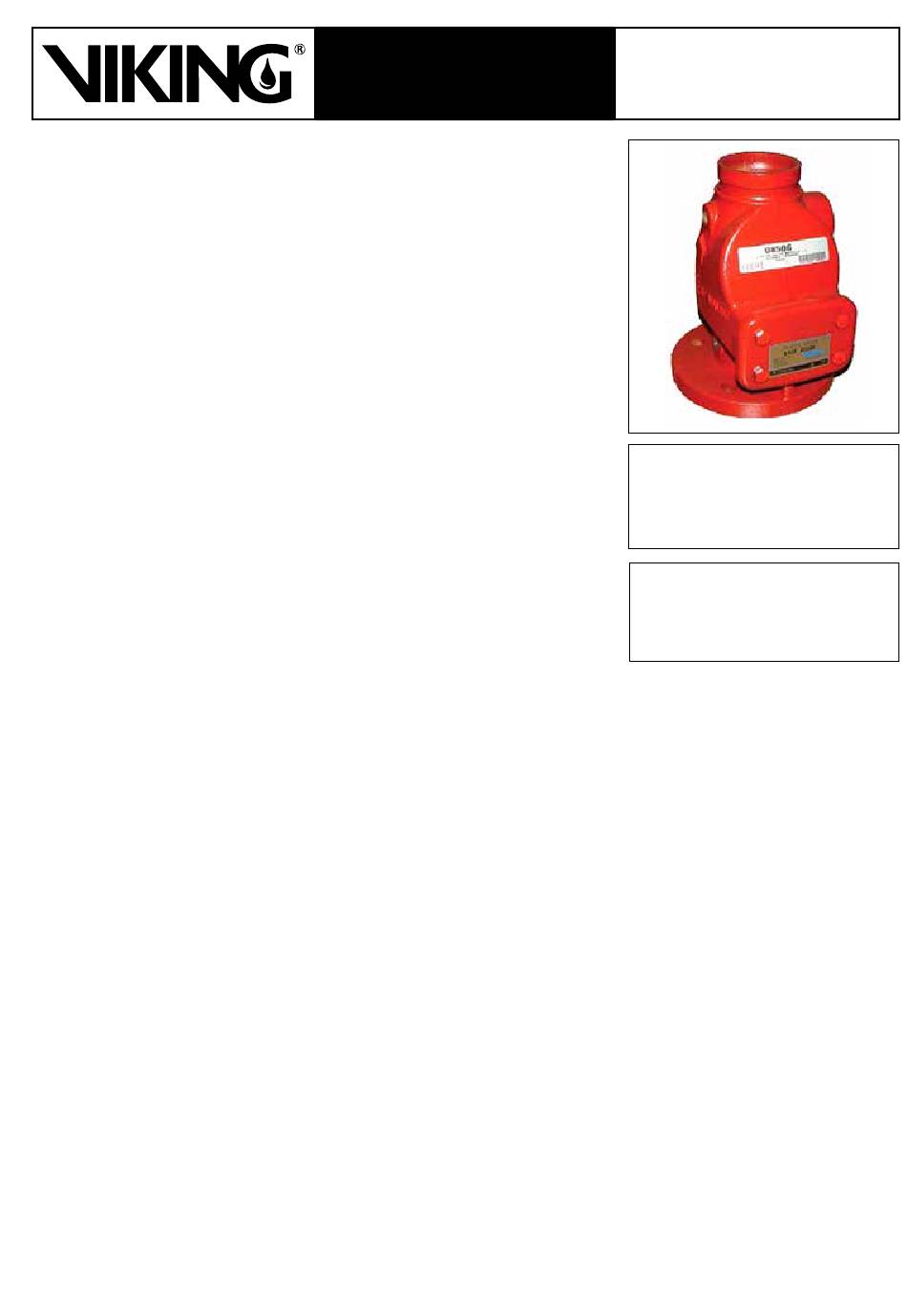

Le clapet anti-retour Viking Easy Riser
pour l'utilisation dans des systèmes de protection incendie. Le clapet peut être
employé sur des collecteurs de systèmes sous eau ou à préaction et dans toute
application nécessitant un clapet anti-retour muni d'une connexion de vidange et de
raccords manomètres. Dans des systèmes sous eau qui fonctionnent sans alarme
mécanique, le clapet anti-retour Easy Riser, équipé d'un indicateur de passage
d'eau, peut remplacer un poste d'alarme.
1-A Caractéristiques
1. Corps en fonte ductile ce qui lui confère, en plus du poids réduit, une résis-
tance accrue.
2. Pression de service maximale de 17,2 bar (250 psi)
3. Le clapet, dont une face est revêtue de caoutchouc, étant fixé sur le couver-
cle, son inspection et son démontage sont très faciles et rapides. L'entretien
de toutes les pièces mobiles peut se faire sans démonter le clapet de la
tuyauterie.
4. Pour changer le joint d'étanchéité du clapet, il suffit d'ôter un seul boulon.
5. Les perçages dans le corps du clapet permettent le montage de manomètres
et d'une vanne de vidange en aval du clapet.
1-B Accessoires
1. Kits d'équipement 17,2 bar (250 psi)
Contenu des kits d'équipement:
A. Tous les tubes et raccords nécessaires
B. Vanne sphérique de vidange principale
C. Les manomètres nécessaires
2. Equipement de système ESFR à préaction pré-chargé de 12 bar (175 psi) à
utiliser quand le clapet anti-retour Easy Riser F-1 est installé dans un système
ESFR d'entreposage frigorifique.
3. Bypass et équipement de vidange ESFR de 12 bar (175 psi) à utiliser quand le clapet anti-retour Easy Riser F-1 est ins-
tallé dans un système ESFR d'entreposage frigorifique.
2. LISTAgES ET APPROBATIONS
Pour des applications frigorifiques, utiliser l'équipement Easy Riser de système à préaction pré-chargé et bypass et équipement
de vidange, voir page 48a-d.
• Listé UL - HMER
• Listé cUL
• Approuvé FM - Clapets anti-retour simples
• VNIIPO
• Approuvé CE - Directive équipements sous pression 97/23/EC.
3. DONNÉS TECHNIQUES
Spécifications
• Raccordement par brides standard : ANSI B16.42 classe 150 (s'adapte sur brides ANSI classe 125 et 150)
• Raccordement par rainure standard : ANSI/AWWA C606
• Sortie de vidange : clapets 2-1/2" et 3" : 1-1/4" (32 mm) NPT
• Sorties de manomètre : deux de 1/4" (8 mm) NPT
• Autres sorties : deux de 1/2" (15 mm) NPT
Il se peut que des systèmes à pression de service supérieure à 12 bar (175 psi) nécessitent des raccords particulièrement so-
lides. Les brides du clapet anti-retour Easy Riser, en fonte ductile, sont ANSI B16.42 classe 150 avec pression de service max.
de 17,2 bar (250 psi). Les brides ANSI B16.42 classe 150 ne sont PAS compatibles avec les brides ANSI classe 250 ou 300. En
cas de besoin d'une connexion sur des brides ANSI classe 250 ou 300, utiliser le clapet rainure/rainure avec des adaptateurs
bride/rainure approuvés pour la pression adéquate. Le clapet anti-retour Easy Riser rainure/rainure peut être installé avec des
raccords rainurés approuvés pour la pression adéquate dans des tuyauteries à raccords rainurés.
Pour le système ESFR d'entreposage frigorifique :
• Seulement des clapets Easy Riser modèle F-1 de 4", 6" ou 8" peuvent être utilisés.
• Utilise l'équipement Easy Riser de système à préaction pré-chargé et bypass et équipement de vidange (voir page techni-
que 48a-d pour les équipements utilisés dans cette application).
• Utilise le système de contrôle de pression automatique (SCPA)
