Simu GM800 Mode D'emploi

FR
GB
GM800
DE
NL
IT
S.A.S. au capital de 5 000 000 - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
SOMMAIRE
L'INSTALLATEUR
1 - Généralités
2 - Consignes de sécurité
3 - Description / caractéristiques techniques
4 - Installation
5 - Règlage et programmation
6 - Essai de fonctionnement
7 - Raccordement des périphériques
8 - Paramètrage et options de fonctionnement
9 - Remontage des capots - Orientation de l'antenne
NOTICE UTILISATEUR

L'INSTALLATEUR

1

Généralités

- Ce produit est conforme à la norme "sécurité, règles particulières pour les motorisations de portes de garage à ouverture verticale, pour usage résidentiel"
(norme EN 60335-2.95). Ce produit installé selon les présentes instructions et conformément à la "fi che de vérifi cation de l'installation", permet une mise en
place conforme aux normes EN 13241-1 et EN 12453.
- Les instructions, citées dans les notices d'installation et d'utilisation de ce produit ont pour objectif de satisfaire aux exigences de sécurité des biens et des
personnes des dites normes. Dans le cas de non-respect de ces instructions, SIMU se libère de toute responsabilité des dommages qui peuvent être engen-
drés. Le produit GM 800 doit être installé à l'intérieur du garage avec un système à commande de secours intégrée.
- Nous, SIMU, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/EC. Une déclaration
de conformité est mise à disposition à l'adresse internet www.simu.com. Produit utilisable dans l'Union Européenne et en Suisse.
2

Consignes de sécurité

Mise en garde
- Instructions importantes de sécurité. Suivre toutes les instructions, car une installation incorrecte peut conduire à des blessures graves.
Consignes de sécurité
- Avant d'installer la motorisation, enlever toutes les cordes ou chaînes inutiles et mettre hors service tout équipement non nécessaire pour un fonctionnement
motorisé de la porte.
- Avant d'installer la motorisation, vérifi er que la partie entraînée est en bon état mécanique, qu'elle est équilibrée, qu'elle s'ouvre et se ferme correctement.
- Placer tous boutons de commande à 1,5 m minimum du sol, visibles de l'entrée mais éloignés des parties mobiles.
- Placer l'organe du dispositif de débrayage manuel à 1,8 m maximum du sol.
- Dans le cas d'un organe de manoeuvre amovible, il est recommandé de le ranger à proximité immédiate de la porte.
- Fixer à demeure l'étiquette concernant le dispositif de dépannage manuel près de son organe de manoeuvre.
- Fixer à demeure les étiquettes de mise en garde contre l'écrasement, près des dispositifs de commande fi xes éventuels, et de façon très visible par l'utilisateur.
- Après installation, s'assurer que le mécanisme est correctement réglé et que la motorisation change de sens lorsque la porte rencontre un obstacle de 50 mm
de hauteur placé sur le sol.
- Après installation, s'assurer que les parties de le porte ne viennent pas en débord au-dessus d'un trottoir ou d'une chaussée accessibles au public.
- Après installation s'assurer que la motorisation empêche ou arrête le mouvement d'ouverture lorsque la porte est chargée avec une masse de 20 kg, fi xée au
milieu du bord inférieur de la porte.

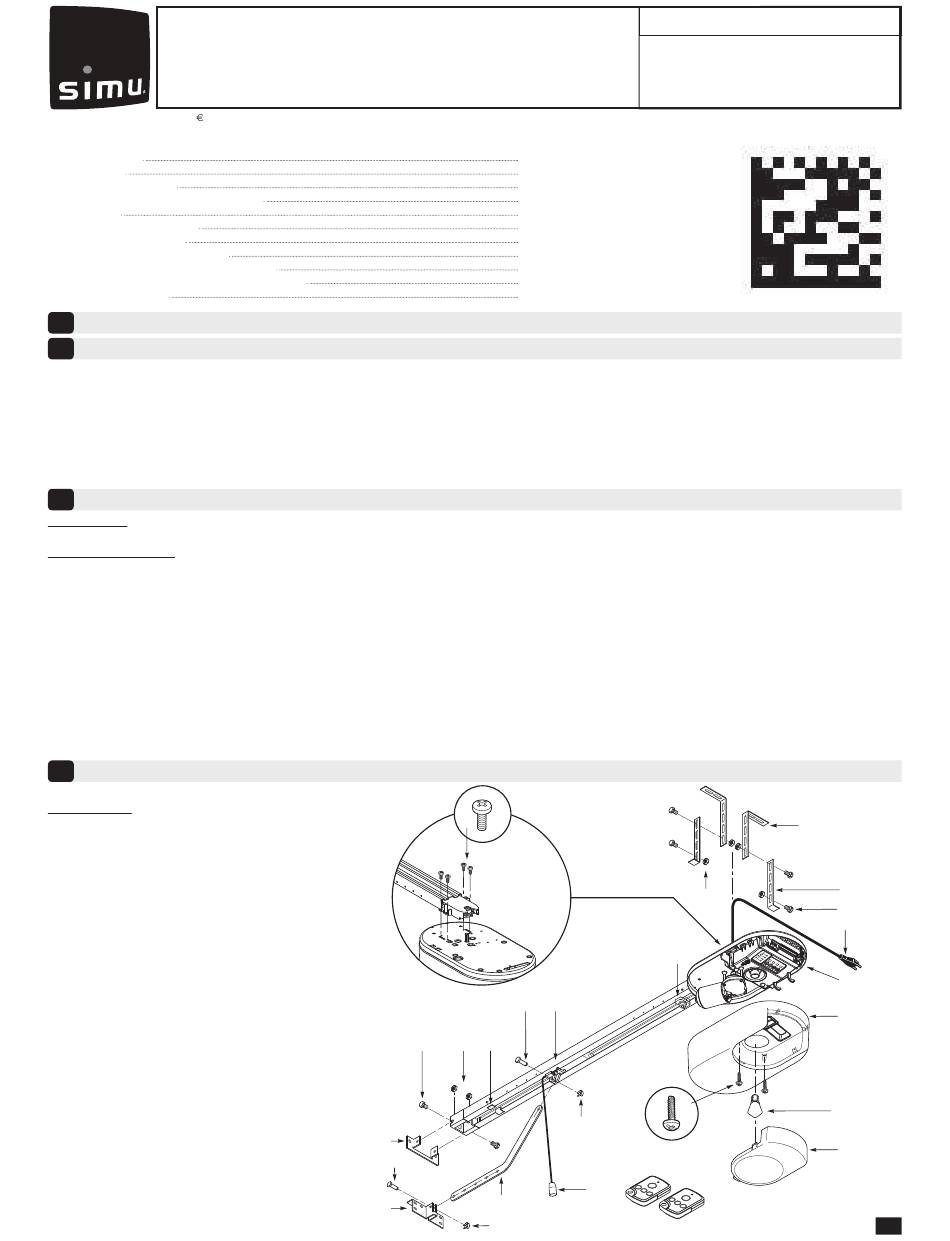

3
Description du produit
Composition
1 - Tête moteur
2 - Capot tête moteur
3 - Capot éclairage
4 - 1 chape linteau
5 - 1 chape porte
6 - 2 pattes fi xation plafond
7 - 2 pattes de fi xation tête moteur
8 - Dispositif de débrayage manuel
9 - Bras de liaison
10 - Butée de fi n de course rotative
11 - 4 coussinets guide chaine
12 - Cordon d'alimentation
13 - 2 vis H M8 x 16
14 - 4 vis rondelle H M8 x 12
15 - 6 écrous HU8
16 - 2 axes
17 - 2 circlips
18 - 4 vis auto-formeuses Ø4 x 8
19 - 2 vis pour plastique Ø3,5 x 12
20 - Rail
21 - 2 Télécommandes 4 canaux TSA+
22 - 1 Ampoule 24V / 21W type E13
1
1
1
1
3
5
6
7
8
8
9
18
16 20
15 11
13
4
16
9
5
17
5060879D
Lire attentivement cette notice avant
toute utilisation.
15
10
19
17
8
21
6
7
14
12
1
2
22
3
1
