Retrait du connecteur du panneau latéral AlienFX
droit
AVERTISSEMENT : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et
suivez les instructions indiquées à la section
intervention à l'intérieur de l'ordinateur, suivez les instructions indiquées à la section
l'intérieur de l'ordinateur. Vous trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du
site Regulatory Compliance (Conformité à la réglementation), à l'adresse www.dell.com/regulatory_compliance.
Prérequis
1 Retirez le pied de stabilisation.
2 Retirez les panneaux latéraux droit et gauche. Voir la section «
Procédure

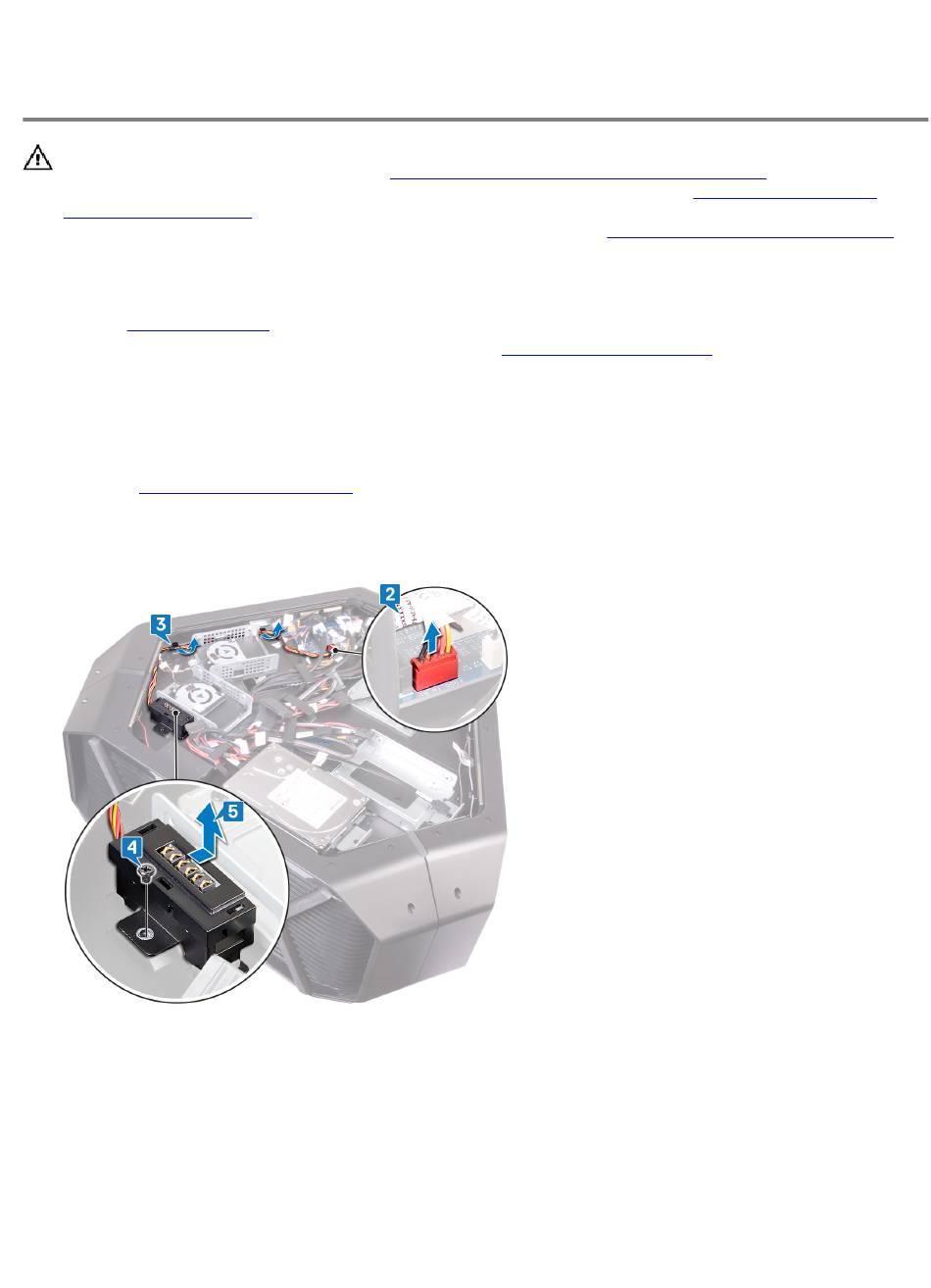

1 Posez le boîtier sur le côté gauche.
2 Débranchez le câble du panneau latéral AlienFX droit qui relie le connecteur du panneau latéral AlienFX droit à la carte
d'E/S. Voir Composants de la carte
3 Retirez le câble du panneau latéral AlienFX droit des guides d'acheminement situés sur le châssis.
4 Retirez la vis (nº 6-32x6) qui fixe l'assemblage du connecteur du panneau latéral AlienFX droit au châssis.
5 Faites glisser et retirez l'assemblage du connecteur du panneau latéral AlienFX droit du châssis.
6 Retirez les deux vis (nº 6-32x6) qui fixent le connecteur du panneau latéral AlienFX droit au support.
42
Avant une intervention à l'intérieur de
d'E/S.
Retrait des panneaux latéraux
l'ordinateur. Après une
Après une intervention à
».
