4.3.2 Interface hôte
L'interface hôte série (à séparation galvanique) pour la communication avec un système maître,
par ex. point de vente POS, est exécutée sous la forme d'une interface RS-232 et RS-485.
L'ordinateur hôte peut être raccordé selon les besoins à l'interface RS-232 ou RS-485. Le pro-
tocole de données, avec lequel l'interface travaille, est sélectionné avec le logiciel VISY-Setup
au moyen de l'entrée de codes hôte. L'interface VI-4 reconnaît automatiquement l'interface, à
laquelle l'ordinateur hôte est raccordé.
Connecter l'ordinateur hôte avec les bornes respectives de l'interface hôte, voir figure ci-après.

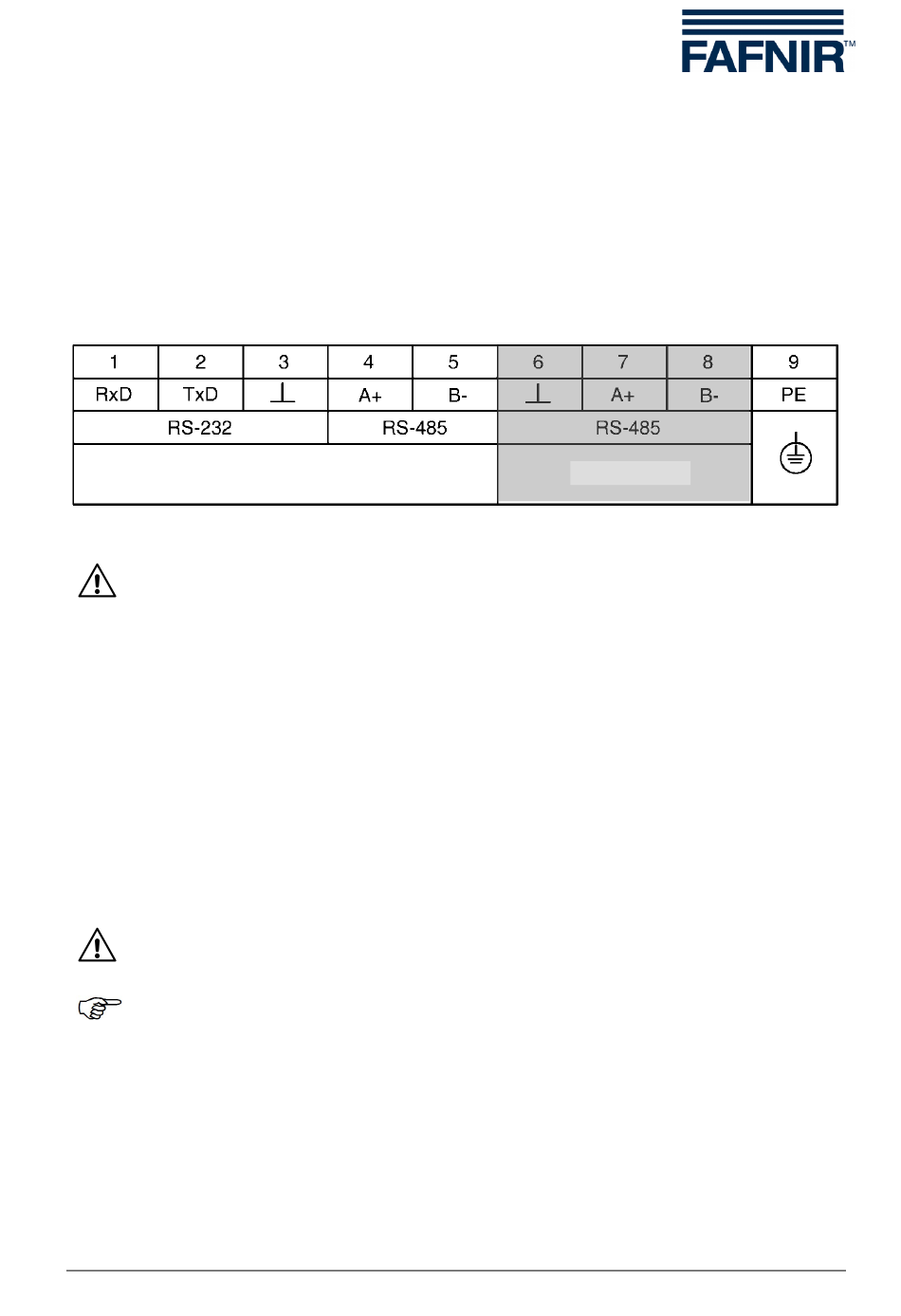

Figure 4 : Interface hôte
Un fonctionnement simultané de l'interface RS-232 et de l'interface RS-485 n'est
pas possible.
Lorsque l'interface RS-485 est utilisée, il est recommandé d'utiliser un câble trifilaire pour des
raisons d'immunité aux parasites, afin de pouvoir relier en plus des connexions A+ et B-, égale-
ment la masse de l'interface (borne de raccordement ⊥ de l'interface hôte) du VISY-Command
à la masse de l'interface du système hôte (dans la mesure où une telle borne de raccordement
y est disponible).
En cas d'utilisation de câbles blindés, le blindage doit être relié à la connexion PE (compensa-
tion de potentiel). À cet égard, respectez également les prescriptions d'installation de l'appareil
à raccorder à l'interface. Si un raccordement bilatéral du blindage n'est pas possible, il est éga-
lement possible de relier le blindage uniquement du côté du VISY-Command.
La DEL hôte rouge RxD signale les données entrantes de l'ordinateur hôte.
La DEL hôte rouge TxD signale les données sortantes de l'ordinateur hôte.
Ne pas relier le blindage du câble à la masse de référence (
Avec des longueurs de câble plus importantes, tenez compte de la probabilité crois-
sante de courants de compensation de potentiel le long d'un blindage de câble relié
à la terre des deux côtés. Le cas échéant, il faut procéder, entre les appareils raccor-
dés, à une compensation de potentiel supplémentaire conformément aux prescrip-
tions locales.
Installation
Hôte Extension
/GND)
⊥
