- Page 1 TECHNOLOGIE MONIT TEKNA PLUS SE Code 50123594 REV.0 1 TEKNA PLUS SE...
-
Page 2: Table Des Matières
R TEKNA PLUS SE INTRODUCTION Nous tenons tout d'abord à vous remercier et à vous féliciter pour l'acquisition de ce produit fabriqué par Golmar. Notre engagement pour obtenir la satisfaction de clients comme vous est mis en évidence par notre certification ISO-9001 et par la fabrication de produits tels que celui que vous venez d'acquérir. -
Page 3: Caractéristiques
MONIT R TEKNA PLUS SE CARACTÉRISTIQUES Moniteur pour installation Plus / Uno. Écran TFT couleur de 3,5”. Moniteur avec installation de 3 fils communs + câble coaxial. Moniteur avec installation de 4 fils communs + paire torsadée. Moniteur avec installation au moyen de câble UTP avec connecteur RJ-45. -
Page 4: Description Du Moniteur

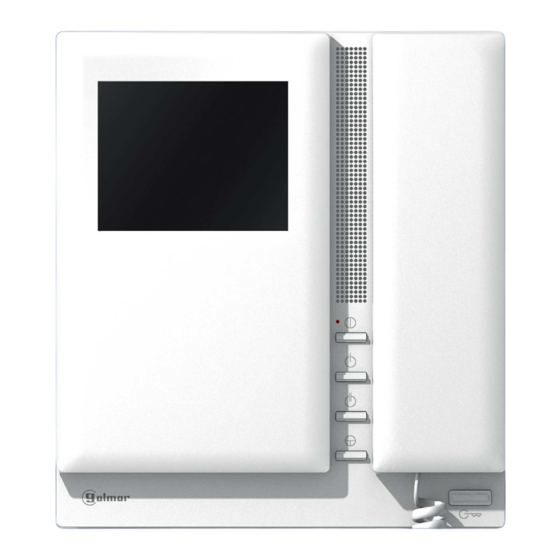

MONIT R TEKNA PLUS SE DESCRIPTION DU MONITEUR Description du moniteur Tekna Plus SE : REF. TEKNA PLUS SE CODE 11742105 00000000000 INTER SLAVE MASTER CODE ATENCIÓN ESCALERA PISO PUERTA Alta tensión. No abrir la tapa. Manipular sólo por personal... -
Page 5: Poussoirs-Fonction
« secondaire 2 », 4 pressions permettent d'appeler le moniteur « secondaire 3 » et 5 pressions permettent d'appeler le moniteur « secondaire 4 ». Seul le moniteur Tekna Plus SE permet de bénéficier de ce mode d'appel d'intercommunication sélective. Cela est uniquement possible si aucun appel ni aucune communication n'est en cours. -
Page 6: Connecteur Rj-45 (Installation Avec Câble Utp)
MONIT R TEKNA PLUS SE DESCRIPTION DU MONITEUR Description du connecteur RJ-45 (installation avec câble UTP) : Le moniteur est équipé d'un connecteur RJ-45 pour procéder à l'installation avec un câble UTP. Il se trouve à l'arrière et à gauche du moniteur. -
Page 7: Réglette De Connexion Rctk-Plus
MONIT R TEKNA PLUS SE DESCRIPTION DE LA RÉGLETTE Description de la réglette de connexion RCTK-PLUS : CABLE Max. Max. pelado del cable. Max. câble dénudé. Max. peeled cable. Max. aanstrip lengte. 50mm. ( ) * Malla Malla Malla Shield... -
Page 8: Installation Du Moniteur
MONIT R TEKNA PLUS SE INSTALLATION DU MONITEUR Fixer la réglette de connexion du moniteur sur le mur : Éviter les emplacements trop proches d'une source de chaleur, poussiéreux ou exposés à la fumée. Installer le moniteur directement sur un mur, en perçant quatre trous de 6 mm de diamètre et en utilisant les vis et les chevilles fournies. -
Page 9: Programmation Des Moniteurs
MONIT R TEKNA PLUS SE PROGRAMMATION DES MONITEURS Programmation du moniteur TEKNA PLUS SE : Placer le Dip2 du micro-interrupteur de configuration SW2 du groupe phonique EL632 Plus ou celui du circuit du microprocesseur EL500SE sur ON. Pour les systèmes comportant plus d'une plaque de rue, effectuer cette opération uniquement sur la plaque principale. - Page 10 OFF. En cas d'oubli, la plaque de rue émettra régulièrement un signal indiquant que le portier se trouve toujours en programmation. Programmation rapide des moniteurs Tekna Plus SE : Le micro-interrupteur de programmation rapide SW2 est situé à l'arrière et à...
-
Page 11: Programmation Avancée (Fonctions Du Moniteur)
MONIT R TEKNA PLUS SE PROGRAMMATION AVANCÉE (FONCTIONS DU MONITEUR) Programmation avancée des fonctions du moniteur Tekna Plus SE : La programmation avancée permet de modifier les options de configuration par défaut du moniteur : Éteindre le moniteur à programmer. -
Page 12: Modifier La Fonction Du Poussoir
Intercommunication avec moniteurs Tekna Plus : intercommunication avec moniteurs Tekna Plus SE (valeur par défaut). Lorsqu'une habitation dispose de plusieurs moniteurs Tekna Plus et Tekna Plus SE, il est nécessaire de configurer les moniteurs Tekna Plus ES en mode « Intercommunication avec moniteurs Tekna Plus », car les moniteurs Tekna Plus ne permettent pas de réaliser un appel d'intercommunication avec un moniteur donné... -
Page 13: Répétition Des Tonalités D'appel
MONIT R TEKNA PLUS SE PROGRAMMATION AVANCÉE (FONCTIONS DU MONITEUR) Suite de la page précédente. Menu 3 : Permet de modifier l'option souhaitée : Répétition des tonalités d'appel : ne répétition (valeur par défaut). Pour « répéter la tonalité d'appel » du moniteur : our répéter les tonalités d'appel, presser successivement sur le poussoir , la LED de programmation émettra une série de... -
Page 14: Menu 4
MONIT R TEKNA PLUS SE PROGRAMMATION AVANCÉE (FONCTIONS DU MONITEUR) Suite de la page précédente. Menu 4 : Permet de modifier l'option souhaitée : Réglez sur "valeur par défaut" toutes les options de programmation avancée du moniteur: Réglez sur "valeur par défaut":... -
Page 15: Connexions Optionnelles
R TEKNA PLUS SE CONNEXIONS OPTIONNELLES Activation des dispositifs auxiliaires avec les moniteurs Tekna Plus SE : L'activation de dispositifs auxiliaires requiert l'utilisation d'une unité relais SAR-12/24. Si le dispositif doit être activé à partir de tous les moniteurs, relier la borne A1 des moniteurs. Si au contraire, chaque moniteur a son propre dispositif auxiliaire, utiliser un relais SAR-12/24 pour chacun d'eux, sans relier la borne A1 des moniteurs. -
Page 16: Connexion À Un Téléviseur Ou Un Magnétoscope Du Moniteur Tekna Plus
Rappel : orsqu'une habitation dispose de plusieurs moniteurs Tekna Plus et Tekna Plus SE, il est nécessaire de configurer les moniteurs Tekna Plus SE en mode « Intercommunication avec moniteurs Tekna Plus », se reporter à... -
Page 17: Poussoir Pour Réception D'appels Palier
Suite de la page précédente. Poussoir pour réception d'appels palier : Le moniteur Tekna Plus SE intègre de série la réception d'appel palier. Cette fonction permet d'éviter l'utilisation d'une sonnerie de porte, en installant le poussoir entre les bornes « HZ »... -
Page 18: Schémas D'installation
MONIT R TEKNA PLUS SE SCHÉMAS D'INSTALLATION Portier vidéo avec câble coaxial : Retirer le pontet de tous les distributeurs excepté celui du dernier. D4L-PLUS Blindage Blindage D4L-PLUS Blindage Blindage P =Principal. Placer cette alimentation le plus près possible du premier distributeur. - Page 19 MONIT R TEKNA PLUS SE SCHÉMAS D'INSTALLATION Portier vidéo sans câble coaxial : EL562 EL562 Retirer le pontet de tous les distributeurs excepté celui du dernier. D6L-Plus/2H EL562 EL562 D6L-Plus/2H P =Principal. Placer cette alimentation le plus près possible du premier distributeur.
