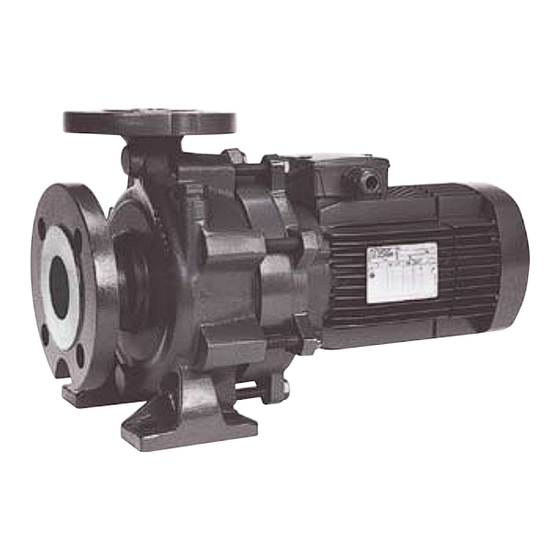

- Page 1 1754 fr - 2009.03 / c Électropompes centrifuges monocellulaires Installation et maintenance...
-
Page 2: Géneralités
N° de série IP 55 cl F °C 40 électropompe Les groupes électropompes centrifuges mono-cellulaires, Hz min kW cos ϕ monoblocs de la série LS, sont conçus pour véhiculer de l’eau, ∆ 220 2845 0,87 8,50 Y 380 2845 0,87 4,90 ainsi que tous liquides clairs, non chargés, non abrasifs, non... -
Page 3: Tuyauterie De Refoulement
LEROY-SOMER InstallatIon et maIntenance 1754 fr - 2009.03 / c Electropompes centrifuges monocellulaires 5 - STOCKAGE Une pente de 2 % montante vers la pompe est préconisée afin de purger parfaitement la conduite. Un stockage dans de bonnes conditions évite toute dégradation La crépine ne doit pas permettre le passage de particules de nos électropompes. -
Page 4: Branchement Électrique
LEROY-SOMER InstallatIon et maIntenance 1754 fr - 2009.03 / c Electropompes centrifuges monocellulaires 7 - BRANCHEMENT ÉLECTRIQUE Puissance Nombre de démarrages Le branchement électrique doit être réalisé par un moteur maxi/heure électricien qualifié en respectant les réglementations £ 1,2 kW en vigueur. 1,5 à 3,3 kW Si le groupe électropompe est resté dans une atmo- 4 à 6,5 kW sphère ... -
Page 5: Arrêt Du Groupe
LEROY-SOMER InstallatIon et maIntenance 1754 fr - 2009.03 / c Electropompes centrifuges monocellulaires 11.1 - Démontage Tout fonctionnement à sec est formellement Avant toute intervention sur le groupe : interdit. • Débrancher l’alimentation électrique du moteur. - La pompe ne doit pas fonctionner à un débit inférieur à • Fermer les vannes à l’aspiration et au refoulement. -
Page 6: Pièces De Rechange
LEGISLATIONS NATIONALES LA TRANSPOSANT Directive « Machines » 98-37 CE du 22/06/98 ATTENTION : Pour les électropompes LS 80 - 65 - 125 et 100 - 80 - 160, monter les vis rep. 83 avec un produit SONT CONCUES POUR REPONDRE AUX EXIGENCES ESSENTIELLES DES DIRECTIVES EUROPEENNES SUIVANTES : d’étanchéité. - Page 7 LEROY-SOMER InstallatIon et maIntenance 1754 fr - 2009.03 / c Electropompes centrifuges monocellulaires Pannes Causes Remèdes Le moteur ne démarre pas. - Disjoncteur défectueux ou mal calibré. - Contrôler. - La tension du réseau est correcte mais la - Refaire la ligne d’alimentation du groupe tension aux bornes du moteur est trop en augmentant suffisamment la section ...
- Page 8 LEROY-SOMER InstallatIon et maIntenance 1754 fr - 2009.03 / c Electropompes centrifuges monocellulaires Pour moteur de puissance 8.2kW, 12kW, 13kW et 16kW Moteur IP 55 avec arbre long - Puissance jusqu’à 16 kW en 2 pôles (2900 min ) et jusqu’à 12 kW en 4 pôles (1450 min Repère Désignation Repère Désignation Corps de pompe Vis de fixation fond Fond Bouchon de vidange Flasque avant moteur 3-89 Joint de bouchon Rotor Bouchon de remplissage Roue...
-
Page 9: Electropompes Centrifuges Monocellulaires
LEROY-SOMER InstallatIon et maIntenance 1754 fr - 2009.03 / c Electropompes centrifuges monocellulaires otes Accouplement avec lanterne et prolongation d’arbre - Moteur IP 55 pattes et brides Puissance supérieure ou égale à 18,5 kW en 2 pôles (2900 min ) et supérieure ou égale à 15 kW en 4 pôles (1450 min Repère Désignation Repère Désignation Corps de pompe Interbague Fond Joint plat Flasque intermédiaire Ecrou de blocage roue 2-15 Vis de fixation corps 3-15 Ecrou Rondelle de roue Arbre pompe Vis de fixation fond 2-24 Vis à téton Bouchon de vidange... - Page 10 LEROY-SOMER InstallatIon et maIntenance 1754 fr - 2009.03 / c Electropompes centrifuges monocellulaires otes...
- Page 12 LEROY-SOMER 16015 ANGOULÊME CEDEX - FRANCE RCS ANGOULÊME N° B 671 820 223 S.A. au capital de 62 779 000 E www.leroy-somer.com...
