/// Menu (détails)

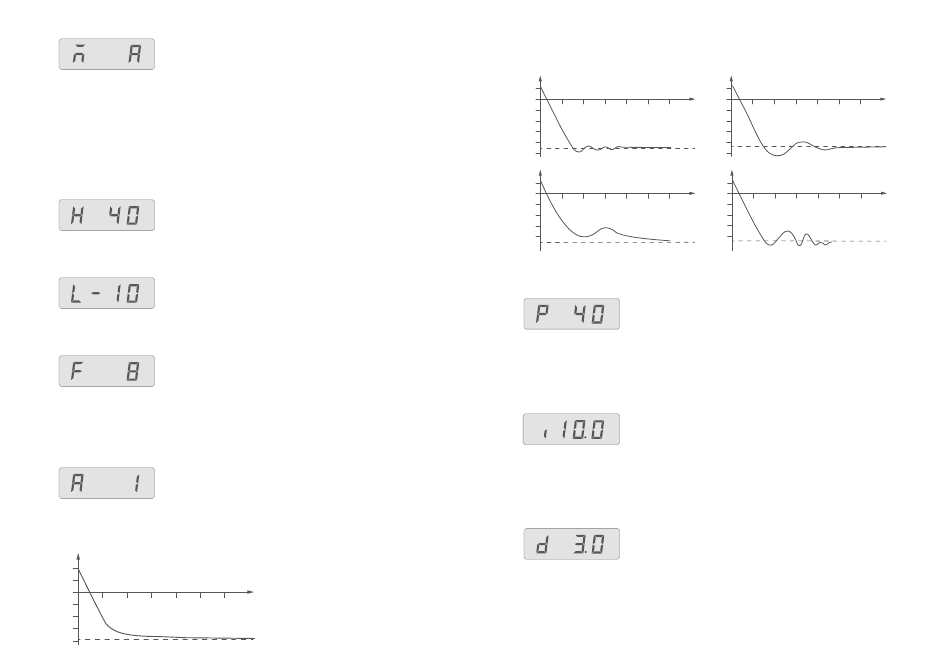

Mode de fonctionnement (M):
Mode de fonctionnement A: pas de redémarrage automatique des fonctions après la mise en
marche/une coupure de courant
Mode de fonctionnement B: redémarrage automatique des fonctions après la mise en
marche/une coupure de courant, en fonction des réglages précédents
Mode de fonctionnement C: les valeurs de consigne (réglées en A ou B) ne peuvent pas être
modifiées Redémarrage automatique des fonctions après la mise en marche/une coupure de
courant, en fonction des réglages précédents
Température maximale (H):
Valeur maximale réglable : 40 °C
Température minimale (L):
Valeur minimale réglable : -10 °C
Type de liquide (F):
Le fluide choisi (No) limite les températures maximale et minimale
Le fluide personnalisé (No: 8) permet d'exploiter l'intégralité de la plage de températures
de fonctionnement Voir le tableau du paragraphe « Liquides (informations standards sur les
liquides IKA) »
Type de régulation de température (A 1):
AUTO 1: AUTO 1 est le réglage privilégié Les paramètres de température optimaux sont
déterminés automatiquement
Courbe de refroidissement en régulation AUTO 1 (AUTO 1) :
°C
20
t
AUTO 0: Pour des exigences particulières concernant la régulation, AUTO 0, avec son réglage
manuel des paramètres de température, peut être utilisé
Lors du choix de la régulation PID (AUTO 0), les points Kp 1, Ti 1 et Td 1 peuvent être réglés
dans le menu Sinon, ils ne sont pas affichés dans la liste de menu
Remarque: des réglages inappropriés peuvent pour conséquence les courbes de chauffe suivantes:
°C
t
Kp trop grand
°C
t
Kp trop petit
Ti trop grand
Coefficient proportionnel PID (Kp 1)
Le coefficient proportionnel Kp est l'amplification de la régulation et il détermine l'effet
direct de l'écart de régulation (différence entre les températures de consigne et réelle) sur la
grandeur de réglage (durée d'activation du chauffage) Des valeurs Kp trop grandes peuvent
entraîner des dépassements du régulateur
Temps d'intégrale PID (Ti 1)
Le temps d'intégrale Ti (s) est le temps de compensation et il détermine l'effet de la durée
de régulation sur la valeur de réglage Le Ti permet de compenser un écart de régulation
existant Un grand Ti signifie une influence plus petite et plus lente sur la grandeur de réglage
Des valeurs Ti trop petites peuvent entraîner une instabilité du régulateur
Temps différentiel PID (Td 1)
Le temps différentiel Td (s) est le temps de dérivée et il détermine l'effet de la vitesse de
changement de l'écart de régulation sur la grandeur de réglage Le Td permet de compenser
des écarts de régulation rapides Un grand Td signifie une influence plus rapide et plus longue
sur la grandeur de réglage Des valeurs Td trop grandes peuvent entraîner une instabilité du
régulateur
°C
t
Ti trop petit
°C
t
Td trop grand
21
