6.2.1

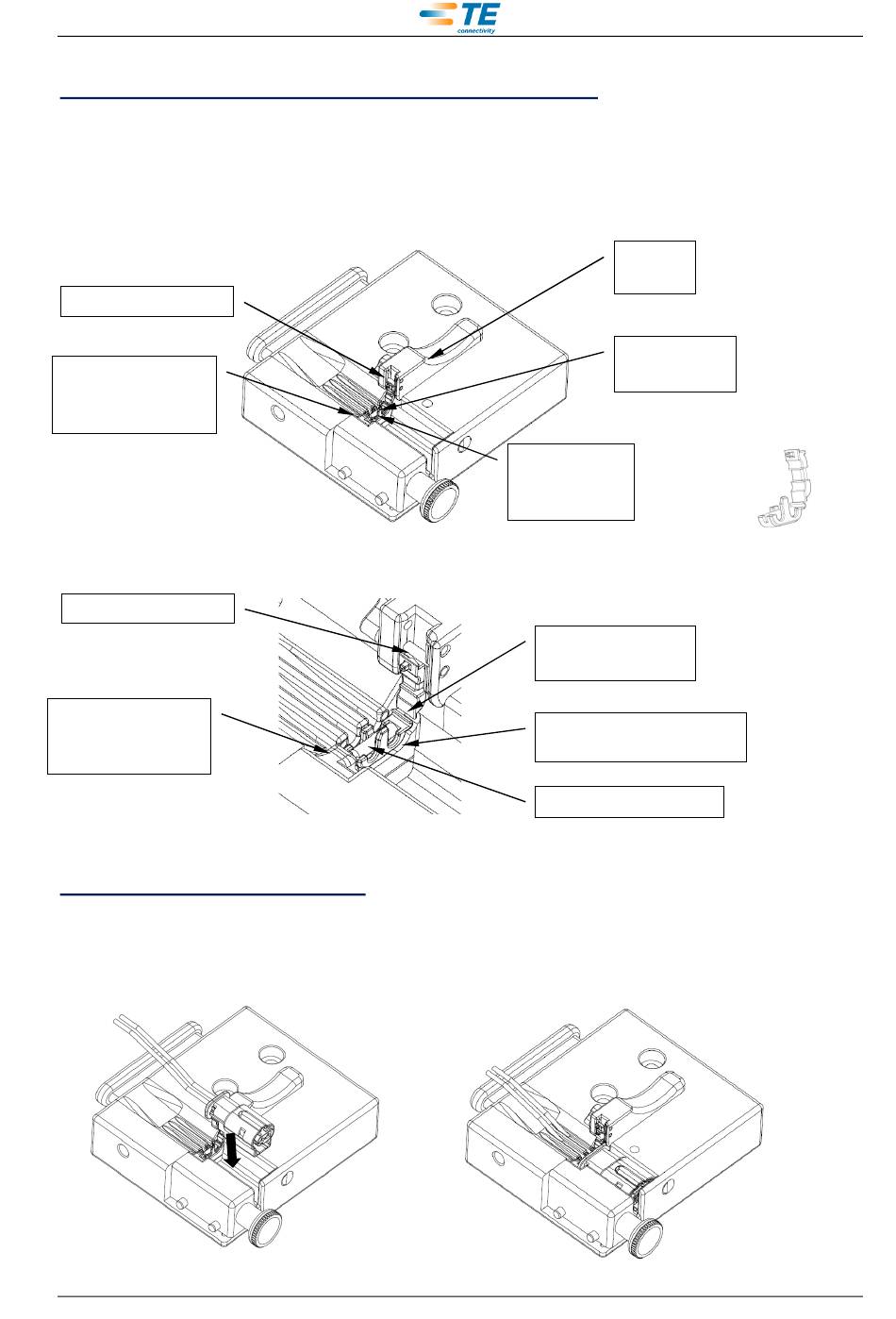

Mise en place de l'élément de fixation de câbles
Formez un angle de 90° avec l'élément de fixation d es câbles et mettez celui-ci en place sur le bas du
logement de fixation des câbles, avec l'insert en silicone. Placez l'élément de fixation des câbles sur le
logement de fixation et contre l'arête d'appui du logement pour boîtiers. Placez ensuite l'autre côté contre
le coulisseau et poussez-le dans la position correcte, jusqu'à ce que le côté soit clipsé dans le
coulisseau.
Butée du coulisseau
Arête d'appui du
logement pour
boîtiers
Butée du coulisseau
Arête d'appui du
logement pour
boîtiers
6.2.2
Mise en place du boîtier
Placez le boîtier dans la position indiquée, dans le logement prévu à cet effet.
Élément de
fixation de
câbles
Élément de fixation de câbles coudé à 90°
Élément de fixation
de câbles
Logement pour la fixation
des câbles
Insert en silicone
Page 9/13
411-18583 Rév. A
Coulisse
au
Insert en
silicone
