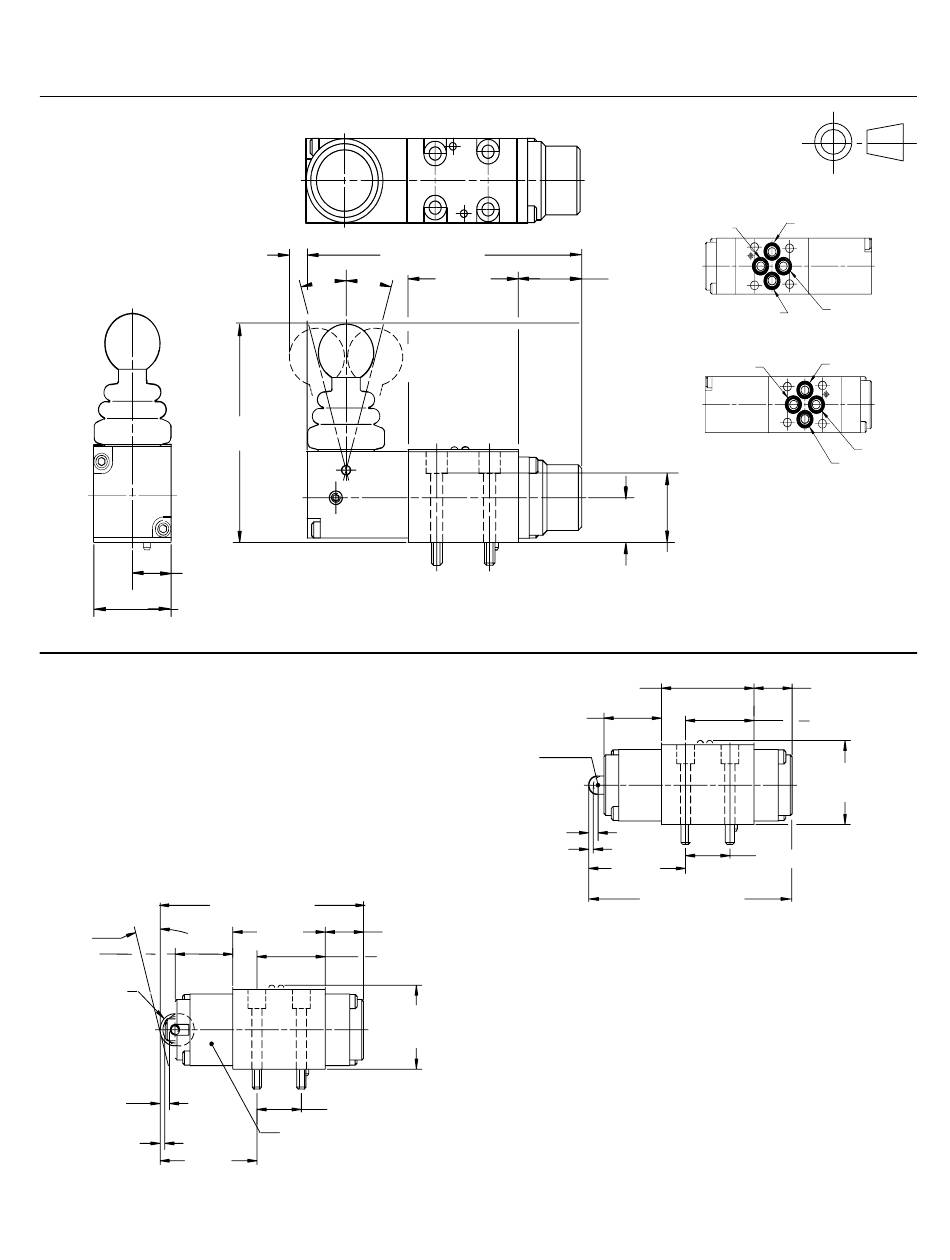

Dimensions
Dimensions en mm (in.)
DG17V-2-**A/C/N-5-10
17,75 (0.70)
35,50 (0,40)
DG21V-2-**A-5-10-(Y)-5-10
à commande par piston
(Les dimensions ne figurant pas sur le dessin sont
identiques à celles illustrées ci-dessus)
DG2V-2-**A-(Y)-5-10
à commande par came
(Les dimensions ne figurant pas sur le dessin
sont identiques à celles illustrées ci-dessus)
Angle de
came maxi.: 15°
110,15 (4.33)
32,00
(1.26)
Rouleau
de 18
Course maxi.:
2,45 (0.10)
Course Nom.:
2,25 (0.08)
52,13
(2.05)
9,00
114,00 (4.48)
(0.35)
15°
15°
95,00
(3,74)
Remarque: La charge
doit être exercée dans
l'axe du piston
Course maxi.: 2,45 (0.10)
Course Nom.: 2,25 (0.08)
50,00
20,75 (0.82)
(1.97)
37,00 (1.46)
42,00
(1.85)
24,00 (0.94)
Les vis de montage de ce logement peuvent être
retirées et l'ensemble logement/rouleau pivoté de 90°
pour rendre possible la mise en place.
50,00
20,75
(1.97)
(0.82)
19,50
(0.77)
50,00 (1.97)
32,00 (1.26)
52,13
(2.05)
Sens de
projection
Montage à droite
Orifice A
Orifice P
Orifice T
Montage à gauche
Orifice A
30,125
(1.19)
20,75 (0.82)
37,00 (1.46)
24,00 (0.94)
110,15 (4.33)
Orifice B
Orifice P
Orifice B
Orifice T
42,00
(1.85)
