Montage; Procédure Du Montage - KROHNE OPTISWITCH 5200 C Mise En Service

Raccord d'arrêt ARV 52 - – fonctionnement sans pression

4 Montage

4.1 Procédure du montage
Les chiffres entre parenthèses se rapportent à ceux indiqués
dans les figures des pages suivantes.

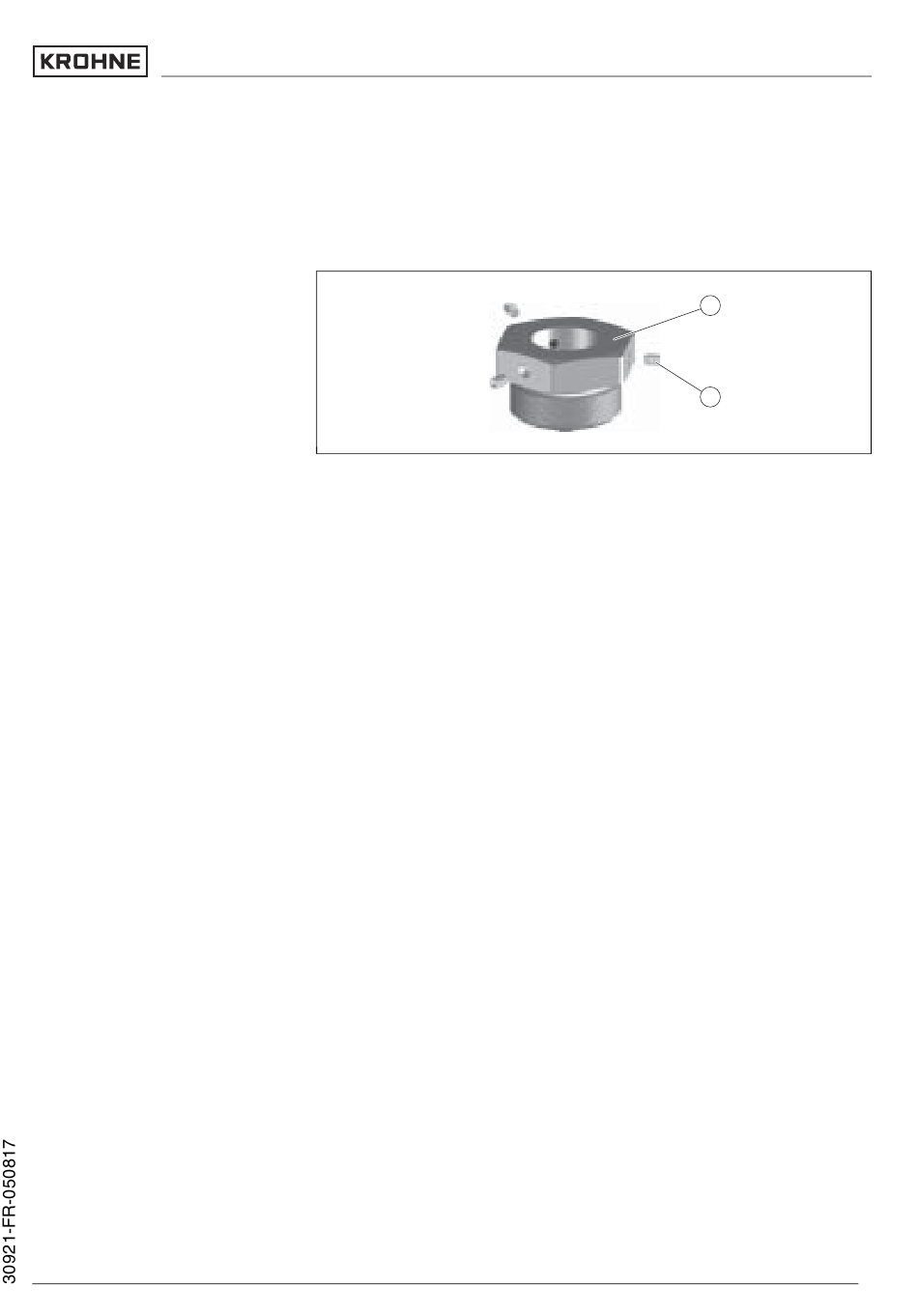

Fig. 1: Raccord d'arrêt ARV 52 - sans pression
1 Raccord d'arrêt
2 Vis de serrage (3 vis)
1 Vissez le raccord d'arrêt (1) muni d'un anneau d'étanchéité
résistant au produit mesuré dans le piquage fileté de votre
cuve et serrez bien le raccord (1) aux six pans.
2 Nettoyez le tube prolongateur du capteur et le raccord
d'arrêt en veillant à enlever soigneusement tous les restes
d'huile, de graisse ou autre. Introduisez maintenant le
capteur dans le raccord d'arrêt. Mettez ensuite le tube
dans la position et longueur désirées et maintenez-le dans
cette position
3 Assurez-vous que le capteur se trouve à la bonne hauteur.
Le réglage de la hauteur du capteur définit en même temps
le point de commutation
4 Serrez bien les vis (2) avec un couple de 4 ±1 Nm
(3 ±0.7 lbf ft)
Les vis de serrage (2) s'appuyent ainsi contre le tube et le
fixent dans cette position.
