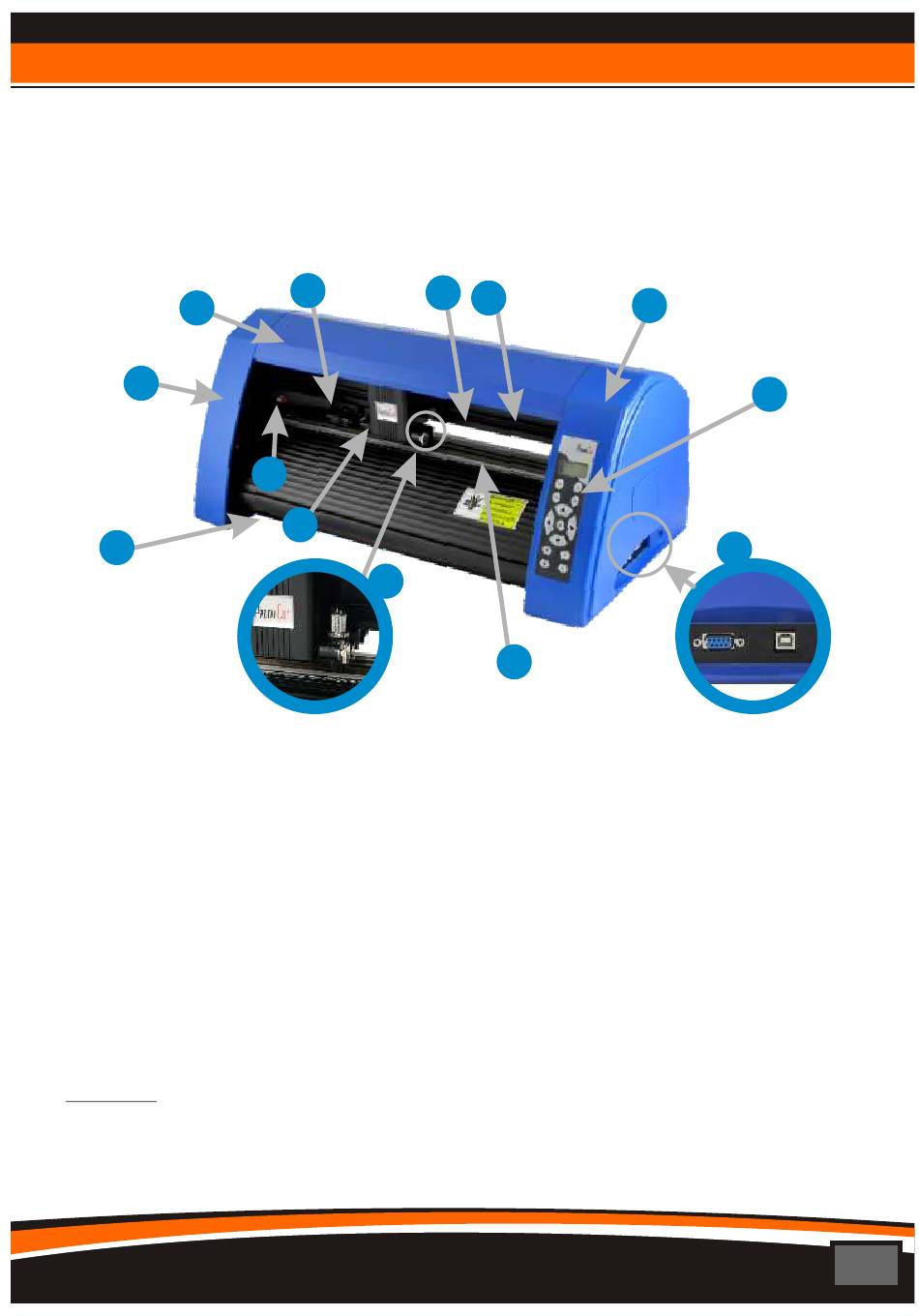

3/ DÉSIGNATION DES PRINCIPAUX
COMPOSANTS
3
2
1
1 – Pieds en caoutchouc
2 – Capot gauche
3 – Capot supérieur escamotable
4 – Galets d'entraînement
5
– Rail
6 – Courroie
7
– Capot droit
*ATTENTION : les capteurs de fin de course situés à droite et à gauche du plotter permettent la réinitialisation
de celui-ci lorsque le chariot arrive en butée sur l'un des 2 côtés. Il faut donc ajuster la taille des découpes pour
que le chariot reste dans la zone découpable sans toucher les extrémités du plotter. De même, le point d'origine
de la découpe ne peut pas être fait à l'extrême droite du plotter. Il doit être fait avant que le chariot entre en
contact avec le capteur de fin de course (voir p.10).
